摘要：本文介紹了遼河中游地區1：1萬比例尺DLG、DEM、DOM數據更新的技術設計，著重介紹了DLG與DOM數據的更新設計。
　　關鍵字：更新設計，DLG，DOM
　　1、 概述
　　為構建數字遼寧地理空間框架，加快基礎地理信息數據庫建設，為遼寧老工業基地振興、為全省經濟振興和社會發展提供測繪保障，本設計對遼河中游地區共計368幅1：1萬比例尺DLG、DEM、DOM進行數據更新設計。
　　1.1已有測繪資料：
　　1.2.1已有地形圖資料
　　1.2.1.1總參測繪局1988年出版的1：5萬第二代地形圖。
　　1.2.1.2遼寧省測繪局1981及1990年印制的1：1萬地形圖，部分圖為1976年測繪。
　　1.2.2、攝影數據資料
　　航攝工作由國家地理信息中心于2003年5月完成，攝影機RMKTOP15。按東西布設航線，采用國產底片和相紙。像幅23cm×23cm，航攝比例尺設計1：25000。
　　攝影機主距：152.84194
　　主點坐標：X=-0.01227Y=-0.00150
　　2、作業方案
　　2.1作業依據
　　2.1.1GB/T13990-92《1：50001：10000地形圖航空攝影測量內業規范》（以下簡稱航內規范）；
　　2.1.2GB/T20257.2-2006《國家基本比例尺地圖圖式第二部分：1：50001：10000地形圖圖式》（以下簡稱圖式）；
　　2.1.3GB/T13923-2006《基礎地理信息要素分類與代碼》；
　　2.1.4CH/T1006-2000《1：50001：10000地形圖航空攝影測量數字化測圖規范》；
　　2.1.5GB/T13989-1992《國家基本比例尺地形圖分幅與編號》；
　　2.2產品規格及數學基礎
　　2.2.1坐標系與高程基準
　　平面采用1980西安坐標系；高斯—克呂格投影，3°帶，中央經線為120°和123°。高程采用1985國家高程基準。
　　2.2.2分幅與編號標準：
　　采用梯形分幅，依據GB/T13989-1992《國家基本比例尺地形圖分幅和編號》進行分幅與編號；經差3′45″，緯差2′30″。
　　2.2.3基本等高距：
　　基本等高距的設定原則上以原有地形圖等高距為準，一幅圖內只能有一種等高距。
　　2.2.4精度要求：按GB/T13990-92《1：5000、1：10000地形圖航空攝影測量內業規范》中3.2.1—3.2.2要求:內業加密點的平面位置中誤差,平地、丘陵地不大于0.35mm；地物點的平面位置中誤差平地、丘陵地不大于0.5mm，山地不大于±0.75mm。特殊困難地區按相應地類放寬0.5倍。
　　內業加密點對附近野外控制點的高程中誤差，分別為丘陵地≤1.0m；高程注記點對附近野外控制點的高程中誤差，分別為平地≤0.35m，丘陵地≤1.2m，山地為≤2.5m，高山地為≤4.0m；等高線對附近野外控制點的高程中誤差，分別為平地≤0.5m，丘陵地≤1.5m，（地形變換點），山地為≤3.0m，高山地為≤6.0m，特殊困難地區按相應地類放寬0.5倍。
　　像對間的地物接邊差不大于地物點平面位置中誤差的兩倍。等高線接邊差不大于1個基本等高距。
　　2.3作業步驟

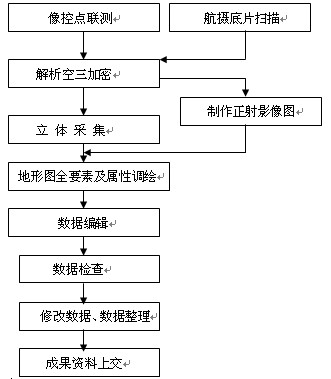

　　2.3.1作業流程圖：

　　2.3.2解析空三加密
　　使用VirtuoZo的加密軟件進行空三加密。
　　對于高程全野外的平坦地區，要加密高程點的平面坐標，高程點除定向點外（亦可全部參加定向），剩余點應全部作為檢查點參與平差計算，精度應1.0m。其它各項限差如下：
　　相對定向，平地、丘陵地的殘余上下視差△q≤0.005mm，山地、高山地的殘余上下視差△q≤0.008mm；

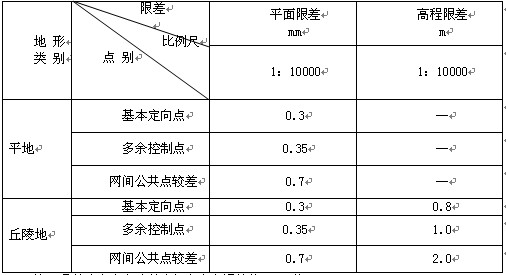

　　2.3.2.1絕對定向后，基本定向殘差、多余控制點的不符值、區域網間公共點的較差不得大于下表規定:
　

　　注：①基本定向點殘差為加密點中誤差的0.75倍。
　　②多余控制點的不符值為加密點中誤差的1.0倍。
　　③區域網間公共點較差為加密點中誤差的2.0倍。
　　④區域網內相鄰航線間公共點較差為模型連接限差的倍。
　　⑤區與區加密接邊處要有公共點。
　　2.3.2.2接邊
　　接邊按接東南邊的原則進行（包括測區接邊及分區接邊），接邊按2-3個模型選擇1個點，第一條（個）航線（像對）及最后一條（個）航線（像對）必須各有1個點，參與本區的平差計算，計算結果與原成果進行比較，不超過限差（上表規定）時，取平均數作為最終成果。超過限差時，要查明原因妥善處理；若接邊點為平高點，則要按平高檢查點檢核精度，若超限，要查找原因進行改正；若接邊點為高程點，則高程要按高程檢查點檢核精度，若超限，要查找原因進行改正，平面則用計算結果與原成果進行比較，不超過限差（上表中）時，取平均數作為最終成果。
　　2.4數據采集
　　使用VirtuoZo、JX-4在解析空三自動創建生成的立體模型及人工定向生成的立體模型下進行數據采集，平坦地區采集前，要采用全野外布設的高程點坐標重新進行定向計算。采集時應根據GB/T13923-2006《基礎地理信息要素分類與代碼》及遼寧省基礎地理信息中心編制的《遼寧省1：1萬基礎地理信息數據庫DLG入庫數據生產規定》（草案）中規定的編碼及相應的記錄方式采集數據。文件以圖幅為單位按圖號存放。地物、地貌的采集按CH/T《1：50001：10000地形圖航空攝影測量數字化測圖規范》中7.1.3要求執行。（數據采集時要參照2.6.2建庫相關數據的編輯要求）
　　2.4.1人工定向的限差要求
　　2.4.1.1內定向，測標嚴格對準框標，框標坐標量測誤差不得大于0.01mm。
　　2.4.1.2相對定向，標準點位殘余上下視差以像片比例尺計不大于0.005mm，個別不得大于0.008mm。
　　2.4.1.3絕對定向，平面坐標誤差（DXG、DYG）平地、丘陵地不大于0.2mm，個別不得大于0.3mm；山地、高山地不大于0.3mm。高程定向誤差平地不大于0.3m，丘陵地、山地、高山地不大于《內業規范》表4中相應地形圖類別加密點高程中誤差的0.75倍。
　　2.4.2地貌表示要求
　　地貌表示以等高線為主，同時恰當配置各種地貌符號和高程注記。用符號表示的各種地貌元素，在圖上的位置、形狀、大小、方向等應符合實地真實情況。堤壩、陡坎、沖溝等，比高大于2m,且模型影像清楚的應測注比高,比高2m以上測至0.1m,3m以上測至1m；比高3m以下由外業量注，3m以上由內業測注。等高線遇等外路以上的等級路、河流及較大的溝、坎可中斷；遇居民地、梯田坎要連續不中斷。
　　等高線應在儀器上實測，當相鄰兩計曲線間距在圖上小于2mm的等傾斜地段，只測繪計曲線，首曲線可以不繪。
　　等高線應真實反映各種地貌的形態及其特征，凹地及凹凸難辨的地形應加繪示坡線。
　　森林密集覆蓋區，當只能沿樹冠描繪等高線時，應加樹高改正。
　　立體觀測難以照準的陰影云影部分，圖上面積大于2cm2的用草繪曲線表示。
　　高程注記點平地、丘陵地每平方分米測注10-20個，山地、高山地及地形特征點稀少地區測注6-10個，測高程時要切讀兩次取中，高程注記點注至0.1m。高程注記點要優先選取一、二類方位物，地形變換處測注。
