【摘要】結合安陽縣雙泉水庫除險加固工程中大壩滲流測壓管安裝實踐，淺談測壓管安裝施工工藝及質量控制要點。
　　【關鍵詞】測壓管，施工工藝，質量控制
　　安陽縣雙泉水庫始建于1958年，大壩為均質土壩，全長1750m，壩頂高程224.3m，最大壩高24.3m。1997年分別在大壩樁號0+245和0+540安裝了兩排8根測壓管，現5根測壓管已損壞廢棄，安全監測設施不能滿足大壩觀測和現代化數字監測的需要，因此需對大壩滲壓觀測設施進行安裝完善。
　　1大壩滲流壓力觀測設計
　　河南省豫北水利勘測設計院根據工程等級、規模、結構型式、及其地形、地質條件等因素，大壩滲流壓力觀測設施采用測壓管。
　　（1）工程設計。大壩滲壓觀測包括壩體和壩基滲壓力觀測。壩體測壓管垂直壩軸線上布設3個斷面，共計8根，分別位于樁號0+230、0+380、0+520處；壩基測壓管垂直壩軸線上布設3個斷面，共計9根，分別位于樁號0+231、0+381、0+521處，各觀測點均布置在下游壩坡上，如下布置圖：
　　
　　（2）設計指標。壩基測壓管與壩體測壓管并排布置，間距1m；壩體測壓管孔底深至建基面上部0.5m處，進水段長12.5m、13.3m；壩基測壓管孔底深入風化砂巖層（強透水層）以下1.0m，壩基測壓管進水段長1.0m。底部均封閉，不留沉淀管。施工過程中根據實際地質情況可進行適當調整。
　　2測壓管安裝、埋設施工工藝及質量控制
　　2.1造孔
　　鉆孔采用GJ—150S型鉆機，鉆孔直徑為Φ110mm，平面位置誤差不大于10cm。土層鉆孔時采用干鉆，套管跟進；基巖、砂層或砂卵石層造孔時采用清水鉆進，嚴禁用泥漿固壁，造孔過程中為了防止塌孔采用套管護壁（若估計套管難以拔出時，預先在監測部位的套管壁上鉆好透水孔）。巖層造孔過程中應連續取芯，并對芯樣作描述，造孔完成后應測量孔深、孔斜并繪制鉆孔柱狀圖。
　　2.2測壓管制作加工
　　測壓管由透水花管和導管組成。測壓管采用Φ50mm鍍鋅鋼管，直徑允許偏差±3mm，導管段要求管段順直，內壁光滑無阻，每段管子兩端均有外絲扣，用外箍接頭相連；測壓管透水管進水孔直徑Φ8mm，縱向孔距100mm，梅花形排列，開孔中心距縱、橫允許偏差±5mm，內壁無毛刺，外部包扎足以防止土顆粒進入的濾網：200g/m2無紡土工布→40目尼龍窗紗→60目尼龍窗紗→12號鍍鋅鋁絲螺旋式扎緊，花管長度允許偏差±3mm。管底采用5mm厚鋼板封閉，不留沉淀管。
　　制作加工成品的測壓管及其各部件均應加以編號，分別放置，以便于對號安裝、埋設。
　　2.3測壓管安裝、埋設
　　（1）測壓管埋設前，應對鉆孔深度、孔底高程、孔內水位、有無塌方以及測壓管加工質量、各管段長度、接頭、管帽情況等進行全面檢查并做好記錄（各部件均應加以編號，分別放置）。
　　（2）下管前先在孔底填入150mm水泥砂漿座底，再填入經篩分洗凈的反濾料100mm。下管過程中必須連接嚴密，吊系牢固，保持管身順直，就位后應立即測量管底高程和管水位，并在管外回填反濾料，逐層夯實，直至本測點的設計進水段高度上20cm。
　　對反濾料采用：對粘壤土或砂壤土采用純凈細砂；對砂礫石層采用細砂到粗砂的混合料，回填前需洗凈、風干、緩慢入孔。
　　（3）封孔。凡不需要監測滲透的孔段（即非反濾料段），應嚴密封閉，以防降水等干擾。封孔材料采用水泥砂漿。
　　2.4靈敏度檢驗
　　測壓管安裝封孔完畢后進行靈敏度檢驗，檢驗方法采用注水試驗，在庫水位穩定期進行。效果檢驗采用了注水試驗法，試驗前先測定管中水位，然后向管內注入清水。進水段周圍為壤土料時，注水量相當于每米測壓管容積的3-5倍；為砂粒料時，注水量相當于每米測壓管容積的5-10倍。注入后不斷觀測水位，直至恢復到或接近注水前的水位。檢驗結果如下：
　　（1）進水段周圍為粘壤土的測壓管有8根，注入水位均在3~5晝夜內降至原水位，靈敏度合格。
　　（2）進水段周圍為風化砂巖的測壓管有9根，注水后降至原水位在45min~1.5h內或注水后水位升高不到0.5-1.8m，靈敏度合格。
　　2.5管口保護
　　管口保護裝置，采用0.4m×0.4m鋼制構件，用厚8mm鋼板焊制，高0.5m，頂部設帶鎖鐵蓋。
　　2.6原始資料考證
　　在從造孔始至靈敏度檢驗合格止的全過程中，應隨時記錄和描述有關情況及數據，竣工時需提交完整的“測壓管鉆孔柱狀圖”和“測壓管考證表”。

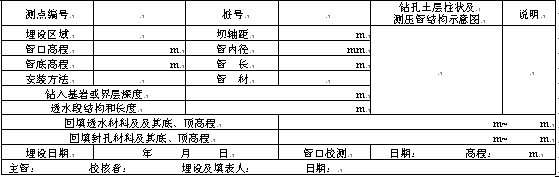

　　測壓管埋設考證表
　
　　3結束語
　　各監測儀器、設施安裝和埋設，必須按設計要求精心施工，監理單位運用適當?shù)馁|(zhì)量控制手段確保質量，要在可靠，耐久、經濟、適用的前提下，力求先進和便于實現自動化觀測。
