摘要:本文結合工程實例，介紹了房屋墻體保溫技術及其特點,并對住宅建筑墻體的外墻內、夾心墻、外墻外三種保溫材料和施工工藝進行了探討,提出了具體的施工注意事項,以促進外墻保溫技術的發展,從而實現建筑節能。
　　關鍵詞;墻體;保溫;施工技術
　　建筑節能是執行國家環境保護和節約能源政策的主要內容,是貫徹國民經濟可持續發展戰略的重要組成部分。最近幾年,在建設部及地方政府出臺的一系列節能政策、法規、標準和強制性條文的指導下,我國建筑建設的節能工作不斷深入,節能標準不斷提高。在建筑節能技術中,外圍護墻體節能是一個最重要的環節,開發和利用外墻保溫技術是實現建筑節能的主要途徑。
　　1房屋墻體保溫技術及特點
　　常見的外墻體保溫技術可以分為外墻內保溫、外墻夾心保溫、外墻外保溫,所使用的保溫材料主要有膨脹聚苯乙烯、擠塑聚苯乙烯、巖棉、玻璃棉等。
　　外墻內保溫是將保溫材料置于外墻體的內側。它的優點在于:它對飾面和保溫材料的防水、耐候性等技術指標要求不高,紙面石膏板、石膏抹灰砂漿均可滿足使用要求,取材方便;內保溫材料被樓板所分隔,僅在一個層高范圍內施工,不需搭設腳手架。
　　外墻夾心保溫是將保溫材料置于同一外墻的內外側墻片之間,內外側墻片均可采用傳統的黏土磚、混凝土空心砌塊等。它的特點在于:這些防水材料的防水、耐候性能良好,對內墻片和保溫材料形成有效的保護,對保溫材料選材要求不高,聚苯乙烯、玻璃棉、巖棉等各種材料均可使用。對施工季節和施工條件的要求不高,不影響冬期施工。外墻外保溫技術是將保溫層安裝在外墻外表面,由保溫層、保護層和固定材料構成。與內保溫及夾心保溫相比,外墻外保溫技術具有以下優點:熱工性能高,保溫效果好,綜合投資低;不僅適用于新建工程,也適用于舊樓改造,適用范圍廣;保溫層包在主體結構的外側,能夠保護主體結構,延長建筑物的壽命;基本消除熱(冷)橋的影響,同時消除結露和霉變現象,提高了居住的舒適度。
　　外保溫是目前大力推廣的一種建筑保溫節能技術,將成為墻體保溫的主要形式。
　　2工程概況
　　某地區二期B區塊工程,總建筑面積約150000m2,包括12幢11層～18層的高層建筑及1幢4層高幼兒園工程。本工程外墻為:250mm厚輕質砂加氣混凝土砌塊,部分為剪力墻;采用外墻外保溫,為30mm厚保溫砂漿。其構造由里到外為輕質砂加氣混凝土砌塊→界面砂漿→保溫砂漿→抗裂砂漿面層貼鋼板網→抗裂砂漿→柔性耐水膩子→刷面層涂料。
　　3外墻內保溫
　　在住宅建筑外墻內保溫是將保溫材料粘貼或錨固在墻體內側,在保溫層表面設鋼絲網粉刷層、膠粘劑加耐堿玻纖網抹面層等防護層。保溫材料有聚苯板、玻璃棉板、珍珠巖板等。
　　3.1增強粉刷石膏聚苯板外墻內保溫
　　(1)在清理墻面后應與外墻內表面相鄰的墻面、頂棚和地面上彈出聚苯板粘貼控制線,門窗控制線,做出50mm×50mm灰餅,按2m×2m的間距布置在保溫墻面上。
　　(2)保溫墻面上應按體積比摻配粘結石膏與建筑中砂(或直接使用預混好中砂的粘結石膏),加水,充分拌和到稠度合適為止,一次拌和量以保證在50min內用完,切忌稠化后再加水稀釋。
　　(3)在用粘結石膏砂漿按梅花形聚苯板上設置粘結點,每個粘結點的直徑不小于100mm,沿聚苯板四邊設矩形粘結條,粘結條邊寬不小于30mm,同時在矩形條上留排氣孔,整體粘結面積不小于25%。
　　(4)當在粘貼聚苯板時應按控制線從下至上逐層粘貼,確保墻面垂直度和平整度,粘結點與墻面充分接觸,如因聚苯板裁切不規則造成拼縫較寬時,應用聚苯條(片)填塞嚴實;聚苯板與相鄰墻面、頂棚的接槎應用粘結石膏嵌實、刮平,鄰接門窗洞口、接線盒的位置不能使空氣層外露。粘貼后的聚苯板2h內不得碰動。
　　(5)當在聚苯板表面抹粉刷石膏砂漿時,平均厚度8mm～10mm,在抹灰層初凝之前,向抹灰層內橫向壓入A型網格布,然后抹平、壓光(網格布要盡量靠近表面,但不能明露)。網格布的搭接寬度不小于100mm,在門窗洞口、電氣盒四周對角線方向斜向加鋪400mm×200mm網格布條。
　　(6)當粉刷石膏抹灰層基本干燥后,應用網格布粘結劑在抹灰層表面繃緊粘貼B型網格布,相鄰網格布接槎處,網格布要求拐過或搭接至少100mm。待網格布粘結劑凝固硬化后,即可在網格布上滿刮耐水膩子。
　　(7)當門窗洞口護角、廚廁間與踢腳板的做法:
　　1)為了保證門窗洞口與立柱、墻陽角部位的強度,護角必須用聚合物水泥砂漿抹灰,具體做法為:聚苯板表面先涂刷建筑用界面劑,拉毛后用聚合物水泥砂漿抹灰,壓光。
　　2)在做水泥踢腳時應先在聚苯板上滿刮一層建筑用界面劑,拉毛后用聚合物水泥砂漿抹灰;預制踢腳應采用瓷磚粘結劑滿粘。
　　3)在廚房與衛生間等濕度較大的房間,用耐水型粉刷石膏作面層,粉刷石膏表面可直接用瓷磚粘結劑粘貼瓷磚。
　　2.2膠粉聚苯顆粒保溫漿料玻璃纖維網格布抗裂砂漿外墻內保溫
　　膠粉和聚苯顆粒加水?dāng)嚢杈鶆蚓托纬赡z粉聚苯顆粒保溫漿料,分兩遍乃至多遍涂抹在基層墻體上形成保溫層,保溫層完成后在其表面抹一層抗裂砂漿,厚度要求3mm～4mm,在剛抹好的砂漿上～用鐵抹子壓入玻璃纖維網格布,以加強表面的抗裂性;在抹完抗裂砂漿24h后再刮抗裂柔性膩子兩至三遍,設計不貼瓷磚的廚房、衛生間等有防水要求的部位必須刮柔性耐水膩子。
　　3夾心墻保溫
　　3.1住宅建筑保溫混凝土夾心墻體系的組成和特點

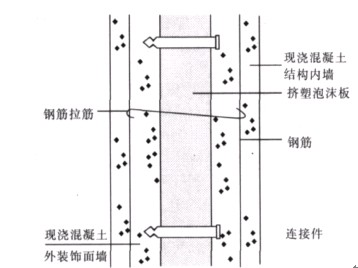

　　在住宅建筑保溫夾心墻由四個部分組成:①混凝土結構內墻;②XPS保溫板;③混凝土外裝飾墻體;④連接內外墻的低導熱性的連接件,詳見圖1。
　　保溫夾心墻有以下幾點優勢:①耐久;②防火性能好;③施工方便,可以在工廠預制也可在現場澆注成型,可作為建筑物大塊幕墻墻體,也可現場翻立安裝,縮短建造時間;④可以明顯改善墻體保溫阻熱性能。經濟技術分析顯示,使用擠塑泡沫板和玻璃棉只需增加墻體材料費用的7%～14%,卻能使墻體保溫效果提高40%以上,費效比相當高。
　　3.2在預制保溫夾心墻時應按以下工序
　　①安裝好混凝土模板,并按設計要求置放表面裝飾材料;②表面裝飾混凝土墻體厚度≤75mm,墻體最高可達12m;③按設計配筋要求綁扎墻體鋼筋,推薦采用塑料支架支撐鋼筋;④澆注外墻混凝土;⑤混凝土澆注完畢15min～30min后,找平表面,然后把保溫板鋪在混凝土表面;⑥沿保溫板表面每間隔400mm做好標記,把連接件逐一插進保溫板做標記處,每個連接件的拉伸力大于500kg,提供安全系數為10∶1,且有耐腐蝕性能的安裝掛鉤及安裝附件;⑦在保溫板上按內側墻設計要求安裝另一面墻體鋼筋;⑧澆注混凝土,表面找平;⑨盡可能減少實心混凝土斷面,以達到最佳保溫隔熱效果。
　　
　                                                                  　圖1保溫夾心墻結構示意圖
　　3.3在夾心墻保溫現場澆注時的工藝要點
　　現場澆注應先綁扎好墻體內外兩道鋼筋,再將擠塑泡沫板放入鋼筋之間,再用鋼筋拉鉤和內外墻連接件按合理位置插進保溫板,將保溫板固定在墻體內外兩層鋼筋之間的適當位置,合模后進行整體澆注,保溫夾心墻一次成型。但要特別注意:由于外側混凝土墻體厚度≤75mm,所以在混凝土振搗時必須采用直徑為30mm的振搗棒,并在模板上進行適當?shù)哪Ｍ庹駬v或敲擊,保證混凝土的密實度和保溫層與混凝土的可靠連接,避免產生空腔。
　　4外墻外保溫
　　在住宅建筑外墻外保溫技術是將保溫層設置在墻體外側,然后用耐堿玻纖網布和聚合物砂漿組成的纖維增強層或鋼絲網防水水泥砂漿做保護層,在保護層上進行飾面。
　　4.1外墻聚合物水泥聚苯保溫板施工方法
　　4.1.1外墻外保溫墻體施工
　　(1)材料的選擇與技術要求
　　①聚苯板:自熄性,表觀密度≥18kg/m,導熱系數≤01045W/(m•K),擠塑聚苯板表觀密度在≥25kg/m,導熱系數≤0103W(m•K),尺寸穩定性好,最好在生產后放置(庫房)6周以上;②耐堿玻璃纖維網布:橫向抗拉強度≥20N/mm;縱向抗拉強度:≥15N/mm,耐堿后的保持率:≥90%。
　　(2)施工要點
　　①施工期間室外空氣溫度應高于5度;②基底準備:在施工前,首先應對基層墻體進行清理、修補。墻面松動應剔鑿清除,孔洞應以摻加膨脹劑的砂漿或細石混凝土填補密實;不平的表面應事先抹平;墻面應無油污、灰塵、風化物、涂料等有礙粘結的材料;如果墻面過干,應在粘貼保溫板前一天用水濕潤一遍;在清理干凈的墻面上薄薄地涂一層界面劑,以增加粘結強度;界面劑干后4h后再貼保溫板;③保溫板的粘貼:聚苯板的粘結可用點粘法、條粘法或點框法。把聚苯板按水平方向呈“品”字形安裝,板與板之間拼縫高度不得超過115mm,在陽角與陰角的垂直接縫處保溫板應交錯咬合排列,粘結時輕輕按揉拍壓保溫板;門窗洞口收邊處加貼翻邊網布,翻邊時兩個面的網布寬度都不小于60mm,洞口四角部位按45度角斜向加貼網布。保溫板粘貼后,先刷一道界面劑,再將玻璃纖維網布橫向鋪滿于聚苯板上,纖維布之間相互搭接,搭接寬度不少于80mm～100mm;④在保溫板中間部位用沖擊鉆穿透墻體內深30mm～40mm處,將脹釘(鍍鋅螺絲)套上塑料脹管塞入孔內脹緊,固定在墻與板之間。鍍鋅螺絲的個數可根據板的重量及面積來確定;⑤在鋪貼玻璃纖維布的整體表面上抹底層聚合物水泥砂漿,其面積宜比玻璃纖維網布的長度和寬度大一些,抹灰的厚度掌握在4mm～6mm。抹灰時必須將玻璃纖維布完全壓埋在底層砂漿內,不使其與外界水分接觸(網格布受潮后,其極限強度會明顯降低);⑥為防止首層墻面受到撞擊后在抹灰面層與保溫材料內造成孔洞,在首層窗臺以下墻面加貼一層玻璃纖維網格布。底層墻外表面在墻體防潮以下,要做防潮處理,以防止地面水分通過毛細作用被吸到保溫層中影響保溫層的使用壽命,防潮處理采用涂刷氯丁型的防水/涂料,待涂料表面干燥后再在其表面上噴涂一層界面劑即可做保溫施工。
　　4.2膠粉聚苯顆粒保溫漿料外墻外保溫施工方法
　　膠粉聚苯顆粒保溫漿料外墻外保溫是目前常用的一種保溫方法,其核心就是將膠粉聚苯顆粒保溫漿料抹在外墻表面形成保溫層。
　　4.2.1保溫漿料的配制
　　配制過程必須嚴格按照程序操作,先將35kg～40kg水倒入砂漿攪拌機內,然后倒入25kg膠粉料攪拌3min～5min后,再倒入200L聚苯顆粒繼續攪拌3min,漿料應隨攪拌隨使用,在4h內用完。
　　4.2.2保溫層常規施工做法
　　(1)抹膠粉聚苯顆粒保溫漿料應至少分兩遍施工,每次抹灰厚度控制在20mm左右,每兩遍間隔時間應在24h以上;
　　(2)后一遍施工厚度要比前一遍施工厚度小,最后一遍厚度留8mm～10mm左右,不宜太厚;
　　(3)最后操作時抹灰厚度應略高于沖筋厚度,再用大杠搓平到?jīng)_筋高度,30min后用抹子局部修補平整,墻面門窗口平整度偏差不能大于4mm;
　　(4)在保溫層充分干燥固化后(用手掌按不動表面,一般為3d～7d)方可進行抗裂保護層施工。
　　4.2.3抗裂層做法
　　抗裂砂漿的配制比例為:抗裂劑∶中砂∶水泥=1∶3∶1,加料順序為先加入抗裂劑后加中砂攪拌均勻,再加入水泥繼續攪拌3min,抗裂砂漿攪拌后不得任意加水,可操作時間為2h。保溫層充分干燥固化后方可進行抗裂保溫層施工。抹抗裂砂漿時,將3mm～4mm厚抗裂砂漿均勻地抹在保溫層表面,立即將裁好的耐堿玻璃纖維網格布用鐵抹子壓入抗裂砂漿內。相鄰網格布之間應有不小于50mm的搭接寬度。因首層受碰撞幾率較大,應鋪貼雙層網格布,第一層鋪貼加強型網格布,加強型網格布應對接,然后進行第二層普通網格布的鋪貼,兩層網格布之間抗裂砂漿必須飽滿。在首層墻面陽角設2m高的專用金屬護角(35mm×35mm×015mm),護角應夾在兩層之間。
　　4.3硬泡聚氨酯現場噴涂外墻外保溫施工方法
　　本保溫做法是由硬泡聚氨酯保溫層和膠粉聚苯顆粒保溫層組成的復合墻體保溫結構。其施工工藝由以下幾大程序組成:
　　(1)首先對基層墻面滿涂聚氨酯防潮底漆;
　　(2)對大陰陽角和窗口進行保溫作業時,應先用無溶劑硬泡聚氨酯澆注并粘結預制聚氨酯角模塊。窗口、陽臺角等小陰陽角處也可用鋁合金遮擋做出直角;
　　(3)吊垂直厚度控制線,對于寬度≥2m的墻面,需再加聚氨酯模塊沖筋,按300mm間距、梅花狀分布,然后分層噴涂無溶劑硬泡聚氨酯,噴涂施工分多遍完成,每次噴涂厚度宜控制再10mm之內,與沖筋平齊為止;
　　(4)硬泡聚氨酯保溫層噴涂20min后開始清理、修整遮擋、保護部位以及超過垂線控制厚度的突出部分。硬泡聚氨酯噴涂1h之后做聚氨酯界面砂漿處理,作業時間不超過4h;
　　(5)吊膠粉聚苯顆粒找平層垂直控制線,按設計要求厚度用膠粉聚苯顆粒保溫漿料做標準厚度貼餅、沖筋。此做法的抗裂砂漿層做法與膠粉聚苯顆粒漿料外墻外保溫做法相同。
　　4.4大模板內置聚苯板外墻外保溫施工

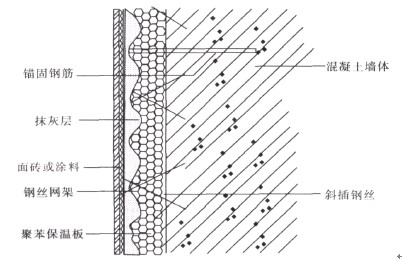

　　所謂大模板內置聚苯板外墻外保溫就是將聚苯板在結構施工階段與墻體鋼筋固定在一起,與混凝土墻體一同澆注成型。聚苯板現澆混凝土外墻外保溫體系有兩種形式:一種是聚苯板帶有外側單面或雙面鋼絲網架與穿過聚苯板的斜插鋼絲(腹絲)焊接,形成三維空間的保溫板,這種形式通常被稱為有網體系,其構造形式見圖2。
　　
　                                                                    　圖2有網體系結構示意圖

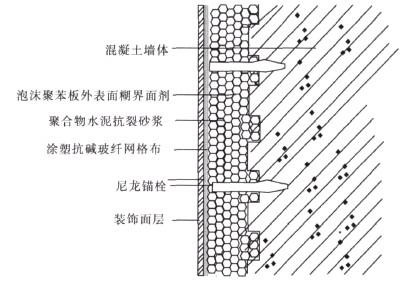

　　另一種是將聚苯板背面加工成凹凸齒槽形或燕尾槽形的保溫板,中間插入尼龍錨栓,該形式通常被稱作無網體系,其構造形式見圖3。
　　
　　                                                                               圖3無網體系結構示意圖
　　聚苯板現澆混凝土外墻外保溫體系可一次成活,取消了其它外保溫形式的墻基體抹灰處理,功效提高,造價降低約15%,縮短工期,施工人員安全性得到更好的保證,在冬季施工中還能起到保溫作用,可減少外圍保溫措施,但澆注混凝土?xí)r高度要均勻,保持連續澆注,防止局部側壓力過大造成保溫層變形和錯茬。不足是這兩種體系都采用了低碳鋼絲網架,造價較高;且鋼材是熱源的良導體,傳熱速度快,會降低墻體的保溫效果。
　　5結束語
　　綜上所述,住宅建筑墻體節能保溫有三種方式,其各有所長。作為住宅建筑復合墻體節能的發展方向的外墻外保溫技術有著更為突出的優勢、較廣的適用空間、相對減少保溫材料的使用、有利于對現有建筑進行節能改造、有利于提高建筑物墻體的防水和氣密性等。在建筑節能跨越式大發展的條件下,我國的住宅建筑墻體節能應以外墻外保溫作為主要技術。發展高效、經濟的保溫材料和先進的構造技術已成為我國住宅建筑的墻體節能當務之急,所以在大力推廣外墻保溫技術的同時,要加強新型節能材料的開發和利用,從而真正地實現建筑節能。
