［摘要］隨著國民經濟快速發展，電網用戶在迅速攀升，配電網的連續安全供電和對用戶提供質量合格的電能顯得十分重要。據統計許多用戶的出線因外力破壞和絕緣損壞造成單相接地故障的慨率為80%左右，本文介紹如何正確判斷母線接地，并快速找出小電流接地系統的接地線路，并加以隔離和特殊接地故障處理方法，達到確保電網安全運行和對用戶安全供電的目的。
　　
　　［關鍵詞］母線接地，相電壓，線電壓
　　
　　前言：
　　電力系統110kV及以上電壓等級中性點直接接地電網稱大電流接地系統，一般承擔電能遠距離輸電和環網安全供電的任務。35kV及以下電壓等級中性點不接地或經消弧線圈接地電網稱小電流接地系統，一般為用戶終端的配網供電網絡。
　　在大電流接地的系統中使用電氣設備的對地絕緣是按相電壓設計，發生單相接地時是不允許繼續運行，接地時系統中的繼電保護會快速跳開接地相，并單相重合一次，若重合在永久性單相接地故障上，再跳開三相，隔離接地故障設備，保證電網安全穩定運行。
　　而小電流接地系統中使用的電氣設備的對地絕緣是按線電壓設計，規程規定在當發生接地時不超過2小時可維持短時運行，但由于非接地相的對地電壓升高，很有可能發生第二點接地（即形成兩點接地短路）。有時小電流接地系統發生間歇性電弧接地會產生網絡過電壓（特別是接地消弧線圈退出運行時），長時間接地相未消除接地現象，那么沒有接地相的設備會因較高過電壓使薄弱部位的絕緣擊穿而導致接地短路或爆炸、母線電壓互感器也會因過電壓使鐵心深度飽和而嚴重發熱燒毀，至使母線短路造成主變跳閘而發生大面積停電事故。所以當小電流接地系統母線發生接地時，監控人員要及時發現、匯報調度，在調度的許可下用檢跳方法人為地拉開母線上的接地線路，以保證母線電壓正常運行和其他線路的正常供電。
　　
　　一、小電流接地系統發生接地時的現象
　　當接地為高阻抗非金屬接地、則接地相電壓降低，其他兩相對地電壓會高于相電壓，發生金屬性完全接地時接地相電壓降低到零，其它兩相由相電壓升高為線電壓；接地相電壓數值是由接地阻抗的大小決定，接地母線的各相電壓數值由系統接地中性點電位發生位移的位置決定，所以接地為不穩定阻抗非金屬接地時觀察中央信號屏或監控機上的各個電壓數值會在不斷變化；接地時運行中的消弧線圈會發出較大響聲（接地時嚴禁拉消弧線圈刀閘）、主變的聲音也會高于正常運行的聲音；接地地點會產生跨步電壓，危及人身安全；電能的質量會因三相電壓嚴重不平衡而降低，嚴重影響用戶正常用電。
　　
　　二、小電流接地系統發出接地信號的幾種情況
　　當小電流接地系統發出接地信號（光字牌或監控機的報文）這不一定全是母線系統發生接地，要根據母線電壓表和各相電壓表數據正確與否來區分、 -判斷是何種故障，必要時在現場用萬用表測量母線電壓互感器二次電壓和開口三角形的零序電壓來確定故障類型。

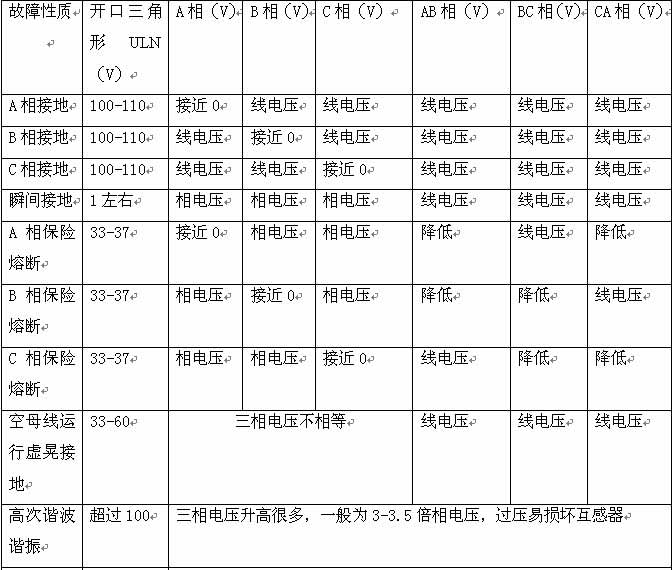

　　接地信號發出時的故障類型表
　　

　　高次諧波諧振 超過100 三相電壓升高很多，一般為3-3.5倍相電壓，過壓易損壞互感器
　　基波諧振 超過100 某一相電壓降低，其余兩項電壓升高，一般3倍相電壓，過壓易損壞互感器
　　分頻諧振 超過90 三相電壓輪流升高、出現低頻擺動（表計數據有節奏性擺動），互感器發出異音、保險熔斷或過流可達30-50倍過熱而損壞互感器
　　
　　網絡正常運行時，三個電壓大小相等、而相位相差1200。在開口三角的三個線圈中的電壓Ua、Ub、UC也是大小相等、相位互差1200見圖（1）三相電壓相加為零（ULN=0），外接繼電器不會動作，當網絡發生A相接地金屬接地時，此時Ua=0,UB和UC升到倍相電壓，在相位上相差600。開口三角形的三相電壓Ua、Ub、UC相加不為零，其輸出電壓3U0為ULn=100V，實際上，當發生非金屬性（經過渡電阻）接地時，輸出電壓ULN將小于100V，接在開口三角形的繼電器動作電壓ULN整定值在33V。從表中可以看出各種故障的零序電壓3U0都超過33V，因此接地信號就會發出，所以要根據實際測量電壓數據和表中數據綜合判斷出各種性質的故障，分別處理。
　　　　
　　三、處理方法：
　　1、保險熔斷可按操作程序更換好保險，接地信號便消除；
　　2、如果是空母線三相電容不平衡虛晃接地，投入一條線路并帶上負荷，接地現象就會消除；
　　3、表格中3種諧振統稱為鐵磁諧振，它的危害性最大，必須及時處理。消除諧振的方法：①加裝投入消諧裝置；②投入母線上的備用消弧線圈、主變、所用變；③在開口三角形上并上一個500-1000W燈泡和電爐，消除后斷開；④采用臨時刀閘操作改變諧振參數；⑤投母線電容器組、使XC/XL＜0.01；⑥選用勵磁特性好的電壓互感器；⑦調整好開關使三相同期合閘。
　　
　　
　　四、查找母線、線路接地處理步驟
　　1、認真監盤及時發現母線接地信號（正確區分母線接地和電壓互感器保險熔斷、保險熔斷是熔斷相的電壓為零或減少很多，其它兩相電壓不變?yōu)橄嚯妷海�；匯報分管調度（匯報各電壓數值共同把關，防止誤判斷誤拉開關）；
　　2、多段母線并例運行時要求調度將母聯開關斷開，確認接地母線（但要先檢查并例母線的各主變供電開關在合閘位置，否側會誤停主變未供電的母線，造成母線停電事故）；
　　3、雙母線接線的35系統發生單相接地時在不停電的情況，可將母聯斷路器停用，將母線解列，查出故障母線，將母聯斷路器合上，將接地母線上的線路逐條倒至正常母線，就可以查出故障接地線路。
　　4、檢跳順序原則：1）按調度令拉分路開關；2）調度令按原先制定的撿跳表順序拉分路開關；3）調度令按順序自行解跳：則先拉架空線、后拉電纜線；先拉長線路、后拉分支線多線路；先拉小負荷、后拉重負荷線路；先拉不重要的用戶、后拉次要、最后拉重要用戶（重要用戶象政府機關、化工、礦山、冶金、鐵路、機場、軍工用電等要再次聯系調度得到調度同意，主要是再確認調度是否通知用戶準備好，避免用戶因停電造成的嚴重事故發生）；
　　5拉開某一線路時要觀察電流為零，等半分鐘左右，當母線電壓恢復正常，接地點消除。此時必須及時合上該開關后，才能繼續拉下一條分路開關（等半分鐘原因是有時電壓變化數據傳輸有一定時差，本來接地已消除，但傳輸時差未到，誤認為接地還在、馬上合上已找到接地的線路開關，繼續拉其他分路，造成整條母線線路都停過，線路接地依然存在，由此產生誤判斷）；
　　6、拉分路開關時，除兩人復誦外，還要注意：由于現在每段母線上，一般用戶分路較多，監控機出線排列緊密，分路開關的雙重名稱要分清左右一致、看清監控機上要拉分路開關的位置、核實彈出來的遙控編號正確后、再確認拉開，防止誤拉重要用戶線路造成嚴重后果。
　　
　　五、特殊情況下母線接地的事故處理
　　整條母線線路都拉開停過，但是接地還存在，這就得考慮有可能是以下情況發生：
　　1、母線上同時有兩條線路的同相接地（此時就得同調度聯系將整段母線的各條線路開關都轉為熱備用、用逐條線路送電的方法，去找出第一條接地線路再斷開、再送其它線路就能找出第二條接地線路）；
　　2、母線的電壓互感器、避雷器、站用變或母線有接地（電壓互感器有接地故障，嚴禁拉電壓互感器刀閘、否則會產生母線弧光短路，造成母線停電）可申請調度快速調電及時停相關設備或停母線檢查；
　　3、發現電壓互感器冒煙或異常、響聲非常大必須立即申請調度將母線轉為熱備用，以防止電壓互感器爆炸造成母線短路，擴大事故，延長母線停電處理時間。同時母線短路、變壓器短路電流很大，將會損傷變壓器。若調度不同意要及時向有關領導匯報；
　　4、接地在配電裝置內，而無法用斷路器斷開故障點的方法時，為縮小停電范圍，可采用轉移接地點，采用人工接地在備用開關或不重要的開關的線路上，將接地設備停用，然后在斷開人工接地點。
　　5、有時接地出現一會兒又消除要加強監視（可能有大風造成導線擺動距離不夠或樹枝擺動短路瞬間弧光放電接地）。
　　
　　結束語
　　小電流接地系統中的線路接地在110kV及以下變電站是經常要遇到事情，及時發現、正確判斷，快速檢跳、找出接地線路是保證電網安全運行和確保用戶電壓質量的重要手段之一，運行人員要熟練掌握這門經驗技術，要積累經驗，善于分析，要能準確判斷出線路接地還是電壓互感器的保險熔斷和鐵磁諧振，當檢跳線路接地時，要爭取只拉開第一條線路或拉開較少線路就能找到接地線路，減少其他線路不必要的瞬間停電，以提高供電可靠率和對用戶造成短停電的影響。母線接地要及時發現快速處理，防止造成母線或主變停電事故。
