摘要:消防站是武警消防官兵工作、訓練、學習、生活的場所,是集辦公、訓練、學習、生活、住宿、娛樂、停車于一體的綜合性建筑,本文以某消防站電氣設計為例,探討消防站對電氣設計方面的要求。
　　關鍵詞:消防站，電氣，設計
　　1. 工程概況
　　某消防站位于廣州市，項目地下一層為設備用房，地上一層至五層集餐廳、設備用房、住宿、辦公、會議、娛樂、健身、停車于一體。總建筑面積為3774㎡,高21.7m。
　　2. 負荷等級及分類

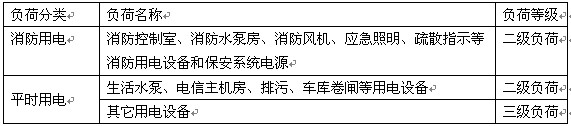

　　根據《建筑設計防火規范》GB50016-2006,《民用建筑電氣設計規范》JGJ16-2008,《城市消防站建設標準》（2006）的要求,其用電負荷等級劃分見下表.

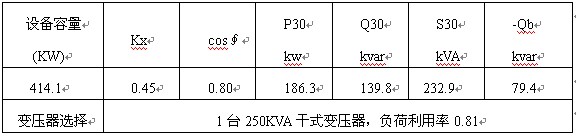

　　　　3. 負荷計算及變壓器選擇


　　其中:消防用電(二級負荷):設備容量Pe=51.4kW計算負荷Pjs=38.2kW,
　　平時用電(二級負荷):設備容量Pe=28kW計算負荷Pjs=19.6kW,
　　平時用電(三級負荷):設備容量Pe=334.7kW計算負荷Pjs=166.7kW
　　4.供電電源
　　本工程重要負荷按二級負荷考慮，電源從區域供電站引來一路10KV高壓進線，一路由地下一層的EPS電源供電。
　　5.備用電源系統
　　本工程備用電源采用一臺60KW的EPS應急電源裝置供電。平時可滿足消防控制室、應急照明、疏散指示、生活水泵，電信主機房、排污、車庫卷閘等用電設備用電,火災時,切斷排污泵、生活水泵等非消防電源,保證消防設備用電.EPS容量選擇時除應滿足平時和消防時所需容量外,還應考慮沖擊負荷啟動時對電壓降的影響。
　　6.220V/380V配電系統
　　1).對于單臺容量較大的負荷或重要負荷采用放射式配電；對一般設備采用放射式與樹干式相結合的混合方式配電；回路根據使用功能和區間的不同進行劃分。
　　2).對生活水泵、主機房、排污、車庫卷閘等二級負荷采用ZRYJV-1kV電纜由配電室沿電纜橋架敷設；以兩路供電回路至適當位置互投；
　　3).對消防控制室、消防水泵房、消防風機、應急照明、疏散指示等消防用電設備和保安系統電源等二級負荷采用專用兩路電源供電，用NH-1kV電纜由配電室沿不同路徑電纜橋架敷設至配電點，并在末端配電箱互投；
　　4).消火栓泵、生活水泵等設備的控制柜為落地安裝；其它控制箱除注明外，中心距地1.5米安裝；
　　5).電纜電線選擇:消防設備用電回路采用耐火型(NH-)電纜電線,非消防用電回路采用阻燃型(ZR-)電纜電線；
　　6).消火水泵等設備的控制柜應具有自動巡檢功能；
　　7).低壓配電系統總進線處裝設浪涌保護器,在各樓層照明配電總箱處、消防控制室、電信主電機房、電聲及錄像設備電源等電箱處設置浪涌保護器
　　8).各層總配電箱設于樓層電氣豎井內,各分配電箱設置位置既要考慮使用維修方便,又要配合裝修要求,考慮美觀.
　　7.照明系統

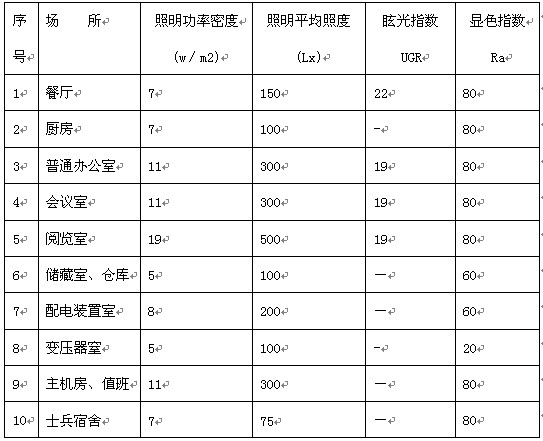

　　1).照明種類及照度標準：本工程照明，分為正常照明和應急照明。根據國家照度標準，按各功能分區的環境特點和使用要求，確定各區照明功率密度、平均照度等指標如下表：


　　2).正常照明
　　正常照明采用直接照明方式為主。室內一般場所照明采用三基色T5直管型熒光燈和緊湊型熒光燈，室內大空間場所照明和景觀照明采用金屬鹵化物燈或高壓鈉燈。直管型熒光燈配直接型敞開式或帶有格柵的燈具；緊湊型熒光燈配用直接型敞開式燈具。室內金屬鹵化物燈配帶反射器敞開式燈具，室外金屬鹵化物燈或高壓鈉燈配帶反射器、透光罩燈具。所有緊熒光燈配電子鎮流器，功率因數不低于0.8。
　　3).應急照明
　　消防站用電按二級負荷進行供電,并在消防控制室、消防水泵房、防煙排煙機房、車庫、通信室、餐廳及公共走道、樓梯間等設立應急照明，并在公共走道、樓梯間設疏散指示燈和出口指示燈。走道疏散標志燈的間距不應大于20m，應急照明燈具采用緊湊型熒光燈，配用玻璃或其它非燃燒材料制成的保護罩。
　　4).照明線路敷設
　　照明線路采用低煙無鹵阻燃聚乙烯絕緣銅芯導線穿金屬線槽、金屬線管在天花內敷設或穿金屬管在樓板內暗敷。
　　8.電能計量
　　1).采用高壓集中計量，在10kV電源處設置計量裝置。
　　2).在低壓配電室各出線回路上設置低壓電能計量裝置,供部隊對用電進行考核使用.
　　9.通訊系統
　　辦公室、會議室、通訊室、財務室、干部宿舍根據家具布置和甲方要求設置電話插口。
　　10.有線電視系統（CATV）
　　在餐廳、值班休息室、會議室、干部宿舍、招待宿舍、士官公寓的大廳、房間設置有線電視接收點。
　　11.網絡信息系統
　　在餐廳、辦公室、會議室、通訊室、財務室、干部宿舍、器材室、電腦室、學習室設置網絡點。
　　12.消防
　　1).本工程按照《建筑設計防火規范》的規定不需要設置火災自動報警系統。但根據《城市消防站建設標準》（2006）,《廣東省公安消防部隊消防站裝備配備設施建設標準》又需要在各廳、室內設消防廣播、警鈴和報警按鈕。
　　2).在每個消防栓處設置碎玻按鈕帶電話插孔和消防警鈴，在每個室內設置報警按鈕和消防警鈴，控制線引至本建筑值班室（兼消防控制室），通過消防控制室引至水泵房消防栓泵控制柜，火警時由各碎玻按鈕直接啟動消防栓泵，并接通消防警鈴，啟泵信號由消防水泵控制柜返回消防控制室。
　　3).碎破控制線及消防警鈴線采用ZR-BV導線穿金屬線管沿墻壁或樓板暗敷，引至消防水泵房的線路采用NH-BV導線穿金屬線管沿墻壁或樓板暗敷。
　　4).在每個室內及走道內設置消防廣播，廣播主機設在消防控制室。
　　13.建筑物防雷
　　本工程屬第三類防雷建筑物,在建筑物易受雷擊的屋腳、女兒墻等部位設置避雷帶，并在建筑物屋面設置不大于20x20米或16x24米避雷網。突出屋面的金屬物體直接與防雷裝置相連，突出屋面的非金屬物體加裝獨立小針保護。利用建筑物鋼筋混凝土中的鋼筋或鋼結構柱作為防雷裝置的引下線，其間距不大于25m。變電所內變壓器高低壓側、樓層配電總箱、弱電設備配電箱、室外線路入戶處、均按防雷區域裝設浪涌抑制器，防止高電位侵入。
　　14.接地與安全
　　1).接地裝置:本工程防雷接地、工作接地、電氣保安接地及弱電系統接地共享接地裝置。利用建筑物基礎內的鋼筋做為共享接地裝置，接地電阻應不大于1歐姆。每類接地設專用接地干線,低壓配電系統采用TN—S系統
　　2).總等電位聯接措施：所有進出建筑物的金屬管道、電力、通信電纜金屬外護層及其金屬套管與共享基礎接地系統連通。水泵房、空調主機房內所有進出金屬管道及變配電房的所有外露金屬構件與防雷、電氣接地系統連通。強弱電氣豎井接地干線在每層同本層接地點(由與接地裝置連接的結構鋼筋引出)相連。
　　3).局部等電位聯接措施：強弱電間所有外露可導電金屬件需與結構鋼筋、電氣保安接地保護系統等電位聯接。信息系統機房內梁、板、柱內金屬構件、電氣接地保護線、設備金屬外殼全部連通，建立一個等電位聯結網絡。
　　15.結束語
　　消防站建筑電氣設計與一般的民用建筑電氣設計有所不同,它除了要滿足一般民用建筑設計規范外,還要考慮消防站的特殊性,特別是對消防報警方面還提出了特別的要求,其報警系統除滿足《建筑設計防火規范》要求外,還需在各室內及走道內設置消防廣播、報警按鈕和警鈴,以便遇火警或接到外面救火命令后能及時通知各室。
