摘要：近年來,隨著經濟的高速發展,城市化進程的加快,土地資源越加緊張。為了解決人口特別稠密、經濟發達地區的線路走廊問題,在局部建設緊湊型線路就成為一種行之有效的方式究,并應用于部分工程中。筆者就緊湊型高壓輸電線路導線展放施工技術要點作了探索、考慮的問題,談點體會,與同行們探討交流。
　　
　　關鍵詞：緊湊型設計；高壓線路；導線展放；機具選擇；施工技術
　　
　　1工程概況
　　某輸電線路采用緊湊型設計，全段總長286.605km，單回路架設。三相導線為等邊倒三角形排列，每相6根子導線呈正六邊形布置，六邊形其中一對平行邊在水平位置。導線采用6×LGJ–300/40鋼芯鋁絞線，分裂間距375mm，相間距離6.7m。

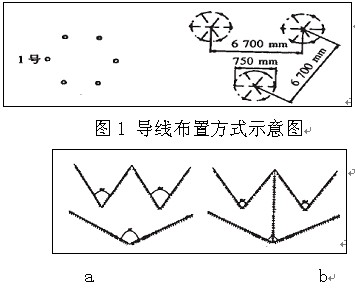

　　導線排列如圖1所示，大部分塔采用如圖2a所示的V型絕緣子串懸掛方式。上導線V型串夾角為88.40，下導線V型串夾角為1410。另一種形式是對下相增設一支鉛垂絕緣子串，如圖2b所示。
　　
　                                 　
　　　
　　圖2V型絕緣子串懸掛方式圖
　　2線路方案與機具選擇
　　2.1牽引方式選擇
　　由于常規線路張力放線設備不能直接用于緊湊型線路施工，購買新設備又需要投入大量的資金，在使用不增加新設備的基礎上，為保證同相6根子導線同時展放，經分析比較，宜采用一牽兩張的張力放線施工方式。
　　2.2牽張設備選擇
　　主牽引機額定牽引力計算:FN≥nKPFPnkPFP=6×0.33×92.22=184.44(kn)
　　式中:FN—主牽引機額定牽引力；
　　n—同時牽放子導線的根數；
　　KP—主牽引機額定牽引力的系數，0.25~0.33
　　FP—被牽放單根導線的計算拉斷力,KN。
　　主張力機單根導線額定制動張力計算：
　　FZ≥KTFPKTFP=0.2×92.22=18.44(kn)

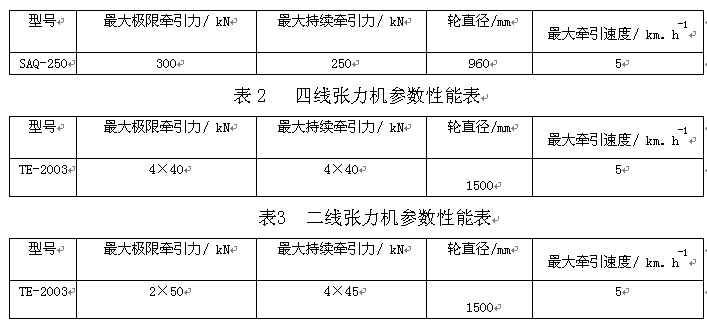

　　式中：FZ—主張力機額定制動張力；KT-—主張力機額定制動張力系數，0.15~0.25。所選的牽張設備性能參數見表1~表3。
　                                                            　表1牽引機參數性能表


　　根據張力機的單線額定張力所選牽、張機符合要求。
　　2.3導引繩、牽引繩的選擇
　　根據《超高壓架空輸電線路張力架線施工工藝導則》（SDJJ2-87）要求應滿足Q≥3nFP/5’
　　式中：Q—牽引繩綜合破斷力，kN；
　　n—同時牽放子導線的根數
　　FP—被牽放單根導線的計算拉斷力,KN
　　經驗算，選用一根六方15導引繩牽放六方28牽引繩，再利用六方28牽引繩牽引導線。
　　3 特殊工器具準備
　　3.1七輪放線滑車
　　為滿足放線施工需要，將原650五輪放線滑車改裝為七輪放線滑車。輪片為原650滑車輪片，滑車吊板、銷軸、立柱及底梁根據七輪放線滑車尺寸及承載能力要求重新制作，其中吊板采用可正倒裝形式，便于工地運輸；立柱、底梁采用8號槽鋼；銷軸采用40Cr鋼并經特殊熱處理。七輪放線滑車最大允許負荷為5t，安全系數3.0，經驗算滿足受力要求。
　　3.2導線提線器
　　六線提線器與三線提線器比較，六線提線器結構穩定，能夠降低起吊過程中各線受力不平衡所產生的影響，但是各子導線就位困難，不方便施工；相對而言，三線提線的施工方式，各子導線就位容易得多，因此，宜采用三線提線的方式，但在加工制作時，穿過平衡輪的兩根起吊繩對聯板中心的力矩之和與固定的起吊繩對聯板中心的力矩應相等，以保持提線器受力后的結構穩定（如圖3）。
　　
　　                                                           圖3三線提線器
　　4導線滑車的懸掛
　　4.1七輪滑車的安裝
　　4.1.1現場布置
　　把地面組裝好的吊串布置于鐵塔順線路方向大號側或小號側靠近塔身處，起吊繩一端與吊串連接，另一端穿過1t滑車引入吊串布置的塔身另一側。
　　在上相線V型串兩掛線點附近合適位置分別安裝一個1t單輪開口滑車，分別穿過一根Φ20mm棕繩做為起吊繩，棕繩一端與V型吊串上端相連，另一端穿過1t單輪滑車引至地面并纏繞在人力絞磨上。七輪滑車底梁處綁扎一根Φ20mm棕繩做為調整繩。下相線只使用一根Φ20mm棕繩做為起吊繩。

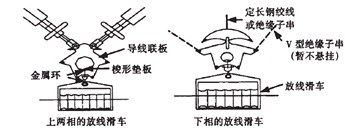

　　4.1.2七輪放線滑車的懸掛方式（如圖4）
　　上相：導線V型串→六線聯板→特制梭形墊板→UL-2個U-16→七輪滑車；
　　下相：U-16→Φ15定長鋼絞線或單串絕緣子串→六線聯板→特制梭形墊板
　　→UL-16→2個U-16→七輪滑車。
　　
　                                                    　圖4放線滑車的懸掛方式
　　4．1．3滑車起吊
　　起吊過程中，兩根起吊繩同時起吊，并配合調整大繩控制吊串與塔身之間的距離，避免相互碰撞，當?shù)醮�下端高度升至塔身平口以上塔身曲臂所包圍的空間部位后，慢慢回松控制大繩，使吊串恢復至安裝位置（塔身中心線）；當V型串接近就位點時，先就位安裝靠近塔身中心的一端，再安裝遠離塔身中心的另一端。
　　下相線吊串的安裝，因下相線的兩根上子導線位于V型串V型夾角內，因此在附件安裝前不應安裝V型串，需在附件安裝時導線已安裝線夾后再安裝。下相線滑車的起吊使用一根起吊繩或單絕緣子串，其他安裝方法與上相線相同。
　　4．2放線滑車安裝數量
　　（1）一般直線塔導線放線滑車每相只安裝一個七輪滑車,轉角塔每相安裝兩個放線滑車。
　　（2)當遇到特殊情況時如相鄰桿塔檔距較大、相鄰桿塔掛線點高差較大時，需驗算桿塔的垂直荷載以確定單個七輪滑車是否滿足要求。根據圖紙?zhí)峁┑腖GJ-300/30安裝水平應力，利用公式：
　　
　　式中：LV—垂直檔距，m；
　　C垂直荷載—鐵塔垂直荷載，KN;
　　L1L2—直線塔前后檔檔距，m；
　　h1h2—直線塔前后檔導線懸掛點高差，m；
　　YV—導線自重比載，MPa/m；
　　Ó0—導線水平應力，N/mm2
　　W—導線單位長度重量，N/m。
　　計算出全線各桿塔垂直荷載。
　　不論是直線塔還是轉角塔，當每相導線安裝兩個七輪滑車時，滑車之間應安裝雙滑車支架)以角鋼制成+以相互隔離，避免在放線過程中相互碰撞。
　　5 導線展放
　　先展放一根Φ15mm導引繩，用Φ15mm導引繩牽放Φ28mm牽引繩，再用Φ28mm牽引繩牽放導線。一相導線展放完畢即進行地面臨錨，調整好角度后再展放下相導線。
　　6確定導線緊線順序
　　(1)緊湊型線路三相導線呈等邊倒三角形排列，且三相導線距離較近(6.7m)在收緊各相導線時，為避免緊線過程中因風偏造成相間導線相互磨線，各相導線的緊線順序應為先上相線后下相線。
　　(2)各相子導線應對稱緊線,先收緊位于放線滑車最外邊的兩根子導線,使滑車保持平衡,避免滑車傾斜導致導線滾槽；子導線緊線順序為1號、6號線→2號、5號線→3號、4號線。
　　7弛度調整
　　與四分裂子導線相比，六分裂子導線線間誤差更難達到規范要求，因此在附件安裝前每隔3~4檔用經緯儀將六根子導線調平，調平后立即劃印并附件安裝；然后用同樣方法調整第二處，調整第二處時第一處的調線工具不能拆除，等第二處附件安裝完后才能拆除，如此進行，將誤差集中至臨錨線處或轉角塔處用手扳葫蘆調整。
　　8主要附件安裝
　　8.1直線塔懸垂線夾的安裝
　　直線塔附件安裝每相導線使用兩套三線提線器，具體安裝步驟如下：
　　一相導線（六根子導線）使用兩套三線提線器，分別布置在放線滑車順線路前后方向靠近鐵塔導線橫擔主材正下方（如圖6）。上導線與下導線附件安裝時分別使用不同的連接方式，連接方式為：
　　
　                                                                         　圖6上線提線器及索
　　
　　下導線：U型環→定長鋼絲繩套→手扳葫蘆→型環→三線提線器
　　（1）首先同時收緊與兩套提線器連接的下手板葫蘆，使六根子導線剛剛離開放線滑車后停止，拆除放線滑車。
　　（2）上導線安裝，收緊與橫擔連接的上手板葫蘆，使提線器控制的三根子導線延橫線路方向偏移，當三根子導線中間一根線（2號線或5號線）位于六線聯板外角垂直下方外側時停止收緊手板葫蘆。人站在三根子導線最內側一根子導線上（3號或4號線），通過竄動子導線使穿過平衡輪的兩根子導線在垂直方向位置發生偏移，其中3號或4號線位于下方，當兩根子導線垂直方向距離接近650mm時，停止竄動。繼續收緊下手板葫蘆，當三根子導線在垂直方向接近并略高于各子導線就位位置時，停止收集手板葫蘆。回送上手板葫蘆，使三根子導線向六線聯板移動至子導線接近就位位置，安裝各子導線。
　　(3)下導線安裝，當導線放線滑車拆除后，按與上導線相同的方法使兩組線的子導線在垂直方向產生位置偏移。轉動六線聯板，使其沿順線路方向布置。繼續提升兩組導線至各子導線就位位置，轉動六線聯板恢復至原始位置，用手在水平方向扳動各子導線至就位點并安裝子導線。
　　9施工注意事項
　　由于六根子導線分別引入一臺牽引機和二臺張力機，因兩臺張力機在各方面的性能不完全相同，因此在牽放導線過程中，兩臺張力機在調節導線出口張力、出線速度等方面應協調一致，互相配合。
　　兩臺張力機在放線過程中偶有子導線速度不同，易導致牽引走板失衡翻轉，為此放線過程中必須做好走板的監視工作。
　　開始牽引速度宜慢不宜快，等出線平穩后可慢慢加速。沿線監視人員應時刻注意導線對地（或跨越物）的距離，并及時報告走板位置，當走板距塔位30m,時，及時通知大牽慢速牽引，發現牽引力急劇變化或線跳槽等現象應緊急呼叫停止牽引，查明原因，處理完畢后再牽。
