摘要：近些年來，廣東電網公司在變電站綜合自動化改造方面投入了大量的人力物力，梅州供電局抓住機遇，對一次設備滿足無人值班要求的變電站進行了綜合自動化改造。筆者作為變電部繼保人員，主要負責對這些變電站綜自改造中的驗收工作。對運行中的變電站進行綜合自動化改造，不能實現全站長時間停電進行施工，只能以間隔為單位進行短時停電改造及驗收。由于停電時間短，對驗收時間的控制要求就高，本文就驗收工作流程及如何保證驗收工作的順利進行和提高工作效率進行了探討。
　　關鍵詞：變電站，綜合自動化，改造，驗收
　　隨著微電子技術、計算機技術和通信技術的發展，變電站綜合自動化技術也得到了迅速發展。變電站綜合自動化是將變電站的二次設備（包括測量儀表、控制系統、信號系統、繼電保護、自動裝置和遠動裝置）經過功能組合和優化設計，利用先進的計算機技術、電子技術、通信技術和信號處理技術，實現對全變電站的主要電氣設備和輸配電線路的自動控制、自動監視、測量和保護，以及實現與運行和調度通信相關的綜合性自動化功能。變電站的綜合自動化系統是利用多臺微型計算機和大規模集成電路組成的自動化系統，它替代了常規的控制設備、遠動設備、信號設備和測量監視儀表，取消了常規的控制屏、遠動屏和中央信號系統。為了提高變電站的技術水平和管理水平，提高安全可靠穩定運行水平；降低運行維護成本，提高電能質量，促進電力調度自動化，必須實現變電站的綜合自動化，所以，變電站的綜合自動化改造勢在必行。
　　一、綜合自動化改造的驗收工作項目及流程。
　　1、在間隔改造工作結束后，驗收項目有以下幾項：
　�、俦Ｗo(hù)裝置的驗收。對保護裝置進行調試、傳動，核對保護動作報文在后臺監控及調度端顯示是否正確。
　�、跍y控裝置的驗收。對測控裝置相關功能進行驗收，如同期合閘、間隔五防功能、開入開出量是否正確。
　�、圻b信信號的驗收。模擬所有實際遙信信號，校驗后臺監控及調度端顯示是否正確。
　�、苓b控操作的驗收。在后臺監控、測控裝置及調度端分別對一次設備進行遙控分合操作是否正確。
　�、葸b測信息的驗收。模擬二次電流及電壓量，核對后臺監控及調度端是否正確。
　�、薹勒`閉鎖的驗收。包括變電站自動化系統五防子系統、微機防誤閉鎖裝置、電氣閉鎖、電磁閉鎖、機械程序鎖等的驗收。
　　⑦外觀標識的驗收。檢查二次標識是否完備、是否規范正確。
　�、嚯娏骰芈返尿�(yàn)收。對電流互感器進行一次升流，效驗電流回路是否正確。

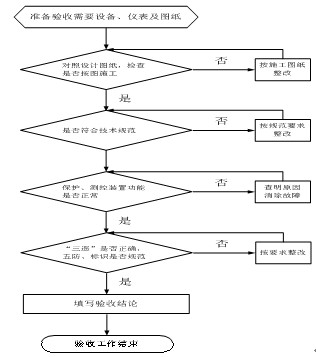

　　2、驗收工作流程如下圖所示：
　　
　　二、保證綜合自動化改造驗收工作的順利進行和提高工作效率的措施
　　為確保停電間隔按時送電，保證電網的穩定和供電可靠性，保證驗收工作的順利進行和提高工作效率，需要驗收人員做好以下幾點工作：
　　1、熟悉二次回路。
　　一般來說，一個變電站經過逐年大修、反措、技改后，站內設備參差不齊，二次回路布置復雜、圖實不符等問題相對比較嚴重，而且綜合自動化改造過程中新老系統公用電壓和信號回路并列運行，安全運行壓力大，這就要求驗收人員要在驗收工作開展之前先摸清站內設備、回路等的詳細情況、對新舊回路都做到心中有數，才能在驗收時確保相關二次回路完好無誤。
　　2、驗收人員也得熟悉相關的驗收規范及反措要求。對不符合驗收規范及反措要求的，堅決要求整改。
　　3、統籌安排驗收項目。
　　間隔綜合自動化改造驗收項目包含測控裝置、保護裝置、遙信信號、遙測信息、遙控操作、防誤閉鎖、電流回路等七大類別，根據現場實際，對上述驗收項目進行統籌安排，將相關聯驗收項目合并或同時進行，從而縮短驗收時間。
　　合并的項目主要有以下三個方面：
　　（1）將遙信信號驗收融入到測控、保護及遙控操作的驗收中，避免重復工作；
　　（2）站控層五防和間隔層五防的邏輯相同，可以和電氣五防合并為防誤閉鎖裝置驗收；（3）外觀標識不再單獨組織驗收，改為在其它各項驗收中合并進行。具體如下圖所示：
　　
　　4、編寫驗收作業指導書。
　　綜合自動化改造驗收流程繁多，容易出現漏做、漏檢的情況，整改工作過多而導致復查時間長，必然將影響驗收工作的效率。根據《廣東電網公司變電站自動化系統驗收規范》、《廣東電網公司6～110kV線路保護驗收規范》、《廣東電網公司220～500kV線路保護驗收規范》、《廣東電網公司防止電氣誤操作閉鎖裝置驗收規范》等，結合設計圖紙及需驗收項目，我們在驗收前編寫《變電站綜合自動化改造驗收指導書》。
　　而且要求施工單位依據《變電站綜合自動化改造驗收指導書》在改造施工過程中就對所列項目進行自查，避免驗收過程中漏做漏檢，從而縮短驗收復查時間。
　　同時要求驗收人員全程跟蹤施工過程，針對施工中容易出現的問題：后臺監控信號名稱、五防邏輯、標簽張貼等項目作了重點檢查。發現問題后，當場要求施工單位整改，避免由于過多的整改工作而增加驗收時間。
　　三、結束語。
　　在停電時間短的情況下既能做好相關驗收工作，又能確保停電間隔按時送電，對保證電網的穩定和供電的可靠性、保證綜合自動化變電站的安全可靠運行都具有相當重要的意義。根據筆者的實際工作經驗，通過規范流程、統籌安排、編寫作業指導書等措施的實施，是完全可以很大程度地提高綜合自動化改造驗收工作效率的。在筆者參與的2007至2008年220kV興寧站綜合自動化改造工作中，全站所有間隔的改造及驗收工作都在計劃停電時間內完成，按時按質、安全可靠地完成改造任務。
