摘要：筆者對某市110kv變電站二次設備運行情況進行了剖析，尤其對于缺陷與保護動作情況的統計剖析，為繼保職能管理部門的更深入規范管理方法提供了有效的依據，同時亦提出了相應的管理措施。
　　
　　關鍵詞：110kV電網；繼電保護；管理
　　1系統運行概況
　　1．1轄區概況
　　某市共有110kV變電站46座，其中市局管轄110kV無人值班變電站11座，主變壓器容量共649.5MVA；其余7個縣局共管轄110kV變電站35座，主變壓器容量共1303.9MVA。
　　110kV變電站采用的保護裝置類型達30余種，數量共1192套，其中微機型保護裝置829套，集成型保護裝置及電磁型保護裝置總共仍有363套。
　　1．22006～2008年繼電保護裝置動作情況
　　2006~2008年某市110kV及以下系統保護動作情況見表1（含各代管縣局，以下數據同）。

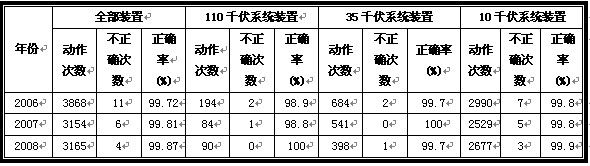

　　表12006～2008年某市110kV及以下系統繼電保護裝置動作情況統計


　　從表1的動作情況統計來看，繼電保護正確動作率總體逐年提高。在繼電保護設備數量不斷增加的情況下，保護正確動作率一直處于較高的水平，這與各級部門這幾年加強繼電保護裝置的運行管理是分不開的。
　　2保護不正確動作情況責任分析
　　2006-2008年某市110kV及以下系統繼電保護不正確動作責任分析情況見表2。

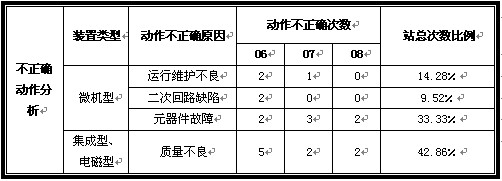

　　表22006～2008年某市110kV及以下系統繼電保護裝置不正確動作情況責任分析
　　不正確動作分析 裝置類型 動作不正確原因 動作不正確次數 站總次數比例


　　  表2統計數據表明，元器件故障、質量不良引起保護裝置動作不正確所占比例很大。主要原因是廠家設備制造工藝不良和部分元器件質量不佳，受系統沖擊時極易損壞。運行維護不良主要有保護檢查時未能發現裝置缺陷和保護檢查后恢復接線錯誤引起的誤動作。二次回路缺陷主要是指回路設計不良，對于此類缺陷引起的不正確動作，除了在事故后及時制定相應的反措外，在設備投運前還應對圖紙設計加強審核。
　　3繼電保護裝置缺陷情況分析
　　綜合表2統計數據表明，元器件故障、質量不良缺陷次數所占的比例很大，而引起保護裝置動作不正確所占比例很大。下面簡略分析一下各類缺陷原因。
　　3．1保護裝置本體缺陷
　　3．1．1微機型保護
　　3．1．1．1元器件損壞
　　造成元器件損壞的原因有：a)元器件老化。某些微機型保護裝置投運時間較早，經過較長時間的運行以后，裝置不斷出現三極管特性不良、晶振老化、小中間繼電器絕緣降低、焊接部位腐蝕或氧化導致的接觸不良等缺陷。b)元器件質量不良。其引起的缺陷主要有A／D轉換故障、液晶顯示失靈和跳閘位置繼電器(KCT)損壞等。c)設計不良。回路參數設計或軟件設計不良，特別是廠家的軟件版本控制和程序Bug問題比較突出，引起裝置死機或誤報信號等。d)電磁干擾。早期微機型保護裝置電磁兼容水平較低，整體抗干擾能力不強，電壓質量不高或遭受雷擊等都很容易造成元器件損壞次數居高不下，應加快該類保護的改造，盡快將運行時間較長、經常出現不正確動作的保護裝置列入改造計劃并督促實施。
　　3．1．1．2電源損壞
　　電源損壞的主要原因是電源本身的質量不佳或超限運行。
　　3．1．2電磁型、集成型保護
　　電磁型、集成型保護出現本體缺陷主要表現在：a)元器件損壞。繼電器線圈斷線，如跳合閘回路中間繼電器線圈斷線導致“控制回路斷線”告警；集成繼電器由于設計不良或采取的抗干擾措施不當，發生接點抖動或啟動回路失靈。b)接觸不良。繼電器接點接觸不良，主要是接點氧化所造成。c)調試不良。繼電器接點卡阻，主要是調試維護不良所造成。電磁型、集成型保護裝置動作不正確主要由繼電器質量問題所引起。2006年5月7日八鄉二級站110kV黃灘線零序保護方向繼電器有螺絲脫離就引起黃灘線在電網無任何故障情況下零序I段保護動作跳閘。由于電磁型和集成型保護裝置大量使用繼電器，維護工作繁瑣，而且投運時間較長還會導致老化，故障隱患比較突出。應該加大改造力度，盡快替換為微機型保護裝置。
　　3．2二次回路缺陷
　　產生二次回路缺陷的原因較為簡單，主要有接觸不良、斷線、接線錯誤和絕緣損壞等幾種情況。二次回路的缺陷多數可通過光字牌、裝置異常信號燈等反映出來，但有些缺陷較隱蔽，有時候往往在保護動作之后才能發現，需對保護動作報告、錄波報告等多種信息進行綜合分析才能發現。從統計數據來看，接線錯誤的概率較大，因此保護人員在日常的調試維護工作中應仔細認真，及時消缺。
　　4系統評價
　　4．1總體評價
　　綜合以上情況，某市110kV變電站共有保護1192套，2006～2008年度共有80套次保護裝置出現故障，年平均故障率為6.7％，可以看出保護的整體運行狀況是良好的，而且近幾年保護的正確動作率始終保持在99％以上，特別是市局，年年保護正確動作率都為100％，這一方面有賴于全體繼保人員的努力，另一方面也是微機型保護裝置得到廣泛應用的結果。通過對不正確動作情況和缺陷情況的分析發現，設備故障較為突出，而且主要是由保護裝置本體故障引起的。設備故障主要有以下幾個原因：一是生產廠家在元器件篩選過程中沒有把好關，或廠家制造工藝有缺陷；二是日常巡視檢查不到位，沒有及時消缺；三是由于資金投入有限，部分設備超年限運行。
　　4．2存在的問題
　　4．2．1保護設備的差異性
　　由于歷史原因，目前某市110kV變電站采用的保護裝置類型較多，各廠家的制造水平、技術參數和售后技術支持能力都有差異，即便是同一型號的裝置，不同批次也存在著生產質量差異的問題。此外，部分縣局前幾年在保護設備更換上的資金投入有限，微機化率還不是很高，很多設備都在超年限服役，更增加了故障的幾率。缺陷分析數據表明，設備質量不但直接影響了運行的穩定性，而且其差異性在一定程度上影響了繼電保護管理技術原則的一致性。
　　4．2．2運行管理的差異性
　　原來某市供電分公司及各代管縣局局針對自身情況均有制定保護運行管理細則，但其中存在不少差異性，尤其是各代管縣局的人員素質及管理模式更是有比較大的差異，這使得職能管理部門在了解設備整體運行情況并進行分析統計等方面存在一定的困難。
　　5做好繼電保護運行管理策略
　　5．1提高安全管理水平
　　安全生產時電網企業生產經營管理工作的永恒主題。在供電企業不斷深化改革、不斷發展壯大的形勢下，安全工作愈來愈顯出重要性，由于歷史原因，有部分縣局安全文化氛圍不夠濃厚，安全意識相對淡薄，因此，做好繼電保護的運行管理，首要提高各縣局各部門的安全管理工作水平，營造濃厚的安全文化氛圍，強化員工安全意識、促進員工安全思維、安全行為、安全價值觀的形成，讓“一切事故都可以預防”的安全理念深入人心，不斷夯實安全生產基礎。此外，以省公司正推行安全生產風險管理體系為契機，積極推進各縣局的安全生產風險管理體系建設，實現超前控制風險，把安全防范的關口前移，實現動態、主動和超前的安全生產風險管理。
　　5．2提高設備健康水平
　　從前面分析可以看出，設備健康水平對于系統的安全運行有重要意義。要做好繼電保護系統的運行管理，首先要提高設備的健康水平。結合當前實際，各單位首先要開展設備的綜合治理、運行維護和技術的更新改造工作，加大對設備的技改投資，提高微機保護覆蓋率，更換有缺陷和超限運行設備，不讓設備帶病運行。其次，對于設計、定貨、施工、調試、運行檢修和改造等各個環節，均應設立相關的質量控制點，建議在以后的基建和改造中，在保護設備的選型和招、投標時，不能只考慮價格因素，也要充分考慮廠家已投運保護裝置的故障率，最好對裝置進行詳細的運行總結并開展實地調研，同時聯合權成機構制定符合供電局實際情況的框架性技術條件，以便使設備招、投標的范圍集中于幾個主流型號，為業務部門進一步推行規范化的技術措施和管理措施奠定基礎。
　　隨著電網一次系統的不斷發展，電網安全的壓力也越來越大，要保持繼電保護的良好運行態勢，更好的履行系統安全第一道屏障的職責，要求專業管理部門必須要做好繼電保護系統的運行管理工作。通過以上一系列的措施，我們相信，將有效改善局面，進一步提高保護動作正確率和減少缺陷障礙，保障系統的安全穩定運行。
