摘要：本文介紹了利用計算機照明設計軟件DIAlux進行簡單的道路照明輔助計算，提高道路照明設計階段燈具選擇效率和合理的確定道路照明燈具的安裝參數。
　　關鍵詞：道路照明設計計算機輔助計算節能
　　良好的道路照明系統可以改善道路交通條件，減輕駕駛員疲勞，并有利于提高道路通行能力和保證交通安全，此外，合理、高效的道路照明系統還可以起到美化城市，并且降低道路照明的單位面積上的電能消耗，減少火力發電的二氧化碳排放，對環境的貢獻也不容小覷。現行的《城市道路照明設計標準》CJJ45-2006自2007年7月1日起實施，對機動車交通道路照明標準值進行了明確、詳細的規定，并且對機動車交通道路的照明功率密度提出了嚴格的要求。這就要求設計人員在進行道路照明設計時進行詳細的計算分析，確定合理的照明方案。目前，城市機動車交通道路路面平均照度的方式主要有手工計算和軟件計算兩種。手工計算有兩種方法：利用系數法計算和逐點計算法計算。利用系數法計算粗糙，且無法確定均勻度；逐點計算法精度雖高，但需要收集大量的燈具資料，計算工作量也很大，不方便。采用照明計算軟件進行照度計算，可以幫助設計人員迅速、準確的確定合理的照明方式，實現最優化的設計，避免或減少照明設計的盲目性。
　　目前被較為廣泛使用的照明計算軟件當數DIAlux和Agi32了。DIAlux是由德國的DIAL公司進行開發設計,目前主要應用于歐洲。近年來,DIAlux已進入中國的市場,目前有中文簡體版本,由于其免費的策略已有很多國人在使用。而Agi32正式版費用較為昂貴,在澳洲和美國的一些大學里較為普及,僅限于英文版本,國內使用者較少。
　　Dialux有眾多的著名燈具廠商制作的插件用于支持其軟件。在使用的過程中,這些插件不僅將燈具樣本進行詳細的分類,并且對幾乎每個燈具有著詳細的描述和數據記錄,從光源、色溫、配光曲線到樣本的圖片等，便于使用者進行查找。在目前最新版本中,Dialux支持IES類型的燈具文件格式導入。
　　DIAlux程序文件可以在官方網站http://www.dialux.com下載中文版，根據筆者的使用經驗，最新版程序穩定性欠佳，在使用一段時間的DIALux4.8之后，發現DIALux4.7.5.0版本更為穩定。程序文件可以在中國照明網-照明設計頻道-設計軟件板塊進行下載http://www.lightingchina.com。下載完成后進行解壓縮、安裝即可。需要注意的是DIALux軟件本身不含燈具數據，相關的燈具產品數據可以從相應的燈具廠家網站上下載插件，也可以向相關廠家索取產品光盤。為了提高設計效率，建議設計人員安裝常用的燈具目錄，如暫時無法獲取燈具產品插件也可以使用線上目錄進行計算。

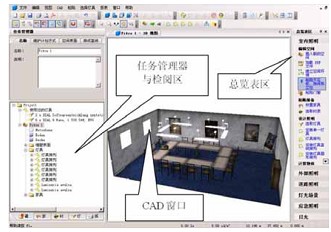

　　運行程序，主界面如圖1所示，選擇新的街道設計案，在任務管理器中輸入街道參數，并根據規范或者燈具使用情況調整維護系數。
　    　
　　圖1

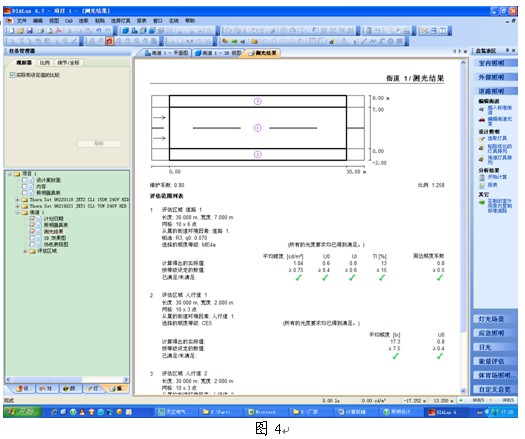

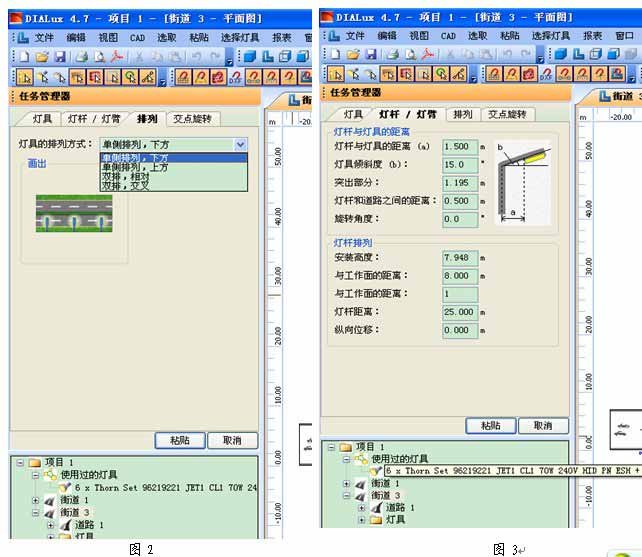

　　點擊燈具選項卡選擇燈具目錄將相應的燈具加入設計案，也可以從文件菜單導入燈具IES文件。從燈具庫或任務管理器中將燈具文件拖曳置入CAD窗口；之后便可以根據擬定的設計方案選擇燈具排列方式（圖2）、并對燈桿高度、燈臂、燈具傾斜度（安裝仰角）、燈桿間距等參數（圖3）進行設定，參數設定之后點擊開始計算進行計算，短暫的等待之后便可以在點擊報表觀察計算結果（圖4）。
　　
　　如計算結果不滿足規范要求，可以重新選擇配光合理的燈具、并且調整布燈方式或者燈具安裝參數進行計算比較，確定最佳的燈具和布燈方式。
　　高效合理的照明設計是實現技術節能的核心環節，根據規范合理的確定道路照明等級、選擇燈具和光源類型以及確定燈具安裝參數是道路照明設計節能的關鍵，隨著計算機技術的不斷發展和照明技術的更新換代，新的照明產品不斷涌現，在設計中合理地運用計算機進行輔助計算可以迅速的提高道路照明設計的精確度、避免了燈具選擇的盲目性，有效地提高了道路照明的能源使用效率，避免了燈具選擇和安裝參數設置的盲目性，節能效果顯著。
　　
　　參考文獻
　　[1]《城市道路照明設計標準》CJJ45—2006
　　[2]DIAL公司網站.http://www.dialux.com/
　　[3]DIAlux軟件的幫助文件及使用手冊.
