摘要： 文章對別墅的電氣設計做了探討，包括對電氣配電系統設計、電氣照明設計和防雷接地設計等

　　關鍵字： 配電系統,照明,防雷接地

　　近年來，隨著我國經濟的快速發展，人民生活水平的不斷提高，人們對居住環境和居住品質要求越來越高，面積在200~500㎡的別墅式住宅成為高檔住宅的發展的方向，它不僅要求居住方便、舒適華麗，而且擁有眾多景觀性用電設備等特點。因此，別墅的供配電與一般多層、高層住宅不同， 必須采用新的配電思想和方式來滿足其功能要求。

　　1、 供配電設計

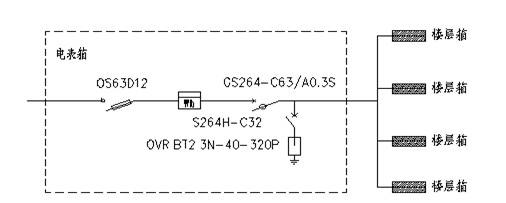

　　由于別墅面積通常在200~500㎡之間，負荷容量一般在15~30kW之間，且空調設備多為三相負荷，因此不論是聯排、疊拼別墅，還是獨棟別墅，都要采用電源供電電壓為380V的三相供電方式。就配電而言，每層設配電箱，每箱設單相供電，用于本層照明和普通插座回路供電。例圖如下：

　　2、照明設計

　　別墅對照明效果和照明氣氛的要求是很高的，不僅要創造良好的光環境，使人舒服、高效地從事視覺工作，而且還要烘托環境氣氛，創造美妙的光環境。

　　別墅內照明要求主要如下，一般別墅中主要有下列功能的房間，客廳、餐廳、臥室(主臥室、次臥室)、廚房、衛生間等。客廳：此間是活動最多，對照明要求最高。它的主要功能為會客、看電視、聽音樂、和其他娛樂活動。照度要求不高。但整個環境應比較明亮，并最好有變化。臥室;臥室主要用來睡覺或小憩，有時也在桌邊或床上看看書。 因此照明的要求是整體環境不必太亮，但局部(如床頭和書桌上)應有較高的照度。臥室整個環境應是溫馨、安靜。餐廳：餐廳的功能就是就餐，光應集中在餐桌上。廚房：廚房的燈具應考慮防潮，處設置一般照明外，燃氣灶上的排油煙機上應帶有局部照明。衛生間：衛生間的照明燈具應選用防水燈頭并做接地。

　　要注意保持各部分亮度平衡，營造舒適的氣氛。要根據室內裝修確定照明的中心，合理利用吊裝花燈、壁燈、筒燈、射燈以及不同光源的光色創造居住環境。一般別墅大廳選用的是吊裝花燈，浴室、衛生間和廚房選用的是防潮照明燈。臥室選用的是壁燈。還要注意等級的防護和維修問題，潮濕場所(如浴室)要用防潮型燈具，向上反射的燈具容易附著灰塵等。

　　3、插座設計

　　為防止亂拉電線、電氣設備不接地，在室內常引起人身電擊和電氣火災事故。在別墅內適當增加插座的數量，而且在插座回路上需裝設對接地故障反應靈敏，能瞬時跳閘的漏電保護器，能保證當插座回路上常接用的金屬外殼的手握式或移動式電器發生相線碰到外殼接地故障，使人體迅速脫離電的接觸，保證用電安全。

　　插座的位置及數量應根據電器的使用情況和室內裝修的美觀來確定，增加回路、插座的數量。臥室內一般設置三個插座，床頭兩端各設置一個，梳妝臺設置一個，插座安裝高度距地0.3m。在有窗的墻上距地2.3m設置空調插座。在陽臺上距地1.3m設置一組插座。客廳是家庭成員的聚集場所，包括餐廳，主要家具有電視柜、沙發、茶幾等。客廳是電器布置較多的地方，并且也是人們活動較多的地方，以往設計的插座往往被沙發或其它的家具擋住。尤其靠沙發這么墻設置插座時候，如果沙發兩端都有轉角茶幾的情況下，兩端設置電話插座和電源插座時候，一定要考慮沙發長度。由于現在視聽設備比較多，要在客廳的電視墻上要多設置幾個插座。客廳柜式空調插座高度距地應是0.3m，掛式空調插座高度距地應是2.3m，一定要表示清楚。其余插座安裝高度距地應是0.3m。廚房應設置工作臺面插座兩個距地1.3m，消毒柜、洗碗柜、冰箱插座距地0.6m、抽油煙機插座距地1.8m。衛生間洗衣機插座，應帶開關加防潮蓋距地1.3m，電熱水器插座帶開關距地1.8m，應加裝。

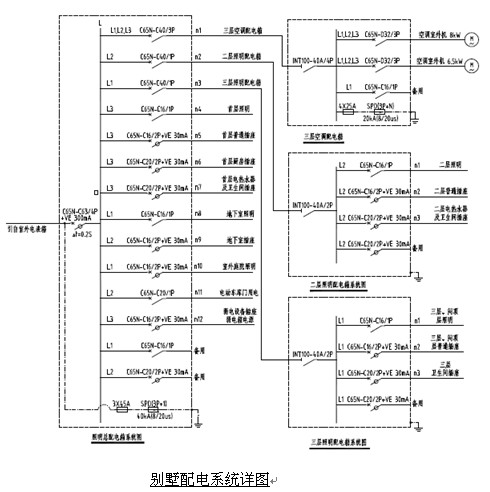

　　考慮廚房電器數量的日益增多，為防止插座回路過負荷，將廚房插座回路與一般插座回路分開。衛生間內插座回路與廚房插座、空調插座、普通插座回路分開設置。空調插座回路都應設置單獨一個回路，除掛壁空調插座外，其他插座回路均須采用漏電保護裝置。其照明插座例圖詳見“別墅配電系統詳圖”。

　　為防止過電壓造成家用電器損壞，每個采用用電保護裝置的插座回路應帶過電壓保護。



　　4、防雷設計

　　按照現行的《建筑防雷設計規范》—GB50057-2010中關于防雷等級的劃分，別墅作為單體通常是達不到三類防雷建筑物設計要求的，但是由于別墅常常處于郊區，屬于孤立的建筑物，因此，為提高供電和建筑物的安全性，在實際工作中應按照三類防雷建筑物設計。但是需要注意的是，為保持別墅的立面效果和建筑風格，一般不采用在屋頂設接閃帶或接閃桿的方法。可以考慮利用建筑物屋頂?shù)脑煨停瑢⒈芾讕О捣笤诮Y構層內，在屋檐挑檐處伸出100~200mm作為接閃桿。盡量通過建筑物的結構消除接閃帶或者接閃桿對建筑物整體風格的影響。對于雷擊比較嚴重的地區，采用不銹鋼明敷，露臺部分盡可能采用房屋金屬欄桿做接閃帶。

　　5、接地設計

　　別墅通常采用TN-S接地形式，在進線總配電箱處設置總等電位聯結，衛生間設局部等電位聯結。采用這種設計時需要特別注意別墅庭院中水系和庭院照明設施的接地。

　　高檔別墅往往自帶荷花池等水系和水景，在景觀設計時會在池中設置水下燈和水泵，并在庭院中布置樣式不同的庭院燈來配合建筑風格。為確保住戶的人身安全，對于這些電氣設施的供電，應再采取局部TT接地系統和安全電壓。

　　對于水下照明設備，除采用12V安全電壓外，電源處還應設置漏電保護器，動作電流不大于30mA，動作時間不超過0.1s。并且照明設備外殼還應設單獨接地裝置，例如用40x4鍍鋅扁鋼將燈連接起來，并與建筑物的接地裝置聯結。

　　庭院燈也采用類似的處理方式，每個供電回路也設置漏電保護器，動作電流動作電流不大于30mA，動作時間不超過0.1s。同時每個供電回路的庭院燈用用40x4鍍鋅扁鋼將燈金屬外殼連接起來，并與建筑物的接地裝置聯結。

　　考慮到與弱點系統的聯合接地，接地電阻應小于等于1歐姆。

　　結束語

　　以上是筆者總結出的別墅電氣設計一些設計特點，別墅電氣設計在民用建筑設計中有一定的代表性和特殊性。在做別墅電氣設計時，在保證供電安全可靠的前提下，通過合理的設計將電氣設計融入到建筑中去，以達到最佳的使用舒適性和美觀性。
