摘要：近年來，由于沉管法施工具有地面預制，施工條件好，質量容易保證及工期短等特點，在過河管道施工中得到了廣泛應用。為此，本文作者結合工程實例中山市環城3號泵站跨石歧河壓力管工程，闡述了沉管施工技術在過河道時的實際應用。
　　關鍵詞：過河管道工程；沉管法；施工技術；
　　一、 概述
　　中山市環城3號泵站跨石歧河壓力管是中山市中嘉污水處理廠二期收集系統中的污水輸送管道。《中山市中心城區污水規劃》中規劃南區馬恒河片區的污水收集后進入環城3號泵站，經泵站提升過石歧河進入中嘉污水處理廠二期污水收集主干管。環城3號泵站設計規模2.5萬m3/d，泵房出水壓力管采用DN600鋼管。本工程就是環城3號泵站出水DN600壓力管跨過石歧河的施工。該壓力管位于石歧河二橋與三橋之間，管道總長102米，采用DN600×8螺旋縫電焊鋼管。管址處現狀河床底高程為-2.22米（85國家高程系，以下相同），規劃河床底高程為-3.30米，最低水位0.2米，最高水位2.0米。石歧河是中山市的主要通航河流，可通航300-500噸位船舶，施工過程確保通航不受影響。
　　該段河流河床開闊，河底為淤泥，經比較，決定采用過河管在岸上一次焊接成型，河床開挖成溝，管道注水沉管下溝，細沙壓管的綜合沉管施工方案。其優點：（1）施工安全性高、工藝成熟；（2）通過施工合理調配，不會影響正常通航；（3）施工可多工作面進行，施工工期短。缺點：（1）管道需一次性陸地組焊，下溝起吊繁瑣；（2）管道防腐層永久保護難度大。
　　二、 施工技術
　　1、 施工工藝
　　根據過河管施工現場特點，按設計及國家和行業有關施工驗收規范，結合多年過河管施工的經驗，制定出本過河鋼管的施工工藝流程，詳見圖1所示：
　　
　　
　　
　　
　　
　　
　　
　　

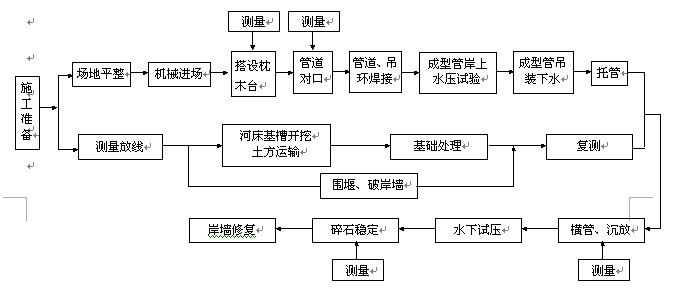

　　                                                                 圖1沉管施工工藝流程圖
　　2、 河道結構及主要施工斷面
　　石歧河的河道開闊，兩岸平坦，管道在敷設過程中，管道基礎填80cm厚的碎石，管道頂至現狀河床底填2.38米的細沙壓實管道，其具體布置詳見圖2：
　　
　　
　　

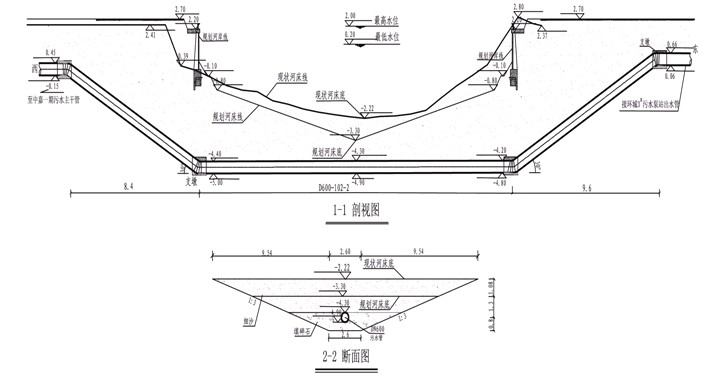

　　　                                                                          　圖2過河管道斷面布置圖
　　3、 測量放線、溝槽開挖
　　由于石歧河河道較寬，本工程采用全站儀定出左、右兩岸的坐標點。
　　河床中管溝的開挖設備采用水上抓斗挖掘船，淤泥用船運走。管溝開挖時，由于水流的作用，溝槽容易塌方，因此溝槽的邊坡及底寬要比在陸上開挖大得多。溝槽底高程的控制是在兩岸作好醒目的標記，測量人員隨時在開挖過程中檢查，用探桿儀探測，并作好記錄，調整開挖位置。
　　由于管道沉入河中后很難吊起來進行再次開挖，因此全段溝槽開挖完畢后，潛水員要檢查并對溝槽進行清理、平整，保證溝槽符合要求，合格后才能進行沉管。
　　4、 管道制作、拖管、沉管

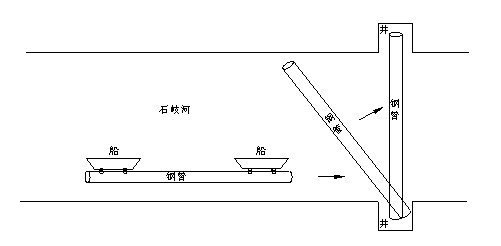

　　本工程采用整管拖運、擺動就位、翻轉下沉的施工工藝。過河管在本工程管址石歧河南岸上游100米處邊灘上制作。鋼管吊入河中及沉管時吊入管溝都用船吊，根據鋼管的剛性適當布置吊點，使鋼管均勻受力，避免變形甚至折斷。本工程選用4臺吊裝船進行吊裝，每個吊點用3條膠管套的專用鋼絲繩，防止吊裝時防腐的損壞及吊裝的牢固。管吊入水中浮起，用拖船沿河道慢慢拖動，保持兩端平衡拖到施工現場，利用人工配合就位，同時潛水員下水進行探測，準確使管道就位在開挖的溝槽里。詳見拖管、沉管示意圖：
　　
　　
　　
　　
　　
　　
　　
　　
　　

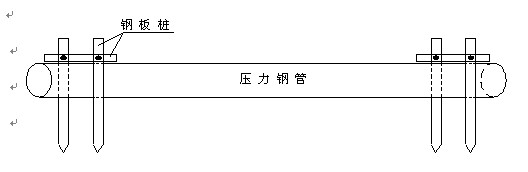

　　管道沉入管溝后，潛水員下水檢查管底與溝底的接觸均勻程度和緊密性，管下如有沖刷應用砂或礫石鋪筑，同時檢查接口情況及測量管頂高程和位置。鋪管后必須穩固壓力管，避免偏移及兩端蹺起，或者中部拱起。因此，鋪管后在壓力管的兩端打鋼板樁來穩管。詳見鋼板樁穩管示意圖。采用3-7cm的碎石將兩側部位及中部直至管頂高程穩固。潛水員檢查合格后再次進行水壓試驗。
　　
　　
　　
　　
　　
　　
　　5、 回填溝槽
　　管道下沉就位并經過壓力試驗合格后及時進行溝槽回填，回填時，應投拋砂礫石將管道固定后，再用細砂均勻回填至管頂上，經復測合格后，用細砂回填至河床最低面。
　　三、 結束語
　　近十幾年來，沉管法在過河管道施工中得到了廣泛的應用，本工程采用沉管法施工具有如下特點：
　　a.管道在地面預制，施工條件好，質量容易保證，又方便施工外防腐層；
　　b.在不影響通航情況下，確保施工按時、按質完成。
　　c.采用沉管施工，可多工作面同時施工，工期相對較短。
　　在今后沉管施工中應注意以下幾點：（1）沉管是水下施工，要充分考慮河道的寬度、水流的大小、河底的地質情況；（2）管道對接。當管道過長而無法在地面一次成型時，宜選擇水上套接，即把管分段浮運至現場，對位、插入套筒、套筒連兩端與管段焊接。
