摘要：施工測量指的是工程開工前及施工中依據設計圖在現場進行恢復建筑物輪廓線、定出構造物位置等測量放樣的作業。是一項極其重要的基礎性工作。測設的失誤，會給工程造成損失。本文闡述了在施工過程中，作為工程測量人員，如何控制好測量是一項非常重要的工作。
　　關鍵詞：施工測量,基本方法
　　1概述
　　在勘探設計階段所建立的控制網，是為測圖而建立的，有時并未考慮施工的需要，所以控制點的分布、密度和精度，都難以滿足施工測量的要求；另外，在平整場地、開挖時，大多控制點被破壞。因此施工之前，需在建筑場地應重新建立專門的施工控制網。測量人員的技術水平直接相系到工程施工，測量?jī)x器操作人員的操作水平將直接影響測量成果的精度；測量施工方案的確定，對測量定位精度及測量施工進度具有決定性的影響。
　　1.1施工控制網的分類
　　施工控制網分為平面控制網和高程控制網兩種。
　　（1）施工平面控制網施工平面控制網可以布設成三角網、導線網、建筑方格網和建筑基線四種形式。
　　①三角網對于地勢起伏較大，通視條件較好的施工場地，可采用三角網。
　　②導線網對于地勢平坦，通視又比較困難的施工場地，可采用導線網。
　　③建筑方格網對于建筑物多為矩形且布置比較規則和密集的施工場地，可采用建筑方格網。
　　④建筑基線對于地勢平坦且又簡單的小型施工場地，可采用建筑基線。
　　（2）施工高程控制網施工高程控制網采用水準網。
　　1.2施工控制網的特點
　　與測圖控制網相比，施工控制網具有控制范圍小、控制點密度大、精度要求高；受干擾大，使用頻繁。
　　2施工場地的平面控制測量
　　2.1施工坐標系與大地坐標系的坐標換算
　　施工坐標系亦稱建筑坐標系，其坐標軸與主要建筑物主軸線平行或垂直，以便用直角坐標法進行建筑物的放樣。
　　施工控制測量的建筑基線和建筑方格網一般采用施工坐標系，而施工坐標系與大地坐標系往往不一致，因此，施工測量前常常需要進行施工坐標系與大地坐標系的坐標換算。
　　

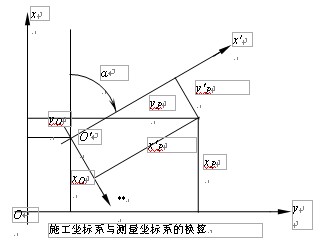

　　如圖所示，設xoy為大地坐標系，x′o′y′為施工坐標系，xo、yo為施工坐標系的原點O′在測量坐標系中的坐標，α為施工坐標系的縱軸o′x′在測量坐標系中的坐標方位角。設已知P點的施工坐標為（x′P、y′P），則可按下式將其換算為大地坐標（xP、yP）：
　　
　　如已知P的大地坐標，則可按下式將其換算為施工坐標：
　　
　　
　　2.2建筑基線
　　建筑基線是建筑場地的施工控制基準線，即在建筑場地布置一條或幾條軸線。它適用于建筑設計總平面圖布置比較簡單的小型建筑場地。
　　（1）建筑基線的布設形式建筑基線的布設形式，應根據建筑物的分布、施工場地地形等因素來確定。常用的布設形式有“一”字形、“L”形、“十”字形和“T”形。
　　
　　（2）建筑基線的布設要求
　　1）建筑基線應盡可能靠近擬建的主要建筑物，并與其主要軸線平行，以便使用比較簡單的直角坐標法進行建筑物的定位。
　　2）建筑基線上的基線點應不少于三個，以便相互檢核。
　　3）建筑基線應盡可能與施工場地的建筑紅線相連。
　　4）基線點位應選在通視良好和不易被破壞的地方，為能長期保存，要埋設永久性的混凝土樁。
　　3施工場地的高程控制測量
　　（1）施工場地高程控制網的建立
　　建筑施工場地的高程控制測量一般采用水準測量方法，應根據施工場地附近的國家或城市已知水準點，測定施工場地水準點的高程，在施工場地上，水準點的密度，應盡可能滿足安置一次儀器即可測設出所需的高程。為了便于檢核和提高測量精度，施工場地高程控制網應布設成閉合或附合路線。
　　（2）基本水準點
　　基本水準點應布設在土質堅實、不受施工影響、無震動和便于實測，并埋設永久性標志。一般情況下，按四等水準測量的方法測定其高程，而對于為連續性生產場地或地下管道測設所建立的基本水準點，則需按三等水準測量的方法測定其高程。
　　（3）施工水準點
　　施工水準點是用來直接測設建筑物高程的。為了測設方便和減少誤差，施工水準點應靠近建筑物。±0水準點的位置，一般選在穩定的建筑物墻、柱的側面，用紅漆繪成頂為水平線的“▼”形，其頂端表示±0位置。
　　4放樣的基本工作
　　施工測量的任務就是根據圖紙的要求，用測量?jī)x器把設計所需要的點的平面位置和高程確定在地面上。施工測量是施工的先導，貫穿于整個施工過程。
　　水工建筑物放樣的程序，遵守“由整體到局部”、“先控制、后細部”的原則。
　　施工放樣的精度與建筑物的大小、結構形式，建筑材料等因素有關。例如，水利工程施工中，鋼筋混凝土工程較土石方工程的放樣精度高，而金屬結構物安裝放樣的精度要求則更高。因此，應根據不同施工對象，選用不同精度的儀器和測量方法。
　　在進行各樣建筑物放樣時，所利用的各控制點必須是同一系統，這樣才能保證各建筑物之間的關系，符合設計要求。測量工作必須按施工進程及時測放建筑物各部分的位置，還要在施工過程中和施工后進行檢測。
　　5測設點的平面位置
　　根據所用的儀器設備、控制點的分布情況、測設場地地形條件及測設點精度要求等條件，可以采用以下幾種方法進行測設工作。
　　（1）直角坐標法
　　直角坐標法是建立在直角坐標原理基礎上測設點位的一種方法。當建筑場地已建立有相互垂直的主軸線或建筑方格網時，一般采用此法。
　　檢查時，可以在已測設的點上架設經緯儀，檢測各個角度是否符合設計要求，并丈量各條邊長。
　　（2）極坐標法
　　極坐標法是根據控制點、水平角和水平距離測設點平面位置的方法。在控制點與測設點間便于鋼尺量距的情況下，采用此法較為適宜，而利用測距儀或全站儀測設水平距離，則沒有此項限制，且工作效率和精度都較高。
　　檢核時，可以采用丈量實地2點之間的水平邊長，并與2點設計坐標反算出的水平邊長進行比較。如果待測設點精度要求較高，可以利用前述的精確方法測設水平角和水平距離。
　　（3）角度交會法
　　角度交會法是在2個控制點上分別安置經緯儀，根據相應的水平角測設出相應的方向，根據兩個方向交會定出點位的一種方法。此法適用于測設點離控制點較遠或量距有困難的情況。檢核方法同于極坐標法。
　　（4）距離交會法
　　距離交會法是從兩個控制點利用兩段已知距離進行交會定點的方法。當建筑場地平坦且便于量距時，用此法較為方便。檢核方法同于極坐標法。
　　6全站儀坐標測設法
　　全站儀不僅具有測設精度高、速度快的特點，而且可以直接測設點的位置。同時，在施工放樣中受天氣和地形條件的影響較小，從而在生產實踐中得到了廣泛應用。
　　全站儀坐標測設法，就是根據控制點和待測設點的坐標定出點位的一種方法。首先，儀器安置在控制點上，使儀器置于測設模式，然后輸入控制點和測設點的坐標，一人持反光棱鏡立在待測設點附近，用望遠鏡照準棱鏡，按坐標測設功能鍵，全站儀顯示出棱鏡位置與測設點的坐標差。根據坐標差值，移動棱鏡位置，直到坐標差值等于零，此時，棱鏡位置即為測設點的點位。
　　為了能夠發現錯誤，每個測設點位置確定后，可以再測定其坐標作為檢核。
　　7結束語
　　在進行各種土建工程時，都需要經過勘測、設計、施工這三個階段。在施工階段，按照設計圖紙進行的測量工作稱為施工測量。施工測量是施工的先導，貫穿于整個施工過程，測量工作者應勤快、認真、細致，減少失誤，造創效益。
