4號礦體：位于礦區北西部，呈層狀、似層狀賦存于當沖組層位中，礦體走向長1070m，厚1.00～4.50m。總體走向北東，傾角25～60°，上陡下緩。礦石質量沿礦體走向由南西～北東錳品位具逐步降低的趨勢。
　　5號礦體：位于礦區北西部，呈層狀、似層狀賦存于當沖組中上部。礦體走向長1500m，厚1.00～2.00m，總體走向北東～北東東，傾角17～38°。在礦石品位沿礦體走向由西～東逐漸降低。
　　6號礦體：位于礦區中北部，礦體呈似層狀賦存于當沖組層間斷裂破碎帶（F2）內，走向長1165m，厚0.6～2.20m。走向北東東～近東西向，傾角35～65°，上陡下緩；沿礦體走向錳品位變化特征為西低東高。
　　7號礦體：位于礦區北部，礦體呈層狀、似層狀賦存于當沖組下部層間構造破碎帶（F3）中，走向長745m，厚1.20～1.70m。走向北東傾角31～41°，北東緩南西陡。在礦石錳含量變化上沿走向表現為北東低南西高。
　　8號礦體：位于礦區北部，礦體呈層狀賦存于當沖組層位中部，走向長788m，厚1.40～2.00m。總體走向北東，傾角32～38°。在礦石錳品位沿走向明顯表現為東高西低的特點。
　　9號礦體：位于礦區北部，礦體呈似層狀賦存于當沖組走向斷裂～層間斷裂破碎帶（F5）中。走向長2100m，厚1.25～4.60m。走向北東，傾角50～66°，南西陡、北東緩。沿礦體走向礦石品位變化不明顯。
　　10號礦體：位于礦區北部，礦體呈似層狀賦存于當沖組一走向斷裂破碎帶（F4）中，走向長1480m，厚1.20～4.30m。礦體產狀變化較大，走向北東～北東東，北東段傾角48～52°，中段傾角近直立，南西段傾角52°。沿礦體走向錳品位變化呈現由高～低～高的特點。
　　坡積礦：區內坡積型氧化錳礦體6個，集中分布于礦區西～北西部當沖組層位區。礦體呈層狀、似層狀賦存于緩山坡～山坡腳處和平緩山包頂之坡積黃土層中下部，由塊狀錳礦石和部分砂粒狀錳礦石間雜黃色粘土、含砂質粘土組成；錳礦塊多呈次棱角狀～次圓狀，直徑多為0.5～3.0㎝，礦石分布較均勻，礦體界線清晰。礦體直接底板為坡積土層，底部基巖為當沖組含錳硅、泥質巖或過渡為氧化錳礦體。
　　3.2礦體地球化學特征

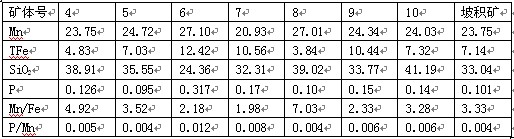

　　表1礦體及坡積礦的相關參數統計表

　　3.3礦石類型
　　礦石結構構造：錳礦石呈深灰、鋼灰～灰黑色，隱晶質結構為主，少數為細晶結構和膠狀結構；礦石構造以塊狀為主,次為花斑狀、角礫狀，少數為多孔狀、土狀、粉末狀、葡萄狀、皮殼狀、豆狀和鐘乳狀構造。
　　礦石礦物組成：礦石礦物以軟錳礦、硬錳礦為主，次為褐鐵礦（原生含錳礦層中錳礦物主要為菱錳礦、錳白云石、錳方解石等含錳碳酸鹽）。脈石礦物成分：主要為隱晶質玉髓、石英等硅質礦物，少量粘土礦物。
　　礦石化學成分：據電子探針和化學分析結果，錳礦石化學成分主要為MnO2、MnO、Fe2O3、FeO、SiO2、Ai2O3、CaO、MgO、Cr2O3等，以上9種組分占礦石總成分的97%以上。
　　礦石組分相關性變化表現為TFe、SiO2含量與Mn品位呈明顯的負相關，隨著礦石中Mn品位的遞增，TFe與SiO2含量呈現逐步下降的變化趨勢，而P含量則表現為先降后升的變化特點。
　　4礦床成因探討
　　4.1礦物質來源
　　賦礦地層下二疊統當沖組是本區的主要含錳層位，其地層含錳豐度值是地殼同巖性豐度值的8～10倍，部分巖性段甚至達66倍，是形成錳礦床的主要物質來源。此外，當沖組下伏層位棲霞組上部含錳硅質灰巖，含錳平均值是地殼同巖性豐度值的7倍，是礦床形成的另一錳礦物質來源。
　　4.2控礦因素
　　錳礦床明顯受控于當沖組含錳層位以及發育于當沖組層位中的層間斷裂構造破碎帶或走向斷裂構造。坡積型錳礦亦主要分布于當沖組層位分布區。當沖組與錳礦化關系密切，是礦床形成物質基礎——礦源層；而發育于當沖組中的各種斷裂構造破碎帶則為礦質沉積場所和賦存空間。總的來說，地層和構造條件為錳礦床形成的主要控制因素。
　　4.3成礦機理研究
　　區內錳礦床主要以淋積成礦作用形成，部分以殘積成礦作用形成。礦床成因類型主要為淋積型，次為錳帽型。主要成礦機理為:當沖組含錳巖石在表生化學風化淋濾作用下，巖石中錳元素被水溶解并遷移到附近層間斷裂破碎帶等構造場所沉淀富集形成淋積型錳礦體。其次為當沖組中的高含錳夾層，在表生氧化作用下，巖石中Ca、Mg、Si等性質相對較活潑的元素被水溶解流失，而錳元素則被氧化形成難溶的高價氧化物殘留于原地發生相對富集而形成錳帽型礦體。
　　
　　參考文獻
　　[1]姚敬劬,蘇長國.湘中湘南古構造成錳盆地及錳礦找礦[M].北京:冶金工業出版社,1998.
　　[2]武金陽.湘南長村優質錳礦成礦特征及找礦方向[J].地質找礦論叢，2005,20（z1）：114-118.

 2/2   首頁 上一頁 1 2
