摘要：利用二極管的單向?qū)щ娦阅軐γ旱V井筒打點信號進行改制的可行性，并介紹了改制后的效果。
　　關鍵詞：二極管，傳輸線路，LED（發光二極管）
　　
　　以往所使用的井筒打點信號多采用的是防爆電鈴和防爆信號燈的組合。井筒信號電纜需要使用四芯。如果發生信號電纜斷開事故，且電纜芯線顏色區分不清，難以準確對接時；會給檢修帶來困難。在使用中127V燈泡也很容易損壞。
　　目前所生產的聲光電鈴，指示燈采用的是6V指示燈泡，亮度小，壽命短。傳輸線同樣需要四芯。
　　現介紹的煤礦井筒打點系統，巧妙利用二級管的單向?qū)щ娦阅埽辉诰邆潆p向打點并且可以給出罐籠（吊桶）運行信號的條件下將信號傳輸線減為三根。如果不設置罐籠（吊桶）運行信號，則僅需要二根傳輸線就可以滿足打點的目的。這樣，在實際使用中大大減少了檢修的難度，減少了檢修時間。
　　該煤礦井筒打點系統采用市售礦用隔爆型127V綜合電鈴改制。
　　
　　1改制后井口信號房及井下信號電鈴內部電路分別如下：
　　
　　1.1井口信號房綜合電鈴改制后的內部電路
　　
　　井口信號房綜合電鈴
　　
　　1.2井下信號綜合電鈴改制后的內部電路
　　

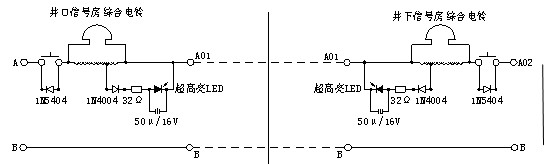

　　1.3將上述二部分電路用二芯電纜連接便組成了聲光信號回路
　　
　　
　　從上圖的電路中可以看出，僅僅采用二芯電纜便可以完成井上、井下的雙向聲光信號的傳遞。
　　該煤礦打點信號系統中的罐籠（吊桶）運行信號可以采用防爆燈或摘除電鈴及電鈴線圈的隔爆型綜合電鈴改制（打點按鈕不拆除）。
　　
　　1.4井口罐籠（吊桶）運行信號裝置的電路按下圖配置
　　
　　電路中采用二種不同光色的超高亮度發光二極管（LED），用以區別井上發出的運行信號還是井下發出的運行信號。
　　這里依然利用二極管的單向?qū)щ娞匦酝瓿删�上、井下的雙向信號傳遞任務。
　
　　1.5井下部分的罐籠（吊桶）運行信號裝置的電路按下圖配置
　　
　　

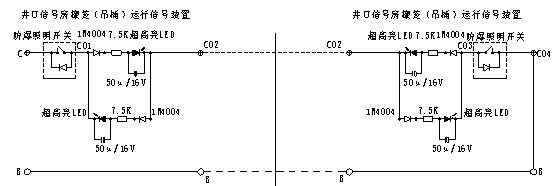

　　1.6將上述二部分電路用二芯電纜連接便組成了罐籠（吊桶）運行信號回路
　　
　　
　　從上面的運行信號回路可以看出采用二芯電纜便能夠完成罐籠（吊桶）的運行信號的傳輸。其中有一條（B）是打點和運行信號的公用線。因此采用三芯電纜便可以完成打點和罐籠（吊桶）運行指示的任務。
　　

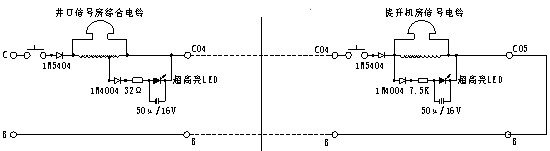

　　1.7井口信號房－提升機房的打點信號系統
　　
　　
　　在井口信號房－提升機房的打點系統中，二極管1N5404不可以缺少。因為采用二只127V交流電鈴串聯用于127V的電路中，如果不加入二極管，則因為加在每只電鈴上的電壓約為63V左右。電鈴不響。加入二極管后，將交流電壓變?yōu)槊}動直流，再適當調整振鈴銜鐵與線圈鐵心的位置，電鈴便可振鈴。雖然聲音少小些，但不影響使用。
　　
　　2改制成本
　　
　　打點裝置和罐籠（吊桶）運行信號裝置采用127V電壓，電流0.35A。打點裝置內部電路的改制，每套大約花費5元。運行信號裝置如果采用隔爆綜合電鈴改制，每套大約花費136元；采用防爆燈改制，每套大約花費65元。
　　
　　3使用效果
　　
　　該裝置在邯鄲市沙果園煤礦副井接替井作為礦井永久提升信號使用，效果良好。
　　該裝置可以使用在鑿井（豎井、斜井）工程中，如果不設置罐籠（吊桶）運行信號，僅使用二芯電纜便可完成打點工作的雙向信號傳輸任務。
　　說明
　　該裝置是在采用成品元件的基礎上，經簡單改制而成。如果有條件，可將電鈴線圈作如下改制，則電鈴的聲音可以大增。
　　線圈采用Φ0.35mm漆包線繞制1300匝，在78匝處抽頭。
　　該信號系統的電原理圖見附圖。
