[摘要]眾所周知，鋼筋保護層是保障鋼筋混凝土構件耐久性和構件受力情況符合設計的重要因素。其中樓板的上排鋼筋，尤其是支座負筋的鋼筋保護層在施工過程中很難控制，筆者試從鋼筋與混凝土共同作用的受力機理，一些的工程項目施工實例，談?wù)劺�用焊接馬凳技術控制鋼筋保護層的技術。
　　[關鍵詞]樓板，上排鋼筋，保護層，厚度，支架
　　在21世紀的今天，高層建筑數量如春筍般增加。于是，新建的建筑物中已大部分采用鋼筋混凝土結構作為建筑結構體系。鋼筋混凝土結構體系是由鋼筋和混凝土組成，二者共同作用和互相保護，共同承擔結構構件所承受的外部荷載。
　　鋼筋混凝土之所以可以共同工作是由它自身的材料性質決定的。首先鋼筋與混凝土有著近似相同的線膨脹系數，不會由環境不同產生過大的應力。其次鋼筋與混凝土之間有良好的粘結力，有時鋼筋的表面也被加工成有間隔的肋條（稱為變形鋼筋）來提高混凝土與鋼筋之間的機械咬合，當此仍不足以傳遞鋼筋與混凝土之間的拉力時，通常將鋼筋的端部彎起180度彎鉤。此外混凝土中的氫氧化鈣提供的堿性環境，在鋼筋表面形成了一層鈍化保護膜，使鋼筋相對于中性與酸性環境下更不易腐蝕。
　　在鋼筋混凝土共同作用的體制中，鋼筋保護層的起到以下作用：
　　1、 保護鋼筋免受外界酸性物質的腐蝕。、
　　由于鐵的化學性質較活潑，容易受水和酸性物質的腐蝕而造成自身受力截面的縮小，而混凝土性質較穩定，且本身與鋼筋粘結牢固又可以為鋼筋提供堿性環境，從而保護鋼筋免受外界的侵蝕。但混凝土也會空氣中的二氧化碳的緩慢侵蝕，所以鋼筋保護層必須有足夠的厚度才能對鋼筋起到足夠的作用，鋼筋保護層的厚度直接影響到鋼筋可以受到保護的時間，從而影響到結構的而久性。所以鋼筋保護層進度不能太薄。
　　2、 控制鋼筋位置處于合適的受力位置。
　　由于鋼筋混凝土構件若要按設計要求承受荷載，就必須有足夠的截面，對于水平受力構件尤其是要有足夠受力截面的高度。這就要求：在鋼筋混凝土構件中，鋼筋的位置必須盡量處于構件的邊緣地帶，越向截面中心靠近就越減少了受力構件的實際受力截面，降低了結構構件的承載力。而鋼筋在構件的位置與鋼筋保護層有密切關系，所以鋼筋保護層厚度不能太厚。
　　因此，鋼筋保護層只能在設計和規范允許范圍內才能保證構件的結構安全性。
　　而樓板又是鋼筋保護層較難控制的一個部位，在一些已竣工工程中已出現由于樓板的彎矩負筋位置過低，降低了樓板的承載力，從而導致板邊出現不同程度的結構裂縫。
　　樓板上排鋼筋的保護層位置難以控制的的原因如下：
　　（1） 樓板構件本身的截面就小，一般為100mm～150mm左右，保護層厚度小一般為15mm，允許偏差值更小，《混凝土結構施工質量驗收規范》（GB50204-2002）中規定：板的保護層厚度偏差為±3mm。
　　（2） 由于是水平構件，施工人員經常在鋼筋上行走、踩踏，施工中的機械也對其產生壓力，極易造成鋼筋位置偏離原有位置，從而導致較大偏差。
　　（3） 板筋一般直徑較小，剛度低，若長度較大則容易被變形從而影響到構件的整體受力性能。
　　現在大部分施工企業對板面的鋼筋保護層采用以下措施進行控制：
　　（1） 板底（下排鋼筋）采用墊塊（一般用砂漿、塑料、金屬等材料制成）控制。
　　（2） 板面（上排鋼筋）采用支架（一般用鋼筋、塑料等材料制成）控制，支架與鋼筋綁扎連接。
　　這樣的措施對板底的下排鋼筋保護層厚度控制還比較有效，而對板面的上排鋼筋控制效果就不太理想了，就算在澆筑混凝土過程安排專人去調整上排鋼筋位置，得到效果也不盡如人意。
　　原因有以下幾個方面：
　　上排鋼筋的支架與鋼筋之間采用采用綁扎連接，二者連接不牢固，上排鋼筋輕易就從支架上被踩落，導致鋼筋支架失效；鋼筋支架的局部失效又導致支架布置過于稀疏，從而嚴重影響到了鋼筋保護層厚度的控制。
　　為了保證鋼筋支架與鋼筋之間的牢固連接，我公司某項目采用焊接工藝，將鋼筋支架與樓板上排鋼筋焊接在一起。該措施的應用使該項目的鋼筋保護層厚度的控制工作取得了良好的成績。
　　該措施具體如下：

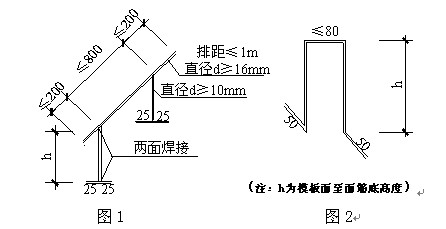

　　1、 鋼筋支架采用鋼筋彎曲或焊接制作而成。當板面受力鋼筋和分布鋼筋的直徑均小于10mm時，應采用圖1所示支架，支架間距為：當采用��6分布筋時不大于500mm，當采用��8分布筋時不大于800mm，支架與受支承鋼筋應綁扎牢固。當板面受力鋼筋和分布鋼筋的直徑均不小于10mm時，可采用圖2所示馬蹬作支架。馬蹬在縱橫兩個方向的間距均不大于800mm，并與受支承的鋼筋綁扎牢固。當板厚h≤200mm時馬蹬可用��10鋼筋制做；當200mm≤h≤300mm時馬蹬應用��12鋼筋制做；當h>300mm時，制作馬蹬的鋼筋應適當加大。
　　

　　2、鋼筋支架在板內的布置情況如下：
　　（1） 鋼筋支架平面上呈梅花型布置。

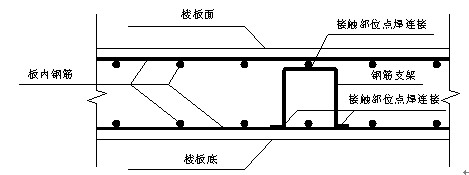

　　（2） 鋼筋支架布置于板的上下二排鋼筋之間，支架頂與上排鋼筋點焊連接，支架底與下排鋼筋點焊連接，如圖3所示。
　　3、支架高度=樓板厚度-樓板鋼筋保護層厚度×2-上下兩排鋼筋直徑之和。
　　4、鋼筋支架與鋼筋連接完畢后，上排鋼筋、下排鋼筋、鋼筋支架組成一個有足夠剛度的支撐體系，足以承受來自施工人員、施工機械的臨時施工荷載。不必再派專人去修整上排鋼筋的位置。
　　
　　
　　實踐證明：應用了該方法控制樓板上排鋼筋保護層的項目，上排鋼筋的保護層厚度控制得非常好。經事后用掃描儀進行檢測，樓板上排鋼筋鋼筋保護層厚度為12～18mm之間，平均厚度為16mm，完全符合設計圖紙和施工規范的要求。
　　
　　綜上所述：
　　采取鋼筋支架與鋼筋焊接的施工工藝可以有效地控制樓板鋼筋上排鋼筋的鋼筋保護層，雖然人工成本稍高，花費時間也相對多一些，但這樣做質量非常好，而且多花費的時間可以通過合理的施工組織進行緩沖。總體來講，這項施工工藝的綜合效益還是比較高的。
