摘要：隨著高層建筑在我國的迅速發展，建筑高度的不斷增加，建筑類型與功能愈來愈復雜，結構體系的更加多樣化，高層建筑結構設計也越來越成為結構工程師設計工作的主要重點和難點之所在。本文就高層建筑結構設計的特點和高層建筑的結構變形特點進行分析，并對設計過程中常見問題進行解析。
　　關鍵詞：高層建筑設計；設計分析；常見問題探討；
　　一．高層建筑結構設計特點
　　1.1水平荷載成為決定因素
　　一方面，因為樓房自重和樓面使用荷載在豎向構件中所引起的軸力和彎矩的數值，僅與樓房高度的一次方成正比；而水平荷載對結構產生的傾覆力矩，以及由此在豎向構件中引起的軸力，是與樓房高度的兩次方成正比；另一方面，對一定高度樓房來說，豎向荷載大體上是定值，而作為水平荷載的風荷載和地震作用，其數值是隨結構動力特性的不同而有較大幅度的變化。
　　1.2軸向變形不容忽視
　　高層建筑中，豎向荷載數值很大，能夠在柱中引起較大的軸向變形，從而會對連續梁彎矩產生影響，造成連續梁中間支座處的負彎矩值減小，跨中正彎矩和端支座負彎矩值增大；還會對預制構件的下料長度產生影響，要求根據軸向變形計算值，對下料長度進行調整；另外對構件剪力和側移產生影響，與考慮構件豎向變形比較，會得出偏于不安全的結果。
　　1.3側移成為控制指標
　　與較低樓房不同，結構側移已成為高層建筑結構設計中的關鍵因素。隨著樓房高度的增加，水平荷載下結構的側移變形迅速增大，因而結構在水平荷載作用下的側移應被控制在某一限度之內。
　　1.4結構延性是重要設計指標
　　相對于較低樓房而言,高層建筑結構更柔一些，在地震作用下的變形更大一些。為了使結構在進入塑性變形階段后仍具有較強的變形能力，避免倒塌，特別需要在構造上采取恰當?shù)拇胧�，來保證結構具有足夠的延性。
　　二．高層建筑結構的變形特點
　　在豎向荷載作用下，高層建筑結構的變形主要是豎向構件的壓縮變形。由于各豎向構件的應力大小不同，因而其壓縮變形大小也不同。在鋼筋混凝土結構中，由于在施工過程中的找平，同時由于各豎向構件的基底軸力大小不同，若不對基底應力進行調整，也可能導致基礎產生不均勻沉降。在水平荷載作用下，高層建筑結構最大的頂點位移為：水平均布荷載△max=qH4/8EI，倒三角形水平荷載max=11qH4/120EI，式中EI為結構，從以上可看出，結構頂點位移與其總高度的四次方成正比。則又比水平荷載作用下的內力累積效應增加更快，這就說明，高層建筑結構對結構的水平側移是相當敏感的。水平荷載作用下所引起的結構內力及側移是高層建筑結構設計的主要控制因素。所以結構應具備較大的抗側度，而不僅僅滿足強度、剛度和穩定要求。
　　三．高層建筑結構分析
　　3.1高層建筑結構分析的基本假定
　　高層建筑結構是由豎向抗側力構件（框架、剪力墻、筒體等）通過水平樓板連接構成的大型空間結構體系，要想完全精確地按照三維空間結構進行分析是十分困難的。各種實用的分析方法都需要對計算模型引入不同程度的簡化。以下是常見的一些基本假定：
　�。�1）彈性假定：目前，工程上使用的高層建筑結構分析方法均采用彈性的計算方法。在垂直荷載或一般風力作用下，結構通常處于彈性工作階段，這一假定基本符合結構的實際工作狀況。但是，在遭受地震或強臺風作用時，高層建筑結構往往會產生較大的位移而出現裂縫，進入到彈塑性工作階段。如果此時仍按彈性方法計算內力和位移，則不能反映結構的真實工作狀態，而應按彈塑性動力分析方法進行設計。
　�。�2）小變形假定：小變形假定也是各種方法普遍采用的基本假定。有不少研究人員對幾何非線性問題（P-Δ效應）進行了研究。一般認為，當頂點水平位移Δ與建筑物高度H的比值Δ/H>1/500時，則P-Δ效應的影響就不能忽視。
　　（3）剛性樓板假定：許多高層建筑結構的分析方法均假定樓板在自身平面內的剛度無限大，而平面外的剛度則忽略不計。這一假定大大減少了結構位移的自由度，簡化了計算方法，并為采用空間薄壁桿件理論計算筒體結構提供了條件。一般來講，對于框架體系和剪力墻體系，采用這一假定是完全可以的。但是，對于豎向剛度有突變的結構，如樓板剛度較小、主要抗側力構件間距過大或是層數較少等情況，則樓板變形的影響較大，特別是對結構底部和頂部各層內力和位移的影響更為明顯�？蓪�這些樓層的剪力作適當調整來考慮這種影響。
　　（4）計算圖形的假定：高層建筑結構體系整體分析采用的計算圖形主要是三維空間分析。二維協同分析并未考慮抗側力構件的公共節點在樓面外的位移協調（豎向位移和轉角的協調），而且忽略了抗側力構件平面外的剛度和扭轉剛度，對于具有明顯空間工作性能的筒體結構也是不妥的。三維空間分析的普通桿單元每一節點有6個自由度；按符拉索夫薄壁桿理論分析的桿端節點還應考慮截面翹曲。
　　3.2高層建筑結構靜力分析方法
　　（1）框架-剪力墻結構：框架-剪力墻結構內力與位移計算的方法很多，大多采用連梁連續化假定。由剪力墻與框架水平位移或轉角相等的位移協調條件，可以建立位移與外荷載之間的微分方程來求解。由于采用的未知量和考慮因素的不同，各種方法解答的具體形式也不相同。框架-剪力墻的機算方法，通常是將結構轉化為等效壁式框架，采用桿系結構矩陣位移法求解。
　　（2）剪力墻結構：剪力墻的受力特性與變形狀態主要取決于剪力墻的開洞情況。按受力特性的不同，單片剪力墻可分為單肢墻、小開口整體墻、聯肢墻、特殊開洞墻、框支墻等各種類型。剪力墻的類型不同，其截面應力分布也不同，計算內力與位移時需采用相應的計算方法。剪力墻結構的機算方法是平面有限單元法，此法較為精確，而且適用于各類剪力墻。但由于其自由度較多,機時耗費較大，目前一般只用于特殊開洞墻、框支墻的過渡層等應力分布復雜的情況。
　�。�3）筒體結構：按照對計算模型處理手法的不同，筒體結構的分析方法可分為3類：等效連續化方法、等效離散化方法和三維空間分析。等效連續化方法是將結構中的離散桿件作等效連續化處理。一種是只進行幾何分布上的連續化，以便應用連續函數描述其內力；另一種是作幾何和物理上來分析。這類方法包括核心筒的框架分析法和平面框架子結構法等。比等效連續化和等效離散化更為精確的計算模型,是完全按三維空間結構來分析筒體結構體系，其中應用最廣的是空間桿薄壁桿系矩陣位移法。這種方法是將高層結構體系視為由空間梁元、空間柱元和薄壁柱元組合而成的空間桿系結構，空間梁柱每端節點有6個自由度。核心筒或剪力墻的墻肢采用符拉索夫薄壁桿件理論分析，每端節點有7個自由度,比空間桿增加了1個翹曲自由度，對應的內力是雙彎矩。三維空間分析的精度較高，但其未知量較多,計算量較大，在不引入其他假定時，每一樓層的總自由度數為6Nc+7Nw（Nc、Nw為柱及墻肢數目）。通常均引入剛性樓板假定，并假定同一樓面上各薄壁柱的翹曲角相等，這樣每一樓層的總自由度數降為3（Nc+Nw）+4，這是目前工程上采用最多的計算模型。
　　四．高層建筑結構設計過程中常見的問題及其對策
　　4.1高度問題
　　按我國現行《高層建筑混凝土結構技術規程》(JGJ3-2002)規定,綜合考慮經濟與適用的原則,給出了各種常見結構體系的最大適用高度,詳見表1。這個高度是在我國目前建筑科研水平、經濟發展水平和施工技術水平下,較為穩妥的,也是與目前整個土木工程規范體系相協調的�？蓪嶋H上,已有許多混凝土結構高層建筑的高度超過了這個限制,如:采用組合結構體系的金茂大廈,高達420115m(建筑高度);采用混凝土結構體系的中信廣場,也高達322m(建筑高度)。對于超高限建筑物,應當采取科學謹慎的態度。因為在地震力作用下,超高限建筑物的變形破壞性態會發生很大的變化。隨著建筑物高度的增加,許多影響因素將發生質變,即有些參數本身超出了現有規范的適宜范圍,如安全指標、延性要求、材料性能、荷載取值、力學模型選取等。

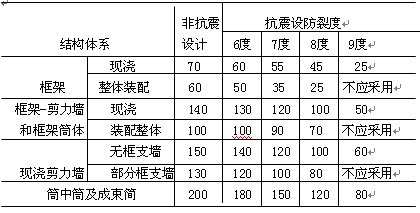

　　表1鋼筋混凝土結構高樓的最大適用高度
　　
　　4.2材料的選用和結構體系問題
　　在地震多發區,采用何種建筑材料或結構體系較為合理是工程技術人員非常重視的問題。我國150m以上的建筑,采用了三種主要結構體系:框一筒、筒中筒和框架一支撐。這些也是其他國家高層建筑經常采用的主要結構體系。但國外在地震區,多是以鋼結構為主,而在我國,鋼筋混凝土結構及混合結構占了90%。如此高的鋼筋混凝土結構及混合結構,在國內外都還沒有經受較大地震作用的考驗�；旌辖Y(jié)構的鋼筋混凝土內筒往往要承受80%以上的地震作用剪力,有的高達90%以上。由于結構以鋼筋混凝土核心筒為主,變形控制要以鋼筋混凝土結構的位移限值為基準。但因其彎曲變形的側移較大,靠剛度很小的鋼框架協同工作減小側移,不僅增大了鋼結構的負擔,而且效果不大,有時不得不加大混凝土筒的剛度或設置伸臂結構,形成加強層才能滿足規范側移限值。此外,在結構體系或柱距變化時,需要設置結構轉換層。加強層和轉換層都在本層形成大剛度而導致結構剛度突變,常常會使與加強層或轉換層相鄰的柱構件剪力突然加大,且加強層伸臂構件或轉換層構件與外框架柱連接處很難實現強柱弱梁。此在需要設置加強層及轉換層時,要慎重選擇其結構模式,盡量降低其本身剛度,以減少不利影響。在高層建筑中,根據現在我國建筑鋼材的類型、品種和鋼結構的加工制造能力,建議盡可能采用鋼骨混凝土結構、鋼管混凝土(柱)結構或鋼結構,以減小柱斷面尺寸,并改善結構的抗震性能。在超過一定高度后,為減小風振,鋼骨(鋼管)混凝土通常作為首選。采用格構式的型鋼時,震害嚴重,采用實腹式的熱軋型鋼或焊接工字鋼的,則震害要減少許多。
　　4.3軸壓比與短柱問題
　　在鋼筋混凝土高層建筑結構中,往往為了控制柱的軸壓比而使柱的截面很大,而柱的縱向鋼筋卻為構造配筋。即使采用高強混凝土,柱斷面尺寸也不能明顯減小。限制柱的軸壓比是為了使柱子處于大偏壓狀態,防止受拉鋼筋未達屈服而混凝土被壓碎。柱的塑性變形能力小,則結構的延性就差,當遭遇地震時,耗散和吸收地震能量少,結構容易被破壞。但是在結構中若能保證強柱弱梁設計,且梁具有良好延性,則柱子進入屈服的可能性就大大減少,此時可放松軸壓比值。另外,許多高層建筑底幾層柱的長細比雖然小于4,但并不一定是短柱。因為確定是不是短柱的參數是柱的剪跨比,只有剪跨比小于2的柱才是短柱。有專家學者提出現行抗震規范應采用較高軸壓比。但是即使能調整軸壓比限值,柱斷面并不能由于略微增大軸壓比限值而顯著減小。因此在抗震的超高層建筑中采用鋼筋混凝土是否合理值得商榷。
　　4.4在某些烈度區采用較低的抗震措施與構造措施
　　現在許多專家學者提出,現行的建筑結構設計安全度己不能適應國情的需要,認為我國“取用了可能是世界上最低的結構設計安全度”并主張“建筑結構設計的安全度水平應該大幅度提高”。此外,對于“小震不壞,中震可修,大震不倒”這個抗震設計原則,在新形勢下也有重新審核的必要。我國現行抗震設防標準比較低,當取50年為分析年限時,小震烈度對應的被超越概率為6312%,重現期為50年,中震烈度對應的被超越的概率為10%,重現期為475年,大震對應的超越的概率為2%左右,重現期為2000年左右,同時規定抗震設防烈度與設計基本地震加速度的對應關系。設防標準低的根本原因在于國家財力物力有限。我國建筑結構抗震設計除了設防烈度較低外,具體抗震計算方法和構造規定的安全度也不如國外;在配筋率、軸壓比、梁柱承載力匹配等一系列保證抗震延性的要求上,與外國相比,也有異同,其中的8度區,我國就明顯不如外國嚴格。隨著社會財富的增長,結構失效帶來的損失愈來愈大,加之結構造價在整個投資中的比例下降,因而結構在設防烈度下應該采用彈性設計,特別是高烈度區要有嚴格的抗震措施與抗震構造措施來保證結構的安全。
　　五.結語
　　高層建筑結構設計中應根據實際情況做好結構分析，多做方案比較，根據使用功能和受力的合理性確定好結構的體系，是用剪力墻結構還是框架結構等，再從結構的整體去分析它的剛度比、周期比、剪重比、位移比、是否考慮P-Δ效應、結構穩定驗算等。高層建筑的豎向結構體系從上到下一層層地傳遞累積著重力荷載,因此要求較大的柱或墻截面來承受這些荷載。同時,這些豎向結構體系還必須把風荷載或地震作用等側向荷載傳給基礎。可是,與豎向荷載相比,側向荷載對建筑物的效應不是線性的,而是隨建筑物的增高而迅速增大。高層建筑結構設計有如下一些特點:水平荷載起控制作用,側面位移必須加以限制,軸向變形在側移中占有很大的份額,所以在結構體系選型時應充分考慮這幾個特點。對于低層、多層或高層建筑,其豎向和水平結構體系設計的基本原理是相同的。但隨著高度的增加,由于以下兩個原因,豎向結構體系成為設計的控制因素:一個是較大的豎向荷要求有較大的柱、墻和井筒;另一個更重要的是,側向力所產生的傾覆力矩和剪切變形要大得多,高層建筑結構設計人員必須以精心設計來保證。
