【摘要】針對具體的一處建筑邊坡，在考慮人居環境美觀和諧的前提下，借鑒高速公路路塹邊坡中常見的防護加固工程經驗，結合實際工況，本著經濟合理、安全可靠、美觀實用的設計理念，對場區邊坡進行支護設計。
　　【關鍵詞】建筑邊坡，防護加固，整治工程設計，人居環境
　　1工程概況
　　建筑邊坡山體地質災害較為發育，特別是在臺風暴雨和邊坡開挖等因素觸發作用下，曾發生不同規模的邊坡變形破壞，造成不同程度的損失和危害。場地區域地質背景比較復雜，對邊坡坡體穩定性影響明顯，邊坡穩定性在強降水、地震、外部強大荷載條件下，容易產生崩塌、滑坡等不良地質災害。為確保本建筑場區邊坡穩定和人們生命財產安全，必須對本段邊坡進行防護加固處理。
　　2工程地質條件
　　2.1氣候氣象環境
　　工程場地屬亞熱帶海洋性氣候，溫暖濕潤，雨量充沛，年平均氣溫為19.6℃，年平均降雨量為1342.5mm。每年6～9月為臺風季節，最大臺風降水量為276mm/(3h)。每年4～9月為雨期，降水量可占全年的70%。
　　2.2地形地貌特征
　　場地原始地貌屬剝蝕殘丘地貌單元，自然邊坡坡度約10°～20°，坡面植被較發育。坡體前緣因場地平整已開挖形成人工邊坡，坡體巖土裸露，坡面基本無植被分布。人工邊坡頂?shù)讟?biāo)高在96～112m之間，開挖坡率一般較陡，多達50°～70°。
　　2.3工程地質條件
　　該邊坡場區地層巖性主要為花崗巖和凝灰?guī)r。邊坡巖土層結構自上至下包括:全風化花崗巖、砂土狀強風化花崗巖、碎塊狀強風化花崗巖、微風化花崗巖，以及碎塊狀強風化凝灰?guī)r和微風化凝灰?guī)r。
　　該邊坡工程場區地質構造不甚發育，花崗巖與凝灰?guī)r呈侵入接觸關系。經邊坡開挖揭露碎塊狀強風化凝灰?guī)r巖體結構面較發育，主要裂面有:220°～230°∠70°～75°、230°∠15°、175°∠55°～85°、315°∠10°、280°∠85°、305°∠25°和350°∠25°等幾組，其中，220°～230°∠70°～75°和230°∠15°陡緩兩組結構面為邊坡穩定控制性不利結構面，且后者為夾泥軟弱結構面。
　　2.4水文地質條件
　　該邊坡場區地下水主要賦存于風化巖裂隙中，屬裂隙潛水類型，其補給來源主要為大氣降水。匯水面積約13614m2，大氣降水大部分形成地表徑流往山體的西南側排泄，少部分滲入山體或漫流排泄。經現場開挖坡面揭露，在場地9#樓北側人工開挖邊坡上見潮濕帶或局部裂面滲水跡象，未見明顯泉眼出露。
　　3邊坡災害歷史及變形現狀
　　本場區見有自然邊坡因暴雨等因素觸發產生崩塌或滑移遺跡，該建筑場地既有開挖邊坡未見明顯的變形或破壞。
　　4邊坡工程設計
　　4.1邊坡工程平面設計
　　基于設計合同及設計會審意見，結合該段邊坡工程特點，充分利用建筑紅線用地和邊坡自穩條件。其中，邊坡坡腳距既有建筑物或擬建建筑物間距大于5m，設計場地開挖邊坡坡頂線原則設在建筑紅線控制范圍之內(±5m)，見該邊坡防護加固工程平面布置如圖1所示。
　　

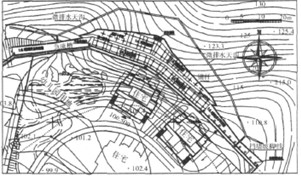

　　圖1邊坡防護加固工程布置平面圖
　　4.2邊坡工程斷面設計
　　根據該段邊坡地形地貌條件、坡體結構特征、巖土力學性質、以及嚴格控制用地原則并兼顧最大限度發揮坡體自穩能力，綜合設計該段邊坡坡形坡率。
　　5邊坡穩定性分析
　　5.1計算斷面
　　該段邊坡8-8斷面為最高斷面，取定為設計主斷面;14-14斷面為地形溝槽代表性斷面，取定為輔助斷面。基于該邊坡巖土工程詳細勘察報告與現場踏勘調查資料，分別對該兩斷面進行穩定性分析計算。
　　5.2力學參數
　　該段邊坡巖土工程詳細勘察報告建議參數如表1所示。

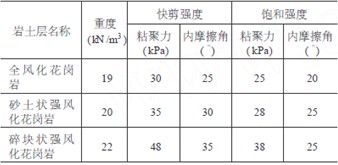

　　表1地勘報告建議參數表
　　
　　圖1不利結構面指標反算(Fs=1.1)
　　5.4邊坡穩定性計算
　　根據該段邊坡斷面設計，邊坡設計為兩級臺階式邊坡。第一級邊坡坡率為1∶0.5，高度8m;第二級邊坡坡率為1∶0.75，最大邊坡高度約10m;級間平臺寬1m。8-8斷面的計算參數基于該段邊坡巖土工程詳細勘察報告，結合反算參數綜合確定，如表2所示。
　　表28-8斷面計算參數表
　　
　　結合該邊坡場區現狀工況條件及發展工況條件，14-14斷面各巖土層力學計算參數取地勘報告的飽和剪強度之小值，如表3所示。

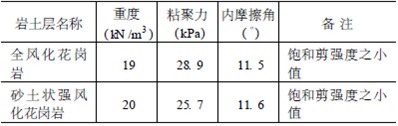

　　表314-14斷面計算參數表
　　
　　基本8-8斷面和14-14斷面的計算參數，采用平面與圓弧相結合的計算方法(如Geo-Slope軟件)，計算8-8斷面在支擋加固前的邊坡穩定安全系數為:Fs=1.0，計算14-14斷面在支擋加固前的邊坡穩定安全系數為:Fs=0.971�？梢�(jiàn)，該兩設計斷面在支擋加固前的穩定性均不能滿足《建筑邊坡工程技術規范》對邊坡穩定安全系數之規定，潛在破壞模式如圖2所示。
　　6支擋加固工程檢算
　　6.1防護加固工程方案
　　由于設計邊坡穩定性不滿足規范要求，需要進行有效防護與支擋加固工程處理。本段邊坡在設計坡形坡率的條件下，采用支擋與加固相結合、圬工防護與綠化防護相結合、地表排水與地下排水相結合，并兼顧美觀與生態的綜合防護加固工程措施，確保邊坡穩定與安全。
　　根據該段邊坡防護加固工程方案設計，擬對8-8斷面之第一二級坡面設計預應力錨索框架加固，設計錨索框架單片寬度為6m，高8m，每片框架上設4孔預應力錨索，錨孔間距3m，單孔預應力錨索設計拉力為450kN。擬對14-14斷面設計擋土墻支擋，擋墻設計抗力為150kN/m。
　　6.2支擋加固工程驗算
　　在正常工況條件下，計算8-8斷面加固后的邊坡穩定安全系數為:Fs=1.334，計算14-14斷面支擋后的邊坡穩定安全系數為:Fs=1.30，如圖3所示。滿足《建筑邊坡工程技術規范》對邊坡穩定安全系數之規定。
　　該場區抗震設防烈度為7度區，設計基本地震加速度為0.1g，地震作用綜合系數為0.25，計算8-8斷面加固后在
　　
　　（a）8-8斷面
　　
　　(b)14-14斷面
　　圖2設計邊坡支擋加固前穩定性分析計算成果圖
　　
　　（a）8-8斷面
　　
　　(b)14-14斷面
　　圖4設計邊坡支擋加固后穩定性驗算成果圖(地震工況條件)
　　地震工況條件下的邊坡穩定安全系數為:Fs=1.28，計算14-14斷面支擋后在地震工況條件下的邊坡穩定安全系數為:Fs=1.25，如圖4所示。滿足相關規范與規定的要求。
　　7防護加固工程設計
　　基于該段邊坡巖土工程詳細勘察報告、現場踏勘與調查以及對該場區邊坡工程的用地控制與要求等，經過系統的計算分析與多個方案比選，決定采用緊收邊坡坡腳、適當放陡邊坡坡率和重點支擋加固防護的綜合防護加固工程方案。在邊坡的主體設計預應力錨索框架和預應力錨索十字板加固，在邊坡兩側的原地形溝槽部位采用坡腳半擋墻工程加固。該邊坡地表排水工程設計采用坡頂截水溝、坡面急流槽和坡腳排水溝相結合，組成了一套完整的排水系統。采用TBS植草技術對其第二級邊坡坡頂和兩側的未設結構加固坡面進行植被防護;采用預制六棱塊培土植草技術對錨索框架的框格內、半擋墻的孔窗內進行植被防護。
　　8結論
　　(1)對住宅區建筑邊坡，恰當選取邊坡防護整治工程措施可以有效地控制邊坡變形，保證邊坡結構工程的安全，避免邊坡在不利工況下發生進一步的變形破壞。
　　(2)在邊坡穩定性計算中，通過合適的數值模擬，先反算不利結構面的主要參數指標，再利用所得反算指標來驗算邊坡的整體穩定性以及加固工程的效果，以此來調整防護加固整治工程的設計，既安全又經濟。
　　(3)建筑邊坡綠化景觀工程尤其重要，必須考慮做到環境的和諧、美觀。
