[摘 要] 對浮筑樓板保溫隔聲技術的性能特點進行了分析，對研發過程中需要重點關注的幾個問題進行了研究，并提出相應的建議，以指導產品生產和工程應用。

　　[關鍵詞] 分戶樓板;浮筑樓板;撞擊聲隔聲;保溫

　　1 背景

　　與發達國家不同，我國的住宅主要是多、高層建 筑，樓上下分戶樓板的撞擊噪音干擾一直是鄰里糾紛的熱點，嚴重影響了廣大居民的居住品質。 為解決這一問題，《江蘇省綠 色 建 筑 設 計 標 準》DGJ32/J 173-2014要求 住 宅 建 筑 分 戶樓板的計權規范化撞擊聲壓級不大于75dB。 而常見厚度的鋼筋混凝土樓板的計權標準化撞擊聲壓級在78dB～82dB左右，故需要進行隔聲處理。江蘇省等長江中下游地區住宅的采暖空調多為間歇模式運行，分戶樓板是主要的圍護結構傳熱構件。因此，《江蘇省居住建筑熱環境和節能設計標準》DGJ32/J 71-2014對居住建筑的分戶樓板的熱工性能提出了明確要求， 最低一檔的K值應不大于2.0W/(m2 ·K);常見厚度的鋼筋混凝土樓板K 值約 在14W/(m2 ·K)～17W/(m2 ·K)，遠遠 不 能 滿 足 要 求，應 采取保溫措施。

　　2 常見的分戶樓板保溫、隔聲技術

　　傳統的樓板隔聲做法是在在樓板承重層上設置具有一定彈性的隔聲減振材料， 在其上再澆筑1層40mm～50mm的配筋細石混凝土作為保護面層， 面層和墻體交接處有相應的隔離構造，從而保證隔聲性能的改善，這就是浮筑樓板技術。而常見的樓面保溫做法，一種是在樓板上表面澆筑保溫砂漿或輕質混凝土，一種是在板底鋪貼保溫材料;還有一種是在樓板承重層上表面鋪設保溫板， 再澆筑配筋細石混凝土，作為保護面層。在已有的相關建筑標準設計圖集中，樓板保溫、隔聲的傳統做法只需要考慮滿足單項功能要求， 因此保溫樓地面和隔聲樓面的構造、 材料等各不相同。 為了節約建筑空間(層高)和造價，簡化施工工藝，減少工序，江蘇省建 筑科 學研究院有限公司指導、 協助多家企業研發了集保溫和隔聲功能于一體的分戶樓板保溫隔聲技術， 并已有一定工程應用。 分戶樓板保溫隔聲一體化技術可大致分為浮筑樓板和輕質砂漿(混凝土)2類。

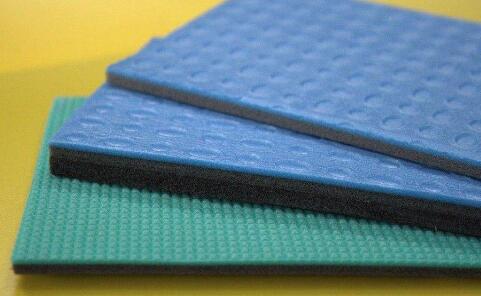

　　(1)浮筑樓板保溫隔聲技術在原有的浮筑樓板隔聲技術的基礎上， 考慮到樓板保溫的要求，將具有一定厚度、低導熱系數的彈性墊層產品同時作為保溫和隔聲層使用。目前常見的多為均一材質產品，如BGL建筑樓地面保溫隔聲系統。 該系統保溫隔聲墊層為經 過 切割、擠 壓 加工 石 墨EPS板，石墨EPS板同 時 起 到 保 溫和隔聲層作用。市場上也有少量多層復合的產品，如電子交聯聚乙烯復合保溫隔音墊產品。該產品第1層為電子交聯聚乙烯隔音墊，是起隔聲用的彈性墊層;其下膠粘 了1層玻 璃纖維氈，用作保溫層。

　　(2)輕質砂漿(混凝土)保溫隔聲技術在原有的輕質砂漿 (混凝土) 保溫樓地面技術的基礎上，將輕質保溫砂漿(混凝土)直接澆筑在樓板上(配筋或者不配筋)，經過振搗、養護形成的樓面保溫隔聲層。輕質保溫砂漿(混凝土)作為保溫隔聲層，同時直接替代細石混凝土、防護砂漿等地面面層。 該技術價格低，易施工;但隔聲性能較差，強度和保溫性能難以同時滿足國家、省相關標準中對樓地面面層強度及分戶樓板保溫的要求， 并且有材料質量不穩定、現場工程質量難以保證等問題，因此不推薦使用。

　　3 浮筑樓板保溫隔聲技術特點分析

　　3.1 隔聲性能的影響因素一般而言， 鋼筋混凝土材料具有良好的空氣聲隔聲性能，120mm厚的 鋼 筋 混 凝 土 樓 板 空 氣 聲 隔 聲 量 約 為48dB～ 50dB， 已可 滿 足 綠 色 建 筑 相 關 標 準 對 于 室 內 聲 環 境 的 要求。因此浮筑樓板保溫隔聲技術研發時，主要考慮撞擊聲隔聲性能的改善。

　　3.2 保溫性能的影響因素分戶樓板傳熱系數主要取決 于保 溫 層 的熱 阻 大 小;熱阻越大，樓板傳熱系數越小，保溫性能就越好。 保溫層的熱阻計算公式見式(3)。 R= δ λ (2)式中： R ——保溫層的熱阻(㎡·K/W); δ——保溫層的厚度; λ——保溫材料的導熱系數〔W/(m·K)〕。由式(3)可知，保溫材料導熱系數越低、保溫層越厚，樓板的保溫性能越好。 根據計算， 保溫材料導熱系數在0.03 W / (m·K)～0.04 W / (m·K)附近時，15mm～20mm厚才能滿足分戶樓板65%節能率的要求。

　　3.3 質量通病防治浮筑式保溫隔聲樓板系統最常見的質量通病就是細石混凝土面層開裂，表現形式可能為不規則裂縫、墻角處的斜裂縫，或為平行于墻邊的橫向、豎向裂縫。 面層開裂的主要原因如下：(1)現澆樓板基層不平整。 現澆樓板地坪基層不平整，特別是局部的凸凹不平，導致保溫板鋪設不平整，從而引起上部澆筑的細石混凝土面層厚薄不均勻，易產生裂縫。故鋪設保溫隔聲墊層前，應先認真清理、找平基層。(2)彈性墊層彈性過大。 某些彈性墊層材料，如交聯聚乙烯發泡塑料，由于其生產工藝和應用條件所限，生產厚度較大時發泡率將大幅提高，這將導致其彈性過大，在混凝土澆筑及以后日常使用時壓縮變形加大， 增加了細石混凝土面層開裂的可能性。

　　4 建議

　　浮筑樓板保溫隔聲技術既可以采用均一材質的保溫隔聲墊層，也可以將彈性墊層和保溫層進行復合，用浮筑樓板的方式同時實現保溫、隔聲，技術方案合理，性能良好，具有較好的推廣前景。 在該技術的研發過程中，應注意：(1)為滿足保溫性能，保溫層厚度不宜低于15mm;(2)應測試墊層產品的應力-應變曲線，以 確 定正 常 使用時狀態下的壓縮變形， 判斷最大荷載下的變形是否處于可恢復的彈性范圍;(3)應控制保溫層、彈性墊層吸水率，不宜大于15%。(4)施工過程中，應采取嚴格的質 量通 病 防 治措 施，如認真清理找平基層、準確控制面層鋼筋(間距)和位置、合理切割分格縫、嚴格設置豎向隔離構造等。(5)設計、施工時，應采取嚴格的聲橋阻斷措施。

　　參考文獻

　　[1] 謝浩. 浮筑樓板隔聲問題的探討[J]. 四川建筑科學研究， 1996(2):54-56.

　　《浮筑樓板保溫隔聲技術研發的一些問題》來源：《江蘇建筑》，作者：張海遐，韓偉，許錦峰。
