摘 要：近年來，隨著我國經(jīng)濟(jì)的發(fā)展與進(jìn)步，我國建筑行業(yè)得到了飛速的發(fā)展，建筑工程數(shù)量不斷的增加。 在建筑工程施工過程中，鋼筋混凝土結(jié)構(gòu)應(yīng)用極為廣泛，其有效的提升了建筑的結(jié)構(gòu)強(qiáng)度與質(zhì)量，但是在施工過程中，一旦處理不當(dāng)將會導(dǎo)致鋼筋混凝土裂縫的出現(xiàn)。 本文詳細(xì)的分析了建筑工程鋼筋混凝土雷鋒產(chǎn)生的原因，并針對這些原因提出了相應(yīng)的防治措施，以期促進(jìn)建筑工程質(zhì)量的提升。

　　關(guān)鍵詞：建筑工程;鋼筋;混凝土;裂縫;產(chǎn)生原因;防治

　　引 言

　　在建筑工程施工中，鋼筋混凝土應(yīng)用極為廣泛，但是其施工技術(shù)也存在一定的難點，在施工過程中一旦控制不好極易出現(xiàn)裂縫。在建筑工程中，很多建筑的結(jié)構(gòu)問題都是由裂縫發(fā)展而來的，因此在建筑工程施工過程中，一定要重視鋼筋混凝土裂縫問題，仔細(xì)的分析裂縫產(chǎn)生的原因，針對具體的原因采取相應(yīng)的解決辦法，最大程度上確保鋼筋混凝土施工的質(zhì)量，確保建筑項目的安全性與穩(wěn)定性。

　　1 混凝土及混凝土裂縫

　　在建筑工程施工中，混凝土的應(yīng)用極為廣泛，其是現(xiàn)代建筑工程施工中不可缺少的一種建筑材料，混凝土是一種非均質(zhì)的建筑材料，在建筑工程施工中，混凝土極易發(fā)生形變，一般導(dǎo)致其發(fā)生形變的原因不外乎溫度或者是體積的變化。混凝土在施工過程中，一旦外界溫度發(fā)生變化，將會對其體積變形產(chǎn)生一定的影響。再加上混凝土是一種復(fù)合材料，其內(nèi)部材料較為多樣，因此發(fā)生的變形并不具有規(guī)律性，這就導(dǎo)致了混凝土內(nèi)部極易出現(xiàn)一些細(xì)微的裂縫。

　　2 混凝土裂縫的產(chǎn)生原因

　　混凝土產(chǎn)生裂縫的原因有很多種，要想對裂縫進(jìn)行有效的處理，必須要先對于裂縫產(chǎn)生的原因進(jìn)行充分的了解，從而才能夠針對性的進(jìn)行治理。一般而言，混凝土產(chǎn)生裂縫的原因主要有以下幾種：

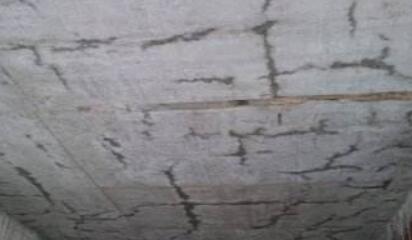

　　2.1 干縮裂縫混凝土的干縮裂縫是一種較為常見的裂縫，其主要是因為混凝土在干燥的過程中內(nèi)部水分蒸發(fā)，從而導(dǎo)致了混凝土的硬化，進(jìn)而導(dǎo)致了裂縫的產(chǎn)生。混凝土的干燥收縮過程是不可逆的，一旦其硬化，那么就無法再進(jìn)行軟化了。混凝土在硬化的過程中往往是從外層向內(nèi)側(cè)進(jìn)行的，因此一般發(fā)生裂縫都會處于混凝土的外層。在混凝土凝固的過程中，因為水分的蒸發(fā)，其內(nèi)部結(jié)構(gòu)收縮，會導(dǎo)致混凝土的抗?jié)B性能受到影響，容易導(dǎo)致混凝土內(nèi)部的鋼筋發(fā)生銹蝕，對于混凝土的穩(wěn)定性與耐久性造成一定的影響。混凝土干燥過程中，對其產(chǎn)生影響的主要是混凝土的水灰比、水泥的用量、成分以及外加劑的種類與用量等。如圖 1 所示為干縮裂縫的主要形態(tài)。

　　2.2 應(yīng)力裂縫應(yīng)力裂縫是由各種收縮引起的裂縫。在混凝土水分蒸發(fā)的過程中，因為水分的蒸發(fā)整體體積開始收縮，混凝土開始發(fā)生形變，但是在外部模具的限制下，混凝土無法自由的形變，只能在限定的區(qū)域內(nèi)形變。當(dāng)混凝土的收縮應(yīng)力超出了混凝土的限度使就會導(dǎo)致裂縫的產(chǎn)生，真是因為這個原因，混凝土應(yīng)力集中的位置極易發(fā)生裂縫。

　　2.3 溫度裂縫混凝土產(chǎn)生的溫度裂縫相對常見。混凝土發(fā)生溫度裂縫主要還是因為混凝土的熱脹冷縮，溫度的變化導(dǎo)致了裂縫的發(fā)生。混凝土在凝固過程中，由于外界的溫度變化過大，導(dǎo)致了混凝土的內(nèi)外溫度變化不均勻，進(jìn)而導(dǎo)致了混凝土的內(nèi)外膨脹存在差異，在不均勻的膨脹下導(dǎo)致了混凝土的形變，結(jié)構(gòu)被破壞，產(chǎn)生了裂縫。此外，建筑物還會受到內(nèi)外約束。

　　2.4 混凝土材料及配合比在混凝土施工過程中，混凝土的材料選擇以及配合比控制會對于混凝土的施工質(zhì)量產(chǎn)生極大的影響，一般而言，在工程施工之前均應(yīng)當(dāng)根據(jù)工程施工的要求進(jìn)行混凝土的材料以及配合比試驗，以選擇出最佳的混凝土材料以及配合比，但是在實際的施工中，很多的工程都忽視了這一過程。在進(jìn)行混凝土材料的選擇時，材料的質(zhì)量以及配合比的控制不夠認(rèn)真細(xì)致，導(dǎo)致了混凝土質(zhì)量受到了一定的影響。

　　3 混凝土裂縫的預(yù)防措施

　　3.1 水泥與骨料的選擇在進(jìn)行混凝土材料的選擇時，應(yīng)當(dāng)重點做好水泥材料以及骨料的材料選擇。在進(jìn)行水泥材料的選擇時應(yīng)當(dāng)重點考慮水泥的強(qiáng)度、細(xì)膩度以及品種，這些因素都會對混凝土的質(zhì)量造成較大的影響。在進(jìn)行骨料的選擇時，應(yīng)當(dāng)注意骨料的含泥量以及級配，最大程度上確保混凝土的質(zhì)量，避免裂縫的產(chǎn)生。

　　3.2 選擇正確的配合比在混凝土施工過程中，混凝土的配合比直接影響著混凝土的質(zhì)量，因此在施工之前一定要做好相應(yīng)的配合比試驗，將混凝土的水化熱控制在最低范圍，避免裂縫的產(chǎn)生。

　　3.3 澆筑控制在混凝土施工過程中，混凝土的澆筑施工是極其重要的一個環(huán)節(jié)，其直接影響著混凝土的施工質(zhì)量，因此在施工過程中，一定要做好混凝土的澆筑控制。在進(jìn)行混凝土澆筑是，應(yīng)當(dāng)做好混凝土的振搗，一定要確保混凝土振搗的密實。混凝土振搗均質(zhì)性越好，后期的形變就越小，混凝土就不容易出現(xiàn)裂縫。

　　4 工程實例

　　4.1 工程概況本工程為某建筑項目，其建筑面積 27451.94m2 ，地上四層。采用現(xiàn)澆鋼筋混凝土框架;地基為整體地下室箱形基礎(chǔ)，樓頂板結(jié)構(gòu)板設(shè)計厚度 120mm。現(xiàn) 36-2 幢二層頂板局部和 35 幢三層局部淋雨后在板底可看到滲水，寬度較小，最大約 0.2mm，從板底看每跨板裂縫呈整塊龜裂狀，肉眼很難看到，只有通過淋雨才能觀察到。

　　4.2 處理方式對于這些裂縫，應(yīng)當(dāng)首先進(jìn)行分析，通過檢查后發(fā)現(xiàn)這些裂縫并不是因為使用荷載而產(chǎn)生的，也就是說裂縫的產(chǎn)生和外力無關(guān)，那么就無需對這些裂縫進(jìn)行進(jìn)一步的結(jié)構(gòu)加固，只需要對于裂縫進(jìn)行修補(bǔ)與封閉處理就好了。這部分結(jié)構(gòu)不需要進(jìn)一步的加強(qiáng)，現(xiàn)有的結(jié)構(gòu)并不存在問題。在進(jìn)行裂縫的修復(fù)時，先進(jìn)行樣板修復(fù)，然后才能夠進(jìn)行裂縫的施工修復(fù)，以確保修復(fù)的質(zhì)量。

　　4.3 防治處理工藝對于混凝土的表面存在龜裂，且裂縫的寬度 W<0.2mm 采用滲透結(jié)晶型防水材料進(jìn)行修補(bǔ)：材料按 0.3：1 的水灰比(重量比)調(diào)配成水泥砂漿狀進(jìn)行涂刷施工，一般用量為：1.2kg/m(2 0.8mm 厚度)。需將涂料充分的攪拌均勻，不可存在小灰球，并按需求量攪拌，保證攪拌好的涂料能在 30min 內(nèi)用完，若處于高溫條件，則將時間縮短。可采用毛刷涂刷、刮板刮、滾筒滾刷、噴涂噴、泥夾抹等方法進(jìn)行施工。在涂刷施工的過程中，要充分的保持濕潤，必要時邊涂刷邊噴霧，以保證基面的濕潤。施工后的 6~8h 內(nèi)進(jìn)行噴水保濕養(yǎng)護(hù)，每天 2~3 次，隔天再養(yǎng)護(hù)一次(養(yǎng)護(hù)保濕不能用蓄水養(yǎng)護(hù))。對于貫穿性裂縫寬度 W≥0.2mm 用注射結(jié)構(gòu)膠：做好裂縫表面的處理然后打孔安裝針頭，然后進(jìn)行裂縫灌注施工。

　　5 結(jié)束語

　　在建筑工程混凝施工過程中，無論是混凝土的材料還是工程的施工方式，都會對于混凝土的施工質(zhì)量造成一定的影響，導(dǎo)致混凝土裂縫的產(chǎn)生。因此，在工程施工的過程中，一定要嚴(yán)格控制好混凝土施工的每一個環(huán)境，從混凝土材料的選擇、配合比的控制到施工技術(shù)以及后期的養(yǎng)護(hù)，每一個環(huán)境都應(yīng)當(dāng)牢牢把握，最大程度上確保混凝土施工質(zhì)量的提升，避免混凝土裂縫的產(chǎn)生。

　　參考文獻(xiàn)

　　[1]劉 洋.淺談建筑工程鋼筋混凝土裂縫產(chǎn)生原因及防治[J].房地產(chǎn)導(dǎo)刊：中，2014：401.

　　[2]朱全亮，劉少峰.淺談鋼筋混凝土裂縫的產(chǎn)生及防治[J].黑龍江科技信息，2010：276.

　　[3]邵懷利.建筑工程中現(xiàn)澆鋼筋混凝土裂縫的成因及防治[J].城鄉(xiāng)建設(shè)， 2010：45~46.

　　《建筑工程鋼筋混凝土裂縫產(chǎn)生原因及防治》來源：《建材與裝飾》，作者：戴濤濤。
