（3）將管子用力插入管件接口，當管外壁上的第二個“V”符號移到管件接口位置時，即已完成一個堅實可靠的接合。
　　（4）為檢查接管是否確實完成，只需緊握接頭將管材用力回抽即可。具體做法見圖5.2.1
　　
　　圖5.2.1接管方法圖示
　　5.3.2、拆卸與裝配
　　（1）松開帽蓋取出管子。
　　（2）移動“O”型圈及墊片使與抓緊環分開。
　　（3）將抓緊環上的尺片壓平后，即可將所有的零件自管上取下。抓緊環一旦拆下后應予棄置，不能重復使用。
　　（4）將新的抓緊環及原有的墊片與“O”型圈依照圖示順序裝入接頭承座內，再把帽蓋用手旋緊，即完成重新裝配工作。該管件可再次使用。具體做法如圖5.2.2
　　

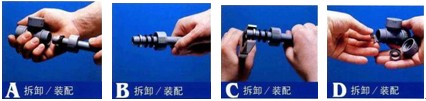

　　圖5.2.2拆卸與裝配圖示
　　5.4、聚乙烯（PB）管材與其他管路的連接
　　聚乙烯（PB）管材之間不但能實現快速、可靠的連接，而且還有帶螺紋的銅管件及插接銅管適配管件，可以和鍍鋅鋼管、銅管、衛浴設備以及其他的螺紋管件之間實現可靠的連接。通過這些銅管件，就可以實現聚乙烯（PB）管路系統和其他管路系統之間的連接。
　　5.5、聚乙烯（PB）管路系統的固定
　　聚乙烯（PB）管路系統在明裝時，可以采用專用的管卡，管碼進行安裝固定。由于聚乙烯（PB）管較之金屬管材剛度小，熱膨脹系數較大，所以管路的固定間距較小。
　　聚乙烯（PB）管路的外部支撐間距，可以根據管徑和管路的工作溫度確定。
　　5.6、聚乙烯（PB）管路系統的安裝注意事項
　　（1）聚乙烯（PB）管材穿墻時，不宜直埋，宜加鋼套管井采用柔性材料填封；
　　（2）施工安裝時應該符合管材壓力等級和使用要求，應將管道標記置于外側顯眼的位置；
　　（3）管道系統安裝過程中的開口處應該及時封堵；
　　（4）冬季施工要特別注意不要有明火。
　　5.7、聚乙烯（PB）管路的試壓
　　聚乙烯（PB）管路系統，在施工完畢后應該進行系統的強度和嚴密性的水壓試驗。
　　5.7.1、給水系統，散熱器連接系統水壓試驗
　　（1）當設計未注明時，管路系統的試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa；
　　（2）給水系統應在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力的1.15倍狀態下穩壓2h，壓力降不得大于0.03MPa，同時檢查各連接處不得有滲漏。
　　5.7.2、地板采暖的水壓試驗
　　（1）水壓試驗應以沒組分，集水器為單位，逐組或逐回路進行；
　　（2）水壓試驗應進行兩次，分別為澆筑混凝土填充層之前和填充層養護期滿后；
　　（3）試驗壓力應為工作壓力的1.5倍，且不應小于0.6MPa；
　　（4）檢驗方法：在試驗壓力下，穩壓1h，觀察其壓力降，若壓力降不大于0.05MPa，則認為合格；
　　（5）水壓試驗宜采用手動泵緩慢升壓，升壓過程中要隨時觀察與檢查有無滲漏；
　　6.質量控制
　　聚乙烯（PB）管道支吊架安裝的一般要求：支架橫梁應牢固地固定在墻、柱或其他結構物上，橫梁長度方向應水平。頂面應與管中心線平行；固定支架必須嚴格地安裝在設計規定位置，并使管子牢固地固定在支架上。不得讓管道承重。
　　聚乙烯（PB）管材與管件內外壁應光滑、平整，無裂紋、脫皮、氣泡，無明顯的痕跡，凹痕和嚴重的冷斑色澤一致，管材端口必須垂直于軸線，并且平整；合模縫、澆口應平整，無開列。管件應完整，無缺損、變形；管材和管件的壁厚偏差不得超過14%。
　　管道安裝應嚴格按照設計圖紙和國家規范施工，安裝完畢后應做檢查，要求標高準確，嚴禁出現倒坡現象，外觀要求橫平豎直。在進行PB管熱熔焊接時應建立完整的質保體系，對聚丁烯PB管材、管件、熱熔工藝評定、熔管工考試、現場熱熔機具設備等各個環節進行有效的質量控制。熱熔質量可以采用無損檢測或破壞性檢測的方法，對熔接接合面進行檢測。管道的強度和接頭的嚴密性可采用水壓試驗的方法進行檢測。
　　7.安全措施
　　8.1、聚乙烯（PB）管路系統根據工程實際情況，以避免窩工為原則，靈活選擇依次施工、流水作業、交叉作業等施工組織形式，同時搞好分項圖紙審查及有關變更工作，確認無誤，再行施工，避免返工。
　　8.2、安裝過程中應按照先難后易，先大后小的施工方法和遵守小管讓大管，電管讓水管，水管讓風管，有壓管讓無壓的配管原則。
　　8.3、分項（分層或分區）施工完畢，隨即進行管道試壓，經自撿合格，得到業主（或委托方）和質檢部門檢查確認后，進行分項（分層或分區）移交作業面給裝飾專業，同時配合裝飾專業進行管端各類器具安裝。系統施工完畢，最后進行嚴密性試驗和系統調試工作。
　　8.環保措施
　　9.1施工人員應戴口罩進行熱熔接管，防止熱熔時產生的氣體刺激口鼻；
　　9.2除設有符合規定的裝置外，不得在施工現場焚燒油漆等會產生有毒、有害煙塵和惡臭氣體的物質；
　　9.3施工前應保持管道的清潔；
　　9.4施工后的廢料應作為建筑垃圾統一在指定位置丟棄；
　　9.5試驗用水不得排放在被試驗的管段（溝）內；
　　9.效益分析
　　施工簡單。管材的安裝僅需簡單的切割專用刀，一般人均可安裝維修方便，縮短安裝時間，節省安裝費用。由于管材材質柔軟，可隨意彎曲，彎曲半徑可達6d（d為管道直徑）。以此施工方法可大量節約管材附件，節省開支。用熱熔的連接技術，連接簡便、密封性好、無滲透，施工方便，大大降低施工費用，同時有效地縮短工期。
