【摘要】介紹住宅的保溫材料的種類和性能，并就住宅的特點選取了相應的保溫材料；還對住宅的圍護體系作了一定的介紹與探討，結合本住宅的特點與實際要求，選取了本結構采用的內外墻的材料，并設計出本結構的連接形式以及節點處理。
　　關鍵詞：房屋建筑；保溫材料；圍護體系；材料選擇
　　1引言
　　我國建筑能耗己占社會總能耗的30%，隨著我國城市化進程的不斷推進，城鎮建設的飛速發展，以及人民生活水平的不斷提高，有關專家們預言，如果不及時的改變目前建筑中的能耗問題，這一比例將會迅速地上升到40%，甚至更高。建筑師能耗中，暖通空調的能耗就占到總能耗的50%-70%，這是建筑能耗最主要的部分，也是浪費最為嚴重和節能潛力最大的部分。國家建設部建筑節能2010年規劃，根據我國當前建筑能耗以采暖和空調能耗為主的情況，確定建筑節能的重點放在采暖和降溫能耗上，而降低采暖和降溫能耗的主要途徑之一就是提高建筑物圍護結構的保溫隔熱性能，降低其傳熱損失。而建筑物外墻傳熱面積占整個建筑物外圍護結構總面積的66%左右，通過外墻傳熱所造成的能耗損失約占建筑外圍護結構總能耗損失的48%，由此可見，對于圍護結構最主要的部分—墻體的保溫材料的選擇也是相當重要的。
　　2保溫材料的種類
　　市場上保溫板材品種也比較繁多，常見的有：單面鋼絲網架聚苯乙烯夾心保溫板、單面鋼絲網架硬質巖棉夾心保溫板、外表面粘貼用聚苯乙烯發泡板（EPS板）、擠塑聚苯乙烯泡沫塑料板（XPS板）、聚氨泡沫塑料板、憎水型殼珍珠巖板等等。
　　（1）擠塑聚苯板XPS
　　導熱系統較小；密度較小；有一定的強度但只能正面承重；對于防潮防冷凝性能為有一定透氣性；抗裂性能：需要網格布增強，板接縫處需要特殊處理，處理不當會產生裂縫破壞面層；耐久性比較好；防火阻燃性能為B1級難燃；環保性能：施工中不能用手直接接觸粘結劑；施工的簡易則需要專業施工隊，且工藝要求較高；造價高。
　　（2）發泡聚苯板EPS
　　導熱系數較小；密度較小；強度比較差；防潮防冷凝性能為有一定的透氣性；抗裂性能：需要網格布增強，板接縫處需要特殊處理，處理不當會產生裂縫破壞面層；耐久性一般；防火阻燃性能可分為B1級難燃和B2級可燃，易燃的能產生毒氣；環保性能則是施工中不能用手直接接觸粘結劑；施工程度簡易：需要專業施工隊，工藝要求較高；造價低。
　　（3）聚苯顆粒保溫砂漿
　　導熱系統較大；密度較大；強度較好，可以承受一定的沖擊力；防潮防冷凝性能為有一定透氣性；抗裂性能：需要網格布增強，抹灰施工不當可能產生空鼓開裂等現象；耐久性較好；防火阻燃性能不燃，耐一定的高溫；環保性能很好，無毒；施工簡易程度為拌合后，直接涂抹，施工簡單；造價稍低。
　　（4）發泡混凝土輕板
　　導熱系數較大；密度較大；強度較好，可承受一定的沖擊力；防潮防冷凝性能為透氣性差，家差，易產生結露、發霉等現象；抗裂性能：需要網格布增強，板接縫處需要特殊處理，處理不當會產生裂縫破壞面層；耐久性比較好；防火阻燃性能上為不燃，耐一定的高溫；環保性能無毒；施工簡易程度：需要專業的施工隊，且工藝要求比較高。
　　（5）稀土類珍珠巖
　　導熱系數較大；密度較大；強度較好，可以承受一定的沖擊力；防潮防冷凝性能為透氣性能差，易產生結露、發霉等現象；抗裂性能：需要網格布增強，材料的收縮率比較大，抹灰施工不當可能產生空鼓開裂等現象；耐久性較好；防火阻燃性能為不燃，能耐一定的高溫；環保性能為可能含有一定的放射性的物質；施工簡易程度為直接涂抹，施工簡單；造價稍低。
　　3建筑保溫材料的選用
　　3.1墻體保溫材料的選取
　　結構采用的是上海產粘貼聚苯板（EPS）保溫材料，在外面加以瓷磚飾面，這種粘貼聚苯板（EPS）的主要的材料組成如下：
　　①聚合物粘貼砂漿（SN-B100（AB）、SN-B101（AB）、SN-B201、SN-B301其中之一）
　　②膨脹聚苯板（容量：18~20kgm3,厚度據設計要求，標準尺寸600×1200mm）
　　③機械錨固件
　　④聚合物抗裂抹面砂漿（SN-B100（AB）、SN-B102（AB）、SN-B202、SN-B302其中之一）
　　⑤鍍鋅鋼絲網（網孔尺寸（15~20）×（15~20）mm,單絲直徑0.8~1.0mm）
　　⑥保溫系統專用瓷磚粘結劑（SN-401（AB））
　　⑦保溫系統專用瓷磚勾縫劑（SN-B403）
　　具體做法為：
　　①基層墻面處理按保溫工程對基層要求進行檢查和局部處理以滿足施工要求。
　　②彈控制線、掛基準線根據建筑物立面設計和外保溫要求在墻面彈出外門窗水平、垂直控制線及伸縮縫、裝飾縫線等。在建筑外墻大角（陰、陽角）及其它必要處掛垂直基準鋼線，每層適當位置掛水平線，控制垂直直度和平整度。
　　③配聚合物砂漿膠粘劑（粘結砂漿）按賽諾保溫聚合物砂漿產品說明要求，由專人負責攪拌配置粘結砂漿。一次配置應在規定時間內用完。
　　④粘貼翻包網格布凡粘貼的聚苯板不連續處（門窗口、沉降縫、伸縮縫等），都應做網格布翻包處理，具體作法詳見施工節點圖1所示。
　　
　　圖1墻體保溫作法詳圖
　　⑤粘貼擠塑板根據基層平整度不同可選用點框法或條粘法,粘結面積不小于40％。保溫板上下錯縫粘貼，陰陽角應作錯茬處理。
　　⑥錨固件固定按每平方米6~8個均勻分布，在粘貼聚苯板24小時后進行，春秋氣溫較低應當延長，與基層錨固深度≥25mm，同時應保證鋼絲網大面平整。鋼絲網搭接應滿足橫向80mm，縱向40mm的搭接長度要求。
　　⑦抹面層聚合物抗裂抹面砂漿安裝錨固件、平鋪鋼絲完畢后即可進行聚合物抹灰。厚度5-7mm，同時將翻包網格布壓入砂漿中。
　　⑧對面層砂漿進行局部找平，修整。
　　⑨根據設計要求彈線粘貼瓷磚在面層砂漿抹完后養護10d后方可進行粘貼瓷磚施工，因保溫基層屬柔性基層，必須采用專用柔性瓷磚膠粘劑、勾縫劑。可有效避免傳統性瓷磚膠在保溫基層上使用易造成的瓷磚脫落現象。
　　3.2屋蓋保溫材料的選取
　　對于屋面保溫板材料常用且綜合效果優良的主要有膨脹聚苯板（EPS板）、擠塑聚苯板（XPS板）和硬泡聚氨酯板（PU板），這三種材料的使用溫度范圍廣，熱導率小，保溫效果好，而擠塑型聚苯板（XPS板）抗壓強度最高，從吸水性和憎水性來看，擠塑型聚苯板也比較突出，還有就是這種保溫板經濟適合，施工方便。
　　結合屋蓋的設計，在對屋蓋基層處理完成后，可以直接把擠塑聚苯板直接膠粘在基層板上，在鋪設時應該注意的是必須邊靠邊的緊密鋪設，防止熱橋的產生；保護層的處理上，采用的是面層膠將材料進行處理，具體做法如圖2所示。
　　
　　圖2屋蓋保溫層做法
　　4圍護體系選取
　　4.1圍護體系的要求
　　鋼結構住宅對圍護結構的基本要求是：圍護結構應與鋼結構有可靠的連接和抗震性能。墻體宜選用高強、輕質，且具有良好的保溫隔熱、防水、防火、抗裂和耐候等綜合性能的板材。
　　4.2外墻材料選取的類型
　　某建筑采用的是LCC-C節能復合墻板，這種墻板是由兩側鋼筋混凝土（或陶粒混凝土）板、中間夾有50-100mm厚的聚苯乙烯板組成的一種新型墻板，是某公司為配合“H型鋼結構節能住宅建筑體系研究與就”課題的推廣應用而開發的主要產品。
　　該板經某公司檢測，報告表明此墻板完全滿足鋼結構住宅對圍護結構的基本要求，表1為復合墻板的基本性能與檢測結果。復合墻板內外由φ2.5@50的鋼絲網和φ3斜插鋼絲形成的空間受力結構體系，經試驗室檢測和實際應用發現，防火、保溫節能標準均達到規范要求。復合墻板主要作為非承重的外圍護墻使用，厚度為120-160mm，保溫節能效果好，目前生產的140mm厚復合墻板已滿足建筑節能65%的要求。

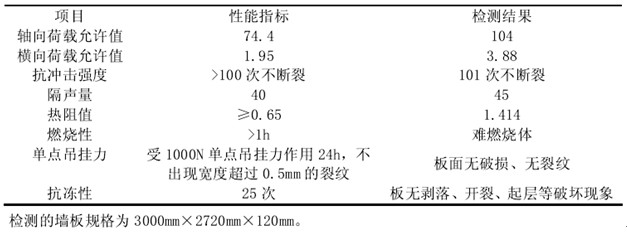

　　表5-1LCC-C復合墻板的性能指標與檢測結果
　　
　　復合墻板為整開間設計，具有安裝速度快，墻板縫隙少，節能保溫與承載集于一體的優勢，而且大大減少了漏雨漏水、隔音防噪效果差、墻面易開裂等問題。在同等條件下，復合墻體可比其他墻體厚度減小50%左右，可有效增加建筑使用面積。該墻板已經在鋼結構住宅建設中成功應用近20萬平方米。在圍護結構的防火方面也可以考慮采用前述的結構型防火方式，用耐火石膏對墻板進行裝飾，以使這種復合式墻板達到鋼混及砌體的防火等級。
　　4.3內墻材料的選取
　　（1）內墻板選取的原則
　　①住宅預制墻板體系工程質量和抗震性能可靠，工業化生產，現場組裝，濕作業少，環境污染少。
　　②住宅預制墻板與鋼框架結點構造要簡單，傳力要合理。
　　③滿足使用功能要求的同時，內墻板厚度薄，可有效地增加建筑使用面積。
　　④墻板表面平整，不需要二次抹灰，可直接作各種涂料飾面，防火性能好。
　　⑤內墻板生產工藝要簡單，造價合理。
　　在實際應用中還應該根據建筑物的結構特點和環境以及施工技術水平與經濟情況相結合來選擇合理的內墻材料。
　　（2）內墻材料
　　某結構內墻材料采用的是ALC板材，這種內墻板具有以下幾個方面的特點：
　　①輕質高強ALC板的容重比較小ρ≤500kgm3，自重僅相當于混凝土的1/5，磚的1/4，與其他材料的比較如表2所示。用ALC板做圍護結構可以大幅度地減輕建筑物的自重，同時大大減輕地震作用力。特別是在鋼結構中更能發揮其自重輕、強度高、延性好、抗震能力強的優越性。
　　表2一般加氣砼和ALC板容重和強度比較
　　
　　②保溫隔熱性能優良ALC板導熱系統比較低且為混凝土的1/11,為磚砌體的1/7,是一種高效保溫隔熱圍護結構材料，在確保必要的的隔熱保暖性能的前提下，ALC板墻可比其他材料薄得多，通常可以提高得房率8~12%。
　　③隔音性好100厚ALC板平均隔聲量為40.8dB，對于其做雙面膩子可加厚效果更能提高，且滿足建筑分室和分戶墻的隔聲要求。
　　④耐火性優良ALC板是一種不燃的無機材料，具有優良的耐火性，采用不同的板厚可以滿足不同防火等級的耐火要求。除以上特點外，還有抗凍性好、抗滲性好、水軟化性好、綠色環保等。
　　（3）工程實例應用
　　ALC板的墻體材料已經在實際工程得到了廣泛的應用，從中得到總結了不少經驗，特別是下面兩個鋼結構住宅工程。
　　工程實例一:某村H型鋼住宅
　　此住宅為17層的H型鋼高層住宅樓，建筑面積9000平方米，內外墻全部采用ALC板豎裝，外墻厚100和150,采用鉤頭螺栓節點。隔墻厚100,節點采用插入鋼筋法，并對板面進行后處理，如圖3所示。
　　

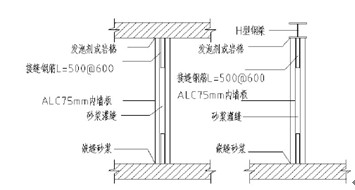

　　圖3某村H型鋼住宅內墻節點連接
　　工程實例二:某二期工程
　　此住宅為18層鋼結構高層住宅，為全國首棟高層鋼結構住宅，建筑面積8.7萬平方米，底二層為商場，3-18層為住宅，外墻全部采用的為ALC板，接縫為鋼筋法節點。
　　（4）ALC墻板與主體結構連接及墻板之間連接點的處理
　　工程墻體，是在馬某新村采用的墻體的基礎上進行了改進，所用ALC板在與主體結構相連接時是利用在內墻板之間植入接縫鋼筋再用砂漿進行灌縫如圖3，然而利用砂漿灌縫這一連接方式增加了結構施工時的濕作業，本結構設計的初衷是為了減少濕作業，所以在連接方式作相應的更改，采用在鋼梁的翼緣焊上鋼片用螺栓將鋼片與墻板通過預設的連接口進行相連，在具體的連接方式如圖4所示。
　　

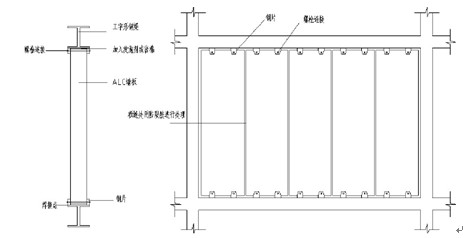

　　圖4ALC墻板與主體連接及板縫處理
　　參考文獻
　　［1］陳榮華．建筑節能發展及其技術應用[M]．中國勘查設計．2005（4）
　　［2］譚靜．采暖居住建筑復合墻體保溫技術研究[D]．河北工業大學碩士論文．2006
　　［3］張小玲．鋼結構住宅體系的墻體材料的性能與設計要求[C]．鋼結構住宅建筑體系與關鍵技術研究技術交流現場會論文集.濟南：山東省建設廳．2004：18-35
　　［4］謝振清．鋼結構節能住宅建筑體系研究與應用鋼結構住宅建筑體系與關鍵技術研究交流現場會論文集[C]．濟南：山東省建設廳．2004：1-8
　　［5］李渤生．鋼結構住宅節能復合墻板的應用研究[J]．鋼結構2007（11）
