摘要：隨著我國國民經濟蓬勃發展，國家用于發展體育事業、增進人民身心健康方面的投資逐年增加。參與健身活動廣大群眾的主要休閑娛樂方式，運動場所的要求也越來越高。體育館除滿足競技比賽和訓練功能要求外，還將為市民提供一個良好的體育休閑場所，推動全民健身，并可舉辦大型綜合文藝演出，集會提供場所。
　　關鍵詞：建筑設計，冷熱源，排煙風機，節能
　　武鳴縣體育館位于廣西武鳴縣，屬于體育建筑乙類建筑，總建筑面積：14273.2㎡總座位：6111個。地下層為設備用房，首層為主要賽事功能用房，包括貴賓區、運動員區、媒體區、競賽組織用房、場館運營區等；二層主要為環形外廊和觀眾大廳及觀眾看臺區域，設置四個入口、休閑服務空間及公共衛生間；環形外廊高度為15.4m；三層以上南北兩側用房為聲控、燈控室及計時計分用房，比賽場地和觀眾席呈矩形，凈高23.45m。
　　設計前我們對已投入使用的幾個縣級體育館運營狀況的進行了解并查閱相關資料。調查發現，比賽大廳的空調實際使用率極低，體育館比賽大廳僅在有大型比賽及文藝演出集會時才開啟。日常供全民健身和訓練時因?yàn)榭照{(diào)運行費用高，一般僅采用通風模式。最常使用空調的區域依次是場館運營區、競賽組織用房、運動員休息區和媒體區；其實際啟用空調的房間時間也不統一。經分析，比賽大廳及輔助用房采用集中空調方式（效率較高的水系統中央空調），賽場運營及管理等辦公區分區域設置變?nèi)萘慷嗦?lián)空調系統；這兩種空調空調形式相結合，更適合比賽大廳使用率不高的體育館，實際使用和管理靈活，節省日常運行費用。
　　體育館與普通建筑不同，其室內空間體積大、人員密集、空調負荷大。系統初投資大、運行能耗高，所以空調系統設計，須充分考慮體育館使用功能特點及建筑本身特性，控制的初投資，又要降低系統運行能耗。體育館屬于高大空間建筑，空調負荷實際有效區域占整個建筑體量較低，其空調滿足分層調節的特點，垂直方向上溫度梯度較大，下冷上熱。觀眾廳被外環廊包圍，溫差傳熱量及太陽能輻射得熱量小，加上內墻及吊頂大量使用吸聲材料，使得其維護結構產熱的冷負荷較小，主要的冷負荷來自觀眾，因此采用座椅下送風方式可將新鮮空氣直接送至觀眾席，使上部區域維護結構、照明散熱對觀眾席影響更小，較大幅度減小空調負荷。系統運行更節能，體現綜合經濟效益。另一方面，考慮大型集會文藝演出和小球比賽送風量和風速要求不同，比賽場地和觀眾席空調劃屬不同的空調系統。比賽場的空調獨立設置一系統，由設置在屏幕墻上的送風噴口送出。
　　1.空調設計：
　　1.1室外氣象參數
　　南寧地區地理位置：東經108.35，北緯22.81屬夏熱冬暖地區。夏季空調室外計算干球溫度34.4℃，夏季空調室外計算濕球溫度27.9℃，夏季通風室外計算干球溫度32℃，夏季室外平均風速1.5m/s。
　　1.2室內設計參數（見表1）

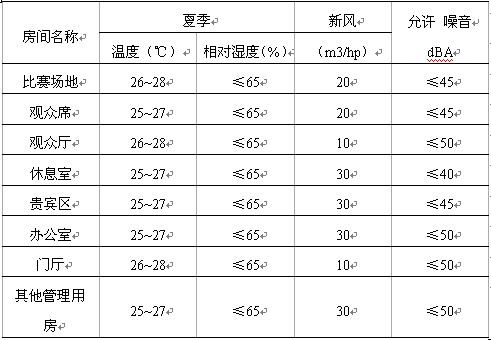

　　表1室內設計參數

　　2.冷熱源選擇：
　　本工程位于亞熱帶季風氣候區，夏季時間長，冬季不供暖，工程采用集中空調系統與多聯空調系統相結合的方式。比賽場地、觀眾區、觀眾大廳采用集中空調系統，經計算，中央空調夏季總冷負荷為2560Kw，選用二臺螺桿式水冷冷水機組（每臺制冷量為1260Kw），設在地下室冷凍機房，設計冷水泵3臺，兩用一備，空調冷水供回水溫度7/12℃，設計冷卻水泵3臺，兩用一備，冷卻水供回水溫度30/35℃，冷卻塔兩臺位于室外地坪，主機選用可變水流量產品，水泵采用變頻控制，根據末端負荷變化調整運行工況。
　　首層貴賓區、運動員區、媒體區、競賽組織用房、場館運營區及二層燈光、音響控制室采用多聯空調系統；分區域劃分為四個系統，總制冷量為285Kw，室外機屋面設置。
　　消防監控室采用分體空調，數據中心采用機房專用空調機，外圍商鋪的分體空調由租戶自理，室外機置于室外機預留卡位。
　　3.空調形式
　　比賽區與觀眾區采用全空氣系統，氣流組織采用上送風下回風的形式，觀眾席設置4個空調系統，采用座椅下送風的空調方式，回風根據觀眾席座椅布置分二部分回風，分別在一、二層觀眾席側墻處做側回風。賽場設置2個空調系統：送風設置于屏幕上方噴口送出，回風設置于第一層觀眾席側墻處，該系統設變頻器調節系統風量以適應不同比賽文藝演出、商業活動對室內風速的要求。
　　外環廊休息廳采用全空氣系統，氣流組織采用上送風下回風的形式，旋流風口送風。
　　一層門廳、辦公室、管理用房、休息室、貴賓室、二三層控制室等房間采用多聯空調系統，分區域分別設置4套多聯空調系統；室內機采用頂出風嵌入式機組，通過冷媒管與室外機連接。
　　4.通風及防排煙系統
　　比賽館頂棚設120㎡電動開啟排風口，利用比賽館一～二層的出入口作為進風口（186㎡），通過風壓和熱壓的作用排風，可以有效的排除室內熱量。無風時，通過設置在屋面的4臺雙速風機通風換氣保證館內的空氣衛生條件。
　　比賽大廳不滿足自然排煙條件，根據《建筑設計防火規范》按4次/h換氣標準計算。設置14臺排煙風機，其中4臺為雙速風機；平時滿足空調工況時通風換氣保證館內的空氣衛生條件。發生火災時開啟所有的排煙風機，雙速風機切換到排煙模式排煙，補風由四個入口自然進風。
　　地下設備用房設置機械排風及補風系統。
　　首層辦公用房分區域設置新排風全熱回收系統。
　　洗手間設置獨立機械通風系統。
　　不滿足自然排煙的樓梯間設置機械加壓送風系統。
　　5.自控與節能
　　空調水系統采用一次泵系統，末端空調器為變水量溫度控制方式，空氣處理器：溫度控制，由設置在回風管處的溫度傳感器,控制水路比例.積分式閥動作,調節水量,達到回風溫度控制。
　　多聯空調系統自帶控制系統，具備以下功能：空調房間的溫度控制及顯示，根據系統負荷要求自動調整系統設備運行狀態，設備運行狀態記錄與顯示，電量計量與劃分，故障自動報警及代碼顯示，空調權限管理等。
　　一層辦公區新排風系統設置熱回收裝置，降低新風處理能耗。

　　6.設計總結
　　本工程設計經過了多方案討論比較，結合用戶使用特點選擇適合的冷源方式，和氣流組
　　織方式，達到簡單、舒適、節能、環保的空調設計效果。
　　6.1坐椅下送風送風溫度不宜過低，設計應減小送風回風溫差。
　　6.2體育館這類大空間，空調每次開啟時間短的場所，新風可按非穩態通風計算，降低空調裝機功率，節省運行費用。（在場管進入空調模式前，建議先進行全面通風，室內空氣品質可得到明顯提高）
　　6.3比賽大廳與運營辦公室等輔助用房分別設置空調系統，比賽大廳適合選用水冷冷水式中央空調系統。運營辦公室等輔助用房，適合選用開啟維護更方便的多聯空調系統，使用靈活、便于管理，同時節省日常運行費用。
