摘要：根據<<人民防空地下室設計規范>>，總結柴油電站的設計原則，介紹柴油電站機組容量，臺數的確定以及機組實際輸出功率修正計算。
　　關鍵詞：防空地下室，柴油電站
　　1.引言
　　在戰爭時期遭敵方空襲及和平時期突發事故時，防空地下室工程承擔著保護人民生命、財產安全的重任。隨著目前國際局勢的日益復雜化，國防建設日益加強，國家對于人民防空地下室的重視程度也越來越高。防空地下室作為特殊的建筑形式，在進行供電系統設計時，應綜合考慮平時功能和戰時功能，做到“平戰結合”，既考慮平時的經濟性，也要保證戰時供電的可靠性。
　　在防空地下室電氣設計中，柴油電站的設計是較為重要和復雜的，在參與人防電氣施工圖審查過程中，發現柴油電站的電氣設計存在一些問題，主要表現在：⑴柴油電站設計原則不清楚；⑵確定柴油電站機組容量時沒有進行修正計算；⑶固定電站與移動電站設計形式混淆不清；⑷設計深度不夠或設計內容缺項。
　　本文根據現行的有關規范標準，結合平時設計過程中的一些心得，總結了柴油電站的設計原則及設計方法。
　　2．防空地下室戰時柴油電站的設計原則
　　根據《人民防空地下室設計規范》（GB50038-2005）第7.2.11條要求，下列工程應在工程內部設置柴油電站：
　　(1) 、中心醫院、急救醫院；
　　(2) 、救護站、防空專業隊工程、人員掩蔽工程、配套工程等防空地下室，建筑
　　面積之和大于5000m2。
　　本條的第1款比較明確，第2款中要求設置柴油電站以及規范中其他條款要求設置柴油電站的有以下幾種情況：
　　(1)、新建單個防空地下室的建筑面積大于5000m2，多層防空地下室中柴油電站應設置在底層。
　　(2)、新建建筑小區內各種類型的多個單體防空地下室的建筑面積之和大于5000m2，這多個單體防空地下室可以相鄰的，也可以是分散布置的。
　　(3)、新建防空地下室與已建而又未引接內部電源的防空地下室建筑面積之和大于5000m2時。例如：某小區一期人防工程建筑面積小于5000m2未設置電站，當建造二期人防工程時，它的建筑面積與一期之和大于5000m2時。
　　(4)、地面建筑因平時使用需要設置的柴油發電機組，為了使其在戰時也能發揮作用，有條件時應設置在防護區內，按戰時區域內部電源設置。
　　(5)、對于大型防空地下室，如設置一個柴油電站滿足不了低壓供電半徑要求時，可設置若干個移動電站或固定電站，分別給各防護單元供電。
　　防空地下室的柴油電站選址滿足下列要求：(1)靠近負荷中心；(2)交通運輸、輸油、取水方便；(3)管線進出比較方便。
　　柴油電站的類型應符合下列要求（除中心醫院、急救醫院）：(1)發電機組總容量不大于120KW時，宜設移動電站，機組臺數宜為1～2臺；(2)發電機組總容量大于120KW時，宜設固定電站，機組臺數不應小于2臺，最多不宜超過4臺；(3)當設置固定電站條件收到限制時，可設置2個或多個移動電站；
　　防空地下室電站的設計，應優先考慮作為區域電站使用，在工程方案設計階段，應與當地人防主管部門溝通，了解相鄰周邊地塊防空地下室的規劃情況，除保證本人防工程戰時供電外，還向周邊供電半徑范圍內的防空地下室供電。在柴油電站設計時，應預留相應的供電容量及出線回路，這樣可以減少柴油電站設置的數量，節約設備投資，減少設備用房的面積，擴大防空地下室平時使用的面積，提高平時的利用率。
　　3．防空地下室戰時柴油電站發電機組容量的選擇
　　根據《人民防空地下室設計規范》（GB50038-2005）相關條文要求，柴油發電機組的容量應滿足下列要求：
　　(1)、戰時供電容量必須滿足本防空地下室戰時一級、二級電力負荷的要求；
　　(2)、作為區域電站使用，還須滿足在低壓供電半徑范圍內鄰近人防工程戰時一級、二級負荷的要求；
　　(3)、如平時作為消防應急電源使用，其容量應按戰時和平時供電容量的較大者確定；
　　(4)、發電機組總容量滿足上述要求外，并應留有10％～15％的備用量，單機容量不宜大于300KW；
　　(5)、發電機組實際輸出功率必須根據海拔高度、進氣阻力、排煙阻力、長期經濟運行等因素進行修正。
　　眾所周知，柴油機的額定功率是指標準環境下（環境大氣壓為100kPa/相對適度為30％、溫度為25℃），柴油機以額定轉速連續運行12小時的輸出功率。作為消防應急電源的平時柴油發電機組，其連續運行時間不大于8小時，而在戰時遭空襲，市電電源被破壞后，防空地下室柴油發電機組的連續運行時間大于12小時，這是設計人員容易忽視的一個問題。柴油發電機組都是按照標準工作環境配置柴油機和發電機的，如果實際環境與標準環境不同，就需要對柴油功率進行修正。
　　在同一電站內，應選用相同型號、規格并帶公共底盤的成套柴油發電機組。
　　4．與相關專業的相互協調配合問題
　　(1)、向建筑專業提供柴油發電機組的外形尺寸，協助建筑專業完成發電機機房的布局。《民用建筑電氣設計規范》第6.1.3條規定了機組安裝的最小尺寸，但在人防地下室中不能完全按照這個最小尺寸設計機房，應適當放大機房尺寸，以滿足運輸設備、就地控制、維護檢修及布置輔助設備的需要。特別要注意的是，運輸通道上防護門與機組尺寸的配合。
　　(2)、將選定的柴油發電機組重量提供給結構專業，校核是否滿足結構安全要求。
　　(3)、將選定的柴油發電機組的冷卻方式、燃油消耗率、通風量、散熱量等數據提交給通風及給排水專業。
　　5．防空地下室戰時柴油電站設計深度要求
　　隨著城市電網條件的改善，大部分的防空地下室平時兩路市電供電比較容易滿足，為戰時服務的內部電源或區域電源平時設計到位，柴油發電機組平時不施工，臨戰轉換時才安裝調試到位，設計人員容易忽視這方面的設計，但為了給戰前柴油發電機組安裝和調試提供必要的技術資料，在施工圖設計階段，必須嚴格按照設計深度的要求設計。
　　《江蘇省人民防空地下室設計文件編制深度規定》對戰時柴油電站的設計深度做了明確的規定，概括有一下幾點：
　　(1)、電站平、剖面圖中按比例繪制發電機組、配電柜、信號聯絡柜、電纜溝、接地裝置、機組基礎、預埋件等等；
　　(2)、柴油電站配套的附屬設備應有配電平面圖及相應的標注；動力，照明管線穿越防護隔墻應采取防護處理措施，并預埋必要的預留管；
　　(3)、電站配電系統圖中應標注柴油發電機組的規格型號，配電柜的編號、型號，標注開關、斷路器、互感器、電工儀表等規格型號，標注發電機至配電柜及配電柜出線的電纜型號和規格、敷設方式，保護管管徑以及回路編號、回路容量計算電流、負荷名稱等相關內容。與市電電源存在切換時，標注轉換開關規格型號、整定值，應說明切換條件及方式，發電機啟動方式，并車以及市電恢復后的停機等問題。
　　總之，戰時柴油電站設計時，平時需要安裝的項目以及平時需要預留到位的項目，均應按要求設計到位，設備應選用標準產品，不宜選用非標產品，并應符合相關規范、節能環保標準。
　　6．設計實例
　　一新建平戰結合的防空地下室，平時為汽車庫，戰時四個防護單元的二等人員掩蔽部，建筑面積8868m2，周圍無鄰近人防工程。根據規劃部門對地下室車位的要求，電站規模受到一定限制，在方案階段考慮設置一個戰時移動電站，只供本人防工程戰時用。經與人防主管部門協商后，同意該方案。

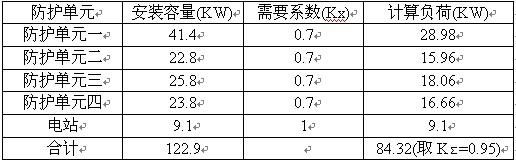

　　該防空地下室戰時負荷統一如下：

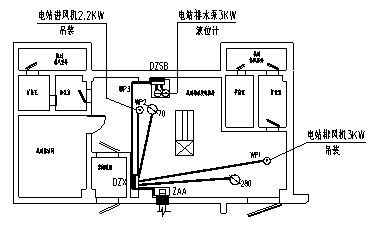

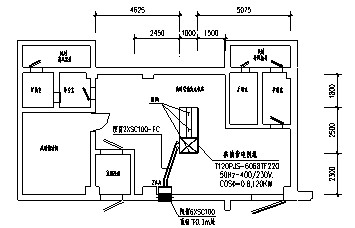

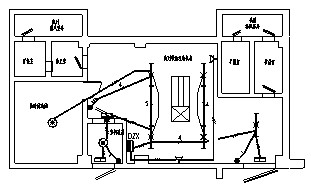

　　由負荷統計表可知，戰時一級，二級計算負荷為84.32KW，按GB50038-2005第7.7.2.3條要求，預留10％～15％的備用量，并考慮柴油發電機長期運行的降容系數0.9，發電機組容量為：P=84.32×(1+15%)÷0.9=107.7KW，選擇120KW柴油發電機組一臺。根據GB50038-2005第7.7.2條，符合設置戰時移動電站的要求，平面布置如圖。移動電站不需要設置控制室，不設隔室及控制聯絡設備，只需在柴油發電機房內設戰時電源配電柜，機房內風機、水泵僅設就地控制。
　

　
　　7．結束語
　　在柴油電站設計過程中，確定的方案應經濟合理，可靠性高。要嚴格遵循相關規范、標準要求，參照人防標準圖集及人防常用做法，各專業密切配合，選用適合地下工程環境需要的環保緊湊型機組。電氣施工圖既要滿足設計深度要求，又要滿足平戰轉換的可操作性。

　　參考文獻：
　　1.中國航天工業規劃設計研究院組編工業與民用配電設計手冊第三版北京：中國電力出版社，2005
　　2.住房和城鄉建設部工程質量安全監管司主編全國民用建筑工程設計技術措施2009防空地下室北京：中國計劃出版社，2009
　　3.國家人民防空辦公室主編人民防空地下室設計規范GB50038-2005
