摘要：改革開放以來，我國經濟持續高速增長，基本建設不斷擴大，人民生活水平不斷提高。因此，隨之而來的環境污染問題也日益嚴重，特別在江河水系領域尤為突出，除了下降和生態平衡受到危害外，水面上漂浮的生活垃圾和樹枝竹木等廢棄物，對水力發電廠正常運行造成不良后果也越來越大，已引起同業人士的高度關注。本文對自浮式攔污漂排如何改善上述情況進行闡述。
　　關鍵字：自浮式，漂排，無動力，結構
　　
　　1、攔污漂排的基本結構和特性

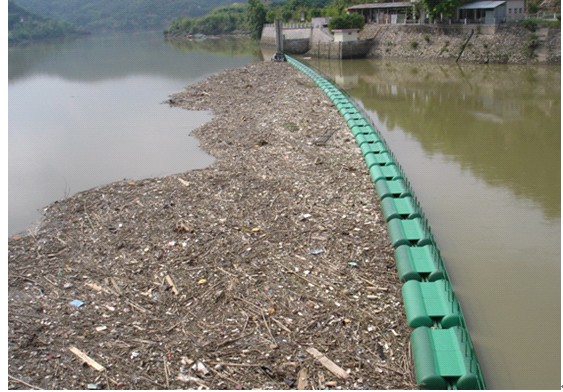

　　漂排系統由上、下游槽形軌道，支承裝置及過渡裝置和若干節雙浮筒構成的鏈形攔污漂排組成。浮筒下部裝有可拆卸的攔污格柵。
　　漂排支撐點連線與水流夾角為60o～70o左右，上游軌道安裝在水庫靠發電機進水口一側巖坡軌道梁鋼筋砼柱內，下游軌道梁的鋼筋砼柱則通過錨固和現場澆筑與大壩閘墩柱連成一體。
　　支承裝置由主輪、側輪和輪架構成，主、側輪均配用自潤滑軸套，加上配重，可保證裝置在軌道槽內升降靈活，達到漂排隨水位變化“無動力自浮”的目的（老式欄污排則需通過電動圈揚機卷揚機調節吊繩索張馳度來適應水位變化）。
　　浮筒之間及浮筒與支承裝置、過渡裝置均采用十字絞座和銷軸連接。這樣，在流速和流向改變時，浮筒在左右方向有一定程度偏轉，攔污漂排略成弧線，能保持良好的工作狀態。為方便實地巡視和檢查維護，漂排上設置有步行走板和護攔。
　　
　　2、攔污漂排的質量保證和優越性
　　在設計上除充分滿足功能，安全、可靠方面的要求外，還力求結構簡結合理，工藝先進可行，運輸、安裝方便。在制作、防銹蝕處理、砼作業及安裝過程中，嚴格執行《鋼結構設計規范GB17—88》、《鋼結構工程質量檢驗評定標準GB50086—95》、《機械零件設計相應的國家標準》、《水上混凝土結構設計規范DL／T5057—1996》、《水電站進水口設計規范SD303—88》、《錨杠噴混凝土支護設計規范GB50086—2001》、《水工金屬結構防腐蝕規范SL105—95》等規范、標準，是質量保證的根本措施。軌道工作面均采用不銹鋼復合焊接，滾輪一律鍍鉻。浮筒則采用螺旋焊管及成品封堵頭，且堵頭不承受拉力，這就充分保證了浮筒密封性長期不受影響。另外，所有金屬結構件均按水下結構標準進行防銹蝕處理。
　　由于本產品攔污效果好因而大大降低了清污機的使用頻率，節省了人力和能耗，提高了清污效率，加上【無動力自浮式攔污漂排】本身無需卷揚機和專人值守，因而在電站清污方面，運行成本將大幅度下降，所有本產品在技術上和經濟的優越性是顯而易見的。
　　3、工程實例
　　3．1工程概述
　　青溪水電廠發電進水口原簡易攔污木排（固定卷揚機升降）經多年運行，已殘破不堪，無法滿足安全生產需要�，F采用由槽型鋼軌道鋼筋混凝土結構基礎，其上游端軌道梁基礎垂直深挖錨固在右岸，下游端軌道梁基礎垂直鑿錨固在大壩10＃閘墩上。安裝在軌道梁內的支承裝置（由帶自潤滑的滑輪組構成），將上、下游過渡裝置及攔污浮筒連成一體。即構成【無動力自浮式攔污漂排】，實現隨水庫水位變化而自動升降的攔污設備。
　　3．1．1設計布置
　　（一）現場情況，下游端軌道梁立柱設計擬定距10＃閘墩頂圓弧中心1.9m處。上游端軌道梁立柱置于右岸，現場實測漂排軸線與壩軸線夾角為69.00°，測軸線長152.70m。最終按設計確定上、下游端軌道位置、軸線方位角和軸線長度。
　　立面上：由于施工時水位只能降到▽63.50m，考慮到下游端軌道施工時需要設置支撐板、故軌道底高程為▽63.80m，頂高程置為壩頂高程▽78m。
　　（二）軌道基礎鋼混結構
　�。�1）下游軌道基礎鋼混結構通過設錨桿錨固在10＃閘墩頂上，錨桿同時與軌道焊接，確保傳力可靠，結構與壩面10＃閘墩圓弧中心和浮筒軸線相交，矩形斷面，長邊1600mm短邊760mm。采用C25混凝土、2級配，配置鋼筋。澆砼于軌道與壩面之間，下部設置施工支承板，壩面需鑿毛鑿槽處理。
　�。�2）上游軌道鋼混結構基礎▽63.5m高程，通過錨桿錨固在岸坡基巖上，嵌入巖體3m。錨桿同時與軌道焊接，確保傳力可靠，▽69m以上為懸空立柱，軌道與柱內鋼筋焊接，確保傳力可靠，結構與浮筒軸線正交，矩形斷面，長邊1600mm短邊1400mm，采用C25混凝土、2級配、配置鋼筋。槽口開挖作擴大處理，防止過渡裝置碰撞邊坡。
　　（三）漂排
　�。�1）漂排浮筒采用園形截面，雙筒并列連接，浮筒直徑Φ760mm,浮筒下懸掛高1m的格柵,浮筒長度3m。
　�。�2）導軌內的支承裝置通過過渡裝置與浮筒連接，在水流和風力的作用下會略成弧線，浮筒之間用十字鉸座連接，這樣，浮筒可在左右方向有一定自由程度的偏轉。
　�。�3）雙浮筒頂部連接間設置有固定行走平臺和安全護攔，可供清理水面污物和運行檢查維護之用。
　�。ㄋ模┲饕�設計計算及要求
　　（1） 浮筒浮力
　　浮筒體積2.6507m3，浮筒、格柵重1300kg。經計算吃水深度395mm，水上高度335mm，可以滿足運行要求。
　�。�2） 過渡裝置浮力
　　需保證水面高度為355mm，與浮筒一致。經計算，浮力儲備為2100kg。為了滿足吃水深度的要求，在過渡裝置內，用于配重的砂石約800kg，具體重量按現場試驗確定。
　　（3） 軌道拉力
　　導漂排在水流、風浪作用下，產生的拉力。假設浮筒上下游水頭差達0.3m，經計算，并考慮安全因素軌道拉力取30T。
　　4、結束語
　　青溪發電公司針對上述情況，在多年治污的基礎上，安裝無動力自浮式攔污漂排，取得了良好的綜合效益，為2006、2007、2008年度發電作出了很大貢獻。
　　該類攔污裝置用途很廣，例如水電站的取水口、火電站的取水口、自來水的取水口及其它工農業的取水等。
