摘要：在現在的生活環境中,消防是非常重要的一個環節,與人們的生存安全息息相關,而建筑電氣消防設計則是建筑防火安全中的一個重要方面,現就建筑電氣消防火災自動報警系統、消防聯動系統設計、消防配電系統設計談幾點想法嗎，僅供參考。
　　關鍵詞：消防系統設計；火災自動報警系統；消防聯動系統
　　
　　完善的消防電氣系統對于發生火災后能夠使建筑物內各種消防用電設備持續可靠運行,及時有效地疏散人員、物資和控制火勢蔓延是非常重要的。特別是近幾年來,一些建筑的結構和功能更加復雜,建筑物內的用電設備和裝置越來越多,對消防電氣的設計提出了更高的要求,下面對此談一些個人體會。
　　1.火災自動報警系統設計
　　在火災自動報警系統的設計中,應首先依據建筑防火專篇對設計對象進行火災危險等級的判定,然后根據不同的場所,選擇與之相適應的火災探測器類型,并根據探測器的保護半徑、保護面積、安全系數(一般小于1)進行火災探測器的布置。
　　對于紅外光束火災探測器的設置應避免其探測區域存在經常移動的物體或者強光(安防設備的相互干擾)。手動報警按鈕除了安裝間距不應大于30m外,還應注意其安裝位置應明顯并與人員的安全疏散路線相適應,還應注意手動報警按鈕與消火栓按鈕的區別,由于任何發現火情者,均可通過手動報警按鈕向火災報警器發出報警信號;而消火栓按鈕(一般安裝于消火栓箱內比手報按鈕的位置隱蔽)是供經過訓練或消防專職人員使用的,消火栓按鈕按下后,應立即啟動消防水泵。消火栓按鈕兼有報警功能,而手動報警按鈕只有報警功能,不能啟動消防水泵,手報為火災自動報警系統設備,消火栓按鈕為消火栓系統設備,所以手動報警按鈕不能代替消火栓按鈕�；馂�(zāi)自動報警系統的控制室的設置宜與樓宇智能控制、安全防范控制室合用,但應注意控制室的結構、設備應滿足防火要求并避免互相干擾,這樣做的優點是一旦發生火情或事故,便于各個專業的統一協調行動和管理。
　　2.消防聯動系統設計
　　2.1噴淋系統的聯動控制
　　噴淋系統一般較少單獨使用,往往與火災自動報警系統同時使用。自噴消防系統和火災自動報警系統配套使用時的基本要求如下:
　　(1)噴淋泵(包括電磁閥、氣壓泵)的啟動應有相應的壓力開關(包括水位控制儀)直接啟動,同時并接消防控制室傳來的強制起停按鈕信號。
　　(2)所有相關的報警及反映系統工作的傳感器信號應通過編碼輸入模塊進入報警總線�；馂�(zāi)自動報警系統的設備及線路(如信號模塊,控制模塊等)需要安裝在自動噴水系統設備附近時,應做好防水、防潮措施。
　　噴淋系統的工作流程為:當保護區域內因發生火災引起溫度升高,從而使噴頭上的阻水設施爆裂,管道內壓力下降,管道上報警閥的壓力開關觸點閉合,開啟噴淋泵。
　　2.2氣體滅火系統的聯動控制與監視
　　《火災自動報警系統設計規范》規定有管網氣體滅火宜選擇在保護區現場確認火災后現場啟動,而消防聯動控制臺上只要求顯示氣體滅火系統的工作狀態、動作過程、故障狀態即可;無管網型的自動氣體滅火裝置,規范沒有規定其與火災自動報警系統的聯動控制,如果進行此滅火裝置的聯動控制,應從滅火柜的報警控制器引出報警及聯動信號至消防控制室的聯動控制臺。這樣,在消防控制室不但可以顯示此滅火器及其保護區的狀態,同時,也能進行自動和手動控制此滅火裝置。
　　2.3消防防煙和排煙系統的聯動控制
　　消防防煙和排煙系統中,相應防煙分區的火災報警后由消防控制中心的火災報警控制器聯動開啟相應防煙分區內的加壓送風口或排煙口的電動防火閥,關閉有關部位的空調通風系統,并返回動作信號�；馂�(zāi)報警控制器與防煙和排煙風機控制箱應設多線制聯動控制線,能自動和手動控制防煙和排煙風機的啟停,顯示風機狀態信號和消防供電電源的工作狀態�？照{(diào)通風系統的聯動控制,在火災報警后,用控制模塊分別關閉相應部位空調通風機,并關閉通風管道上的電動防火閥。需要注意的是:(1)若防煙分區現場人工手動開啟排煙口、排煙閥后,應直接啟動相應防煙分區的排煙風機,在設計中應配置相應的管線用以實現上述功能。(2)消防聯動控制停止空調通風系統的范圍是以防火分區為限,通常的防火分區可能包括若干個防煙分區,且防煙分區不得跨越防火分區;聯動控制順序是先停止空調通風機然后再關閉風管上的防火閥,一旦風管上的防火閥熔斷裝置動作或人為使其關閉,都應直接停止相應的空調通風機,避免由于風管阻斷,造成風管軟連接處破裂。
　　2.4迫降電梯和迫降防火卷簾門的聯動控制
　　1.迫降電梯的條件為手動報警按鈕報警或電梯前室的探測器報警,火災報警控制器在確認火災后,控制電梯停于首層,由于在發生火災時電梯不能作為逃生工具,所以在電梯迫降后,應將電梯鎖止在首層,但供給消防員使用的消防電梯應在其轎廂內設置專供消防員使用的開關或?qū)Ｓ描�匙來控制消防電梯的升降。同時應注意設計電梯井的排水裝置,避免水患淹泡。
　　2.目前防火卷簾門被廣泛的應用在機場、車站、港口碼頭、商場等公共活動場所,防火卷簾門兩側都應設置手動控制按鈕,在探測器誤報警后,能強制提升防火卷簾,當防火卷簾設有水幕噴水系統保護時,應同時啟動水幕電磁閥和雨淋泵。隨著大型和超大型公共建筑群的建設,防火分區的防火卷簾往往也被設計為本防火分區和相鄰防火分區的共用輔助安全出口,所以這就需要火災報警控制器對防火分區的防火卷簾的控制應為持續控制信號,一旦防火分區的防火卷簾門被人為提升進行人員疏散后,還應再次控制其下降到底,起到相應的隔火作用。
　　2.5切斷非消防用電和接通事故疏散應急照明的聯動控制
　　1.目前的切斷非消防用電的設計多數是利用低壓斷路器的附件即分勵脫扣器,但隨著低壓斷路器型號及框架電流的不同,其分勵線圈在分勵脫扣時所需的電流不同。為了聯動的簡便和有選擇性的切除,還是應將分勵線圈接在220V或380V的電路里比較可靠。
　　2.接通事故疏散應急照明的控制應與切斷非消防用電的控制相對應或者接通事故疏散應急照明的范圍可適當大于切斷非消防用電的范圍,實施中此范圍經常與消防廣播相對應。
　　2.6消火栓系統的聯動控制
　　消防泵的啟動一般直接由消火栓箱的消防按鈕直接啟動,值得注意的是,消火栓按鈕的控制電壓應采用24V的安全電壓,電源宜取自消防泵控制柜。
　　3.消防設備配電設計

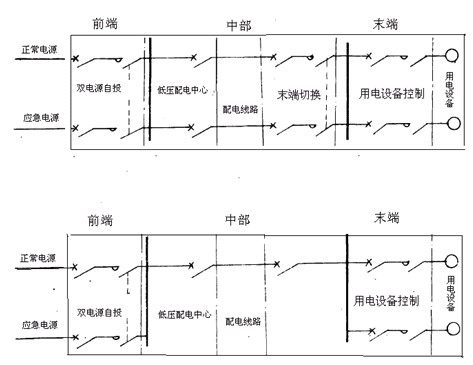

　　在撲救控制火災的過程中,如果電源突然中斷供電,全自動應急柴油發電機組將帶著所有正在使用的消防用電設備自動起動。而發電機的功率特性只允許最多帶50%左右的負荷起動。如果不采取措施,發電機組很可能會熄火,發不出電來,解決方法是使消防設備分批起動。但如果應急發電機組容量是按平時負荷選用,容量比消防負荷大一倍以上,也可不分批延時起動。圖1繪出了兩個典型的消防用電設備配電系統的簡化單線圖。圖中a具有末端自動切換的配電方式(簡稱a方式);b為未具有末端自動切換的配電方式(簡稱b方式)。如圖所示.a方式包括由雙電源自投組成的前端，低壓配電中心、配電線路和末端切換組成的中部、以及由用電設備控制和用電設備組成的末端三大部分;b方式也包括由雙電源自投組成的前端，低壓配電中和配電線路組成的中部，以及由用電設備控制和用電設備組成的末端三大部分。
　　
　                                                                   　圖1用電設備配備系統圖
　　a具有末端自動切換b未具有末端切換
　　總之，總之,對于建筑電氣消防設計,首先應嚴格執行規范,同時根據消防原理和當?shù)貙嶋H情況,設計出合理的消防系統,以保證消防設備安全、準確、及時的運行。
　　
　　參考文獻：
　　[1]于霞,柳正茂,張力.建筑電氣消防設計若干問題探討[J].經濟師,2007,(05)
　　[2]易桂宏.對建筑電氣消防設計的探討[J].山西建筑,2007,(03)
　　[3]鐘延峰,劉江濤,宋國峰.火災自動報警系統的問題和對策[J].油氣田地面工程,2006,(09)
　　[4]陳滿軍.建筑電氣消防設計若干問題探討[J].福建建筑,2004,(05)
　　[5]周宏興,劉瑞敏,薛潔.基于CAN總線技術的智能火災自動報警系統[J].自然災害學報,2002,(02)
