摘要：在機電工程中，由于施工中結構、給排水、電氣、通風等專業交叉施工，故合理安排專業施工程序，解決各專業和專業工種在時間上的搭接施工，對縮短工期，提高施工質量，保證安全生產非常重要。本文將結合某項目機電工程的實際情況，談談機電工程施工的協調管理。
　　關鍵詞：機電工程,施工,協調管理
　　
　　1、工程概況
　　該項目為綜合辦公樓，建筑面積約9385.2m2，高31.80米,地下一層,地上八層。該項目機電工程包括室內設有給排水衛生系統、消火栓系統、消防噴淋系統、強電工程、消防報警自控系統等。
　　2、該項目的機電工程
　　2.1給排水、衛生工程:
　　（1）本項目生活水源是由建筑物外主樓給水管道引來。供給首層至八層衛生間用水。（2）本工程設污水及雨水系統。樓內衛生間污水經立管到首層直接排放至室外的化糞池內。樓頂雨水經立管到首層直接排放到室外雨水井。（3）生活給水管材采用PP-R管，熱熔聯接；排水管、雨水管采用機制排水鑄鐵管，卡箍式連接。
　　2.2消防水工程
　　（1）本項目消防水源是由建筑物外A樓、B樓各引來一路給水管道。消防系統只設計有消火栓系統。（2）消火栓給水系統：消火栓采用環形管網，引來的兩路水源都接入環形管網。室內共設四路消火栓立管，室外設兩個水泵結合器與管網相連。八層設一試驗消火栓。消火栓箱內設置栓、槍、水帶。（3）管道管材采用焊接鋼管，焊接聯接。
　　2.3電氣工程
　　（1）動力配電及照明工程：①本工程電源引自建筑物外主樓地下一層變電所低壓側，電源電壓380/220V。在變電所統一計量。進入本建筑物后，配電系統采用放射式和鏈接式。②普通電力電纜采用YJV-1KV電纜水平沿橋架敷設，垂直沿豎井敷設。電纜在豎井內經接線箱轉換為導線。分支線采用BV-500V銅芯導線穿管沿墻或樓板暗敷設。③本工程的接地型式為TN—S系統。接地采用聯合接地，并設總等電位聯接。④電纜豎井內敷設一條40x4鍍鋅扁鋼，底部與接地極焊接。井內設備均與此扁鋼可靠聯結。⑤被控設備動力配電箱應為樓控系統提供如下條件：A.動力配電箱內提供一個樓宇自控接線端子排。B.引出一組運行狀態無源常開觸點至樓宇自控接線端子排。C.動力配電箱內故障報警回路增加一個中間繼電器，引出一組無源常開觸點至樓宇自控接線端子排。D.增加一個手/自動轉換開關。
　　（2）防雷接地工程：①本建筑物防雷等級為二級，在屋頂女兒墻裝設避雷帶，采用Φ10鍍鋅圓鋼，利用結構內二根主筋做防雷引下線，引至接地體，并與接地裝置可靠焊接，防雷引下線間距不超過18米。并在墻面形成≯10mх10m或12mх10m的網格，主筋接頭處可靠焊接，突出屋面的金屬構筑物與避雷帶可靠焊接。②電氣接地與防雷接地采用聯合接地，聯合接地系統利用結構基礎梁內主筋和底板主筋做接地極，接地裝置的接地電阻小于1歐，如實測不能滿足要求，須在室外做人工接地體以滿足要求。③本工程采用等電位連接方式，總等電位端子箱與予埋件及電源進戶管、水暖進戶管均用40х4鍍鋅扁鋼做可靠連接。④凡結構無筋處，均需加Φ16圓鋼或40х4鍍鋅扁鋼。
　　（3）火災自動報警及消防聯動控制系統：①本工程為二類防火，其保護對象為二級。本系統在每層設一報警顯示器，通過總線與建筑外控制中心的自動報警系統聯接。報警控制中心可以接收本建筑物內的各種火災報警信號（感煙探測器，感溫探測器，手動報警按鈕和消火栓按鈕、防火閥、送風閥等）并發出聲光報警/顯示報警/打印記錄等。系統通過接收各種不同的報警信號，自動或手動啟動各種相應的消防設備。②本系統中聯動控制的內容包括以下幾個方面：a.風機的控制：當火災確認后，消防中心發出指令，應自動或手動打開該區的排煙風機和相應的風口。b.消火栓泵的控制：系統可以通過確認火災信號自動或手動兩種方式控制消防泵的啟/停，并接收反饋信號，監視其運行狀態。c.切斷電源：火災確認后，消防中心發出指令，切斷相應區域的非消防電源并打開應急照明。d.火災確認后，消防中心發出指令，電梯回到首層。e.消防廣播：火災確認后，消防中心發出指令，強行切換到緊急廣播狀態。f.消防電話：本系統中的首層消防中心與電梯機房、風機房等處設固定對講電話，每層在一些重要位置設置了對講電話插孔。g.消防電力電纜采用YJV-1KV電纜水平沿橋架敷設，垂直沿豎井敷設，分支線采用ZR-BV-500V銅芯導線。③消防控制/通訊和報警線路的敷設方式：a.穿金屬管暗敷設在樓板內或墻內。b.穿金屬管暗敷設在吊頂內（要采取防火保護措施）。c.穿金屬線槽橋架敷設在吊頂內或弱電豎井內（要采取防火保護措施）。d.所有穿越防火分區的管線進行相應的防火處理。
　　3、該機電工程協調管理保證措施
　　由于施工中結構、給排水、電氣、通風等專業交叉施工，故合理安排專業施工程序，解決各專業和專業工種在時間上的搭接施工，對縮短工期，提高施工質量，保證安全生產非常重要。
　　3.1配合原則
　　給水管讓排水管、風管，其它給水、熱水、回水及消防管交叉時，管徑小的自行煨彎讓管徑大的，壓力管道讓非壓力管道。各工種基本上要本著小管道讓大管道的原則，合理布置、確定和調整本工程管道走向及支架位置。
　　3.2衛生間管線施工
　　衛生間內管線繁多，空間狹小而牽扯多專業施工，容易發生質量問題和各專業施工隊伍間的沖突，從而影響建筑的整體使用功能和工程的順利進行。故須合理安排衛生間交叉施工工藝，制定交叉作業措施如下：
　　基礎房間隔墻砌筑完→管道初安裝→試壓→管道保溫→封墻吊頂→交管道二次安裝→管線清冼→精裝修→管道檢查（是否在精裝修中遭到破壞）→衛生潔具安裝→通水檢查→交業主。
　　3.3設備機房施工：

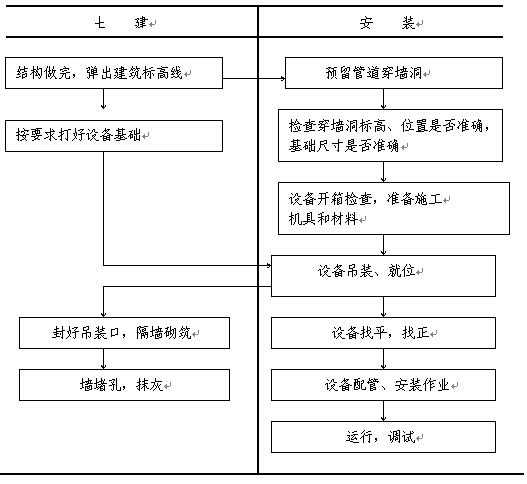

　　在安裝工程施工中，機房的安裝是非常重要的一部分。設備訂貨時應及時核實混凝土基礎，及時進行灌注，及時安裝予埋件。到貨后盡快就位，為管道配管與電氣接線創造條件。在機房中分布著大大小小的設備、風管、水管、電管等，在施工過程中，既要保證圖紙的順利實行，同時還要保證各種管道不會打架；而且機房的噪音、積水等又對土建結構的嚴密性、防水性有較高要求。在以往的施工過程中，常常因為土建與安裝、安裝各專業配合不當，造成機房施工延誤工期或質量不符合要求。未避免產生不利情況，制定交叉作業措施如下：
　　

             　　
　
　　
　　上表中的各個階段均應遵循各自的施工驗收規范和質量工藝標準，上一道工序不符合要求的，下一道工序有權拒絕繼續施工。
　　3.4交叉節點施工
　　在管井、管廊、設備機房等部位各專業管線紛雜、交叉錯疊，如事先不進行有效的協調，容易產生相互干擾和影響的情況，造成工程整體施工進度和(或)質量出現問題。因此，對交叉節點處的施工，事前進行機電管線空間布置上的協調，繪制出機電綜合管線施工圖，在綜合圖的基礎上進行支吊架的協調。在機電管線支吊架已充分協調的基礎上，開始進行機電管線的施工水平區域的流水施工，在保證不影響后續工序施工的前提下，各專業可在不同的區域進行同時施工，以縮短工期。采取以上措施，即可保證不出現影響工程施工進度和質量的問題，并且在工程觀感上有很好的效果，對工程評定有很大幫助。
　　
