[關鍵詞]：AutoCAD；Excel；管道工程
　　
　　總論：
　　
　　一直以來，對于預決算人員來說，計算工程量都是一個重中之重的事情，隨著信息化時代的來臨，從業人員逐漸淘汰了算盤，擺脫了計算器，而進入了計算機的時代，如今又發展到了用專業公司開發的軟件計算工程量的階段。AutoCAD和Excel電子表格分別是由國外Autodesk公司和微軟公司開發的應用軟件，它們都是預算人員手中強大的計算工具，現在好多流行的算量軟件（如魯班）就是再上述兩者的基礎上再次開發形成的軟件。由于上述兩種軟件自身都有編程功能，因此只要能夠熟練應用上述兩種軟件至隨心所欲的地步，就可以直接同現在最流行的計算軟件叫板，而且速度更快，更加精確。
　　為了達到表達清楚本意的效果，此類文章不可避免地存在大量圖片說明，將會占用大量篇幅，受期刊雜志篇幅所限，僅從圖幅最少，最簡單的管道工程說起。
　　
　　第一部分：一個已經畫好的計算圖
　　
　　圖1

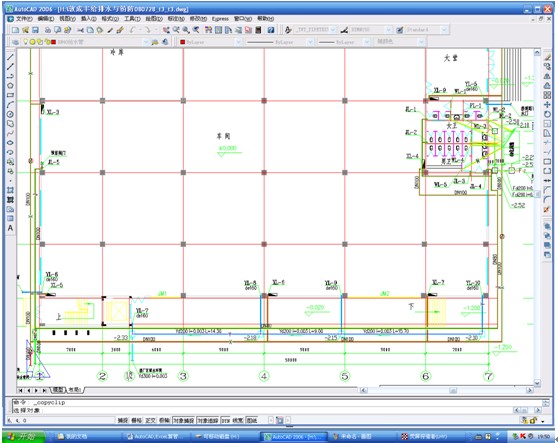

　　圖1是一個已經畫好的計算圖，咋看一下與普通AutoCAD圖并無不同。實際上這是在別人已經畫好的圖紙上，自己新畫上的管道。為了方便顯示，我將圖形由模型空間調整到了布局空間。可以通過以下步驟將自己所畫的管道從圖1那個混合的圖形中篩選出來。

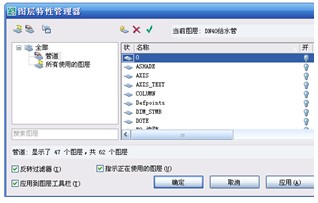

　　1、 在圖1中點選第二行工具欄中的圖層管理器（一個書本的符號，位于左上角，一個小燈泡的左邊），彈出圖2所示的選擇框。
　　2、 在圖2中左邊的選擇框內有兩個選擇項，管道；所有使用的圖層。選擇管道。
　　3、 將圖2下邊的三個可選項中的“反轉過濾器”項前面的□打上√，其他兩項前面的□可以不用理會。
　　4、 單擊鼠標右鍵，彈出快捷方式。點擊“全部選擇”，這時所有圖層將被選中反色，隨意點取一豎排小燈泡中的一個，所有小燈泡將改變原來的狀態，由明的變?yōu)榘档摹Ｈ鐖D2所示。
　　5、 在圖2中點擊確定后回車，自己所畫的管道便顯示出來了。如圖3。
　　
　　圖2                                                                                                                           圖3
　　將主視圖調回模型狀態，在命令行中輸入命令LI，然后選取全部圖形，回車彈出圖4的圖形。

　　圖4                                                                                                                               圖5
　　按ENTET鍵繼續，直到全部顯示完畢為止，接下來的工作就由Excel來接著完成吧，有一點要注意，AutoCAD存貯在電腦內存的信息是有限的，因此注意不要回車太多次了，一般十次即可，然后將顯示的信息通過拷貝粘貼拷貝進Excel進行處理。如圖5
　　第二部分：用Excel對圖中的數據進行處理
　　圖5中這個計算表已經設定好格式了，長度和管道名稱已經自動給篩選出來。篩選的公式分別為“RIGHT(B4,LEN(B4)-FIND("長度",B4)-1)”和“RIGHT(B4,LEN(B4)-FIND("圖層",B4)-2)”。篩選失敗將會得到提示#VALUE！，將該類提示用IF語句使其顯示為空白，具體的公式為：IF(ISERR(E13),"",E13/1000)，多多運用篩選功能，篩選的功能鍵位于Excel表中菜單欄上數據項下，選中工作表中第一行標題欄，點擊自動篩選，將會彈出圖5中的方框中的小三角篩選標志。隨意點取一個小三角標志，會看到除了一大堆待篩選的數據外還有兩個特殊的數據“空白”和“非空白”。如圖6。在圖5中分別選定“圖層”列運用非空白和“長度”列運用非空白篩選選定。將篩選出來的數據分別拷貝進另外新建的一個工作表的“圖層或系統”和“長度”列中，如圖7，再次運用篩選功能，本次篩選的是DN100污水管，長度列里面的數據就是你畫在圖中的管道長度，這個管道的長度不僅僅是一條直線的長度，它可以是一條曲線，或是由曲線和直線組合成的復合線。分類匯總得出結果，分類匯總的公式為SUBTOTAL(9,L2:L57)，在長度列與分類匯總行對應處輸入這個公式，或篩選后直接將長度列框選求和也可。如圖8
　　這樣，一種規格種類的管道便得到了結果，其他管道在圖8中再次運用篩選和分類求和匯總的方法得到。本例中尚有DN200污水管，DN150雨水管，DN100消防管等。
　　
　　
　　圖6                                                                                              圖7
　　
　　
　　圖8                                                                                                                    圖9
　　第三部分：如何做出這樣的計算圖
　　上面的過程如果現場演示估計二三分鐘就完成了，但難道真的計算管道的工程量就是二三分鐘就完成的事嗎？當然不是的，主要是要畫那個計算圖。
　　設計院設計圖紙的時候僅僅是為了通過曬出的藍圖向施工人員清晰地表達自己的設計意圖，他們是沒有考慮算量的需要的，國產的大多數輔助設計軟件如天正等也是如此，但AutoCAD本身是可以做到輔助算量的，這樣就需要將設計院設計出來的圖紙按照AutoCAD輔助算量的要求重畫一遍，但這個工作量對于管道工程來說是很小的。
　　AutoCAD輔助算量的核心內容便是將不同種類的材料通過分層，定義塊等方法區別開來，以便于分類統計。具體到本文中所述的管道工程，便只是分層這么個簡單的東西了。

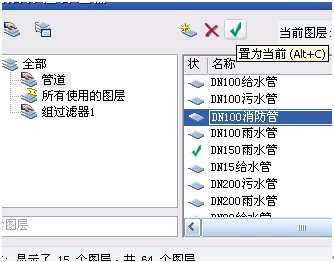

　　在AutoCAD中點擊工具欄中的圖層過濾器，（一個書本的符號，位于左上角，一個小燈泡的左邊）。彈出如圖9所示圖形，點選那個手狀的圖標，可以新建一個組過濾器，你可以給這個組過濾器改個名字，避如我給他改的名字就叫管道。點擊你建好的組過濾器：管道。你會發現原本顯示的那么多圖層沒有了，你可以在這個組過濾器中新建圖層，如圖9，你可以給這個新建的圖層改個名字，如圖10，我就是把原來的那些圖層1，2的改為DN100消防管，DN100污水管的。把你想畫的管道置為當前，而后按照設計院給出的圖紙區分不同的規格畫上去，就是圖1中顯示的那個已經畫好的計算圖了。
　　這個計算圖同設計院給出的圖紙的最基本區別在于，設計院給的圖紙，同一品種不同的規格管道是在一個圖層中的，管道的規格則是標注在管道旁邊，這樣不同規格的管道的區分便只有通過人腦來完成。而我的計算圖中的管道則是不同規格的管道在不同的圖層當中，不同品種的管道可以通過建組過濾器的方式區別開來，這樣不同規格的管道的區分是通過電腦來完成的。
　　
　　圖10
　　第四部分：不只僅僅能計算管道工程
　　綜合運用好AutoCAD,Excel不僅僅只能計算管道工程，而且廣泛應用于電氣，暖通，給排水，園建工程的計算過程中，精裝修工程我也時常使用，效果相當不錯，對于計算軟件所不能達到之處更是處理的游刃有余，精通AutoCAD三維畫圖的朋友甚至可以用來計算土建工程，逼真和準確的效果是所有計算工程量軟件都不能望其頂背的。
　　
　　第五部分：對現有設計軟件的期望
　　實際上現有設計軟件如天正等是完全可以做到輔助算量要求的，單說管道工程來說，不同規格的管道分不同的層，而后管道的標示可以通過定義線條形狀來完成，如DN75管道，DN75的管道標示是按一條直線加一個符號DN75來做為自定義線條的形狀的。這樣就做到了即方便了算量，又指導了施工的要求。但要做到這一點可能就要首先打破設計是設計，算量是算量，施工是施工的這種設置不同部門行業的條條框框，我想這一天會到來的。
