摘要:許多用戶的用電設備是根據電磁感應原理工作的,因此改善企業用電的功率因素(即無功功率補償)是企業節約用電的重要課題,應給予足夠重視,,并采取相應的技術措施以提高功率因素。

　　關鍵詞: 智能,低壓,無功補償,設計,實現

　　佛山用戶以往用的是靜態補償裝置，投切和響應時間長，可靠和穩定性差，功能單一，由于智能無功補償裝置能實現以上缺點，具有強大功能，公司很早采用動態的無功補償裝置，運用在生產中，得到用戶的好評。

　　電網在運行時，電源供給的無功功率是電能轉換為其它形式能量的前提，它為電能的輸送、轉換創造了條件。在電力系統輸送電能的過程中，無功功率不足，將使系統中輸送的總電流增加、使變壓器的出力減少、供電線路及系統設備有功功率損耗增大、線路末端電壓下降;而對于電力用戶來說，過多地從電網中吸取無功，不僅使電網電能質量下降，也影響自身的用電和生產，使企業效益下降，甚至招致罰款。因此，為了減少無功的損失和避免其在電網中的不當流動，必須進行無功補償。現以配電變壓器和用戶感性負荷所消耗的無功損耗為重點，將無功補償的重點放在380 V電壓等級的配電變壓器和低壓用戶處是行之有效的降損節能措施。

　　1 智能低壓無功補償裝置的結構

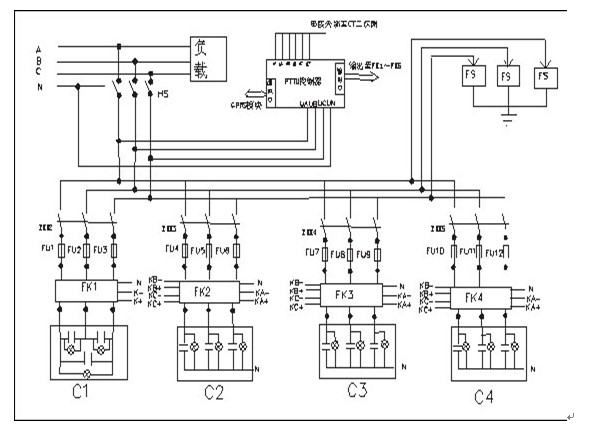

　　智能低壓無功補償裝置主要由無功補償控制器、智能投切開關、低壓電容器等元器件組成。采用一系列國內領先的技術和最新的電子元器件及新型的機電一體化的智能復合開關，集電網監測與無功補償于一體，不但可以補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量;同時還能夠實時監測電網的三相電壓、電流、功率因數等運行數據，可完成對整個低壓配電線路的監測、分析處理、報表輸出等綜合管理，為低壓配電線路的科學管理提供第一手的可靠數據。其原理圖見圖1。

　　圖1　智能低壓無功補償裝置原理圖

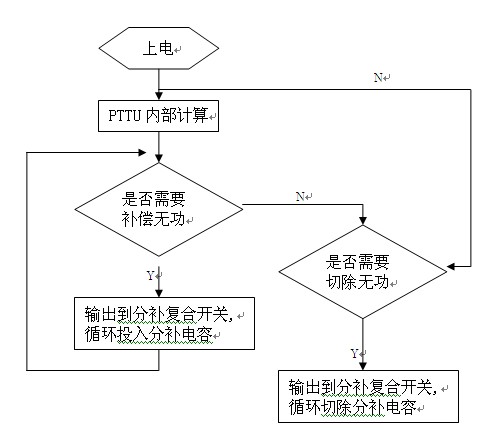

　　利用雙向反并聯的晶閘管與磁保持開關組成的智能復合開關投切電力電容器。當斷路器HS閉合后，控制器開始工作，對無功電流(功率因數)進行計算監測，當無功電流Iq值增大到設定值時，控制器對指定的復合開關輸出過零觸發脈沖使之導通將電容器投入運行，直到功率因數逼近設定值，當無功電流Iq值下降到低于設定值時，控制器停發觸發脈沖信號而將電容器退出，以免電壓過高。其工作流程見圖2。

　　圖2　智能低壓無功補償裝置工作流程圖

　　2 器件的分析與選型

　　2.1 控制器的選型

　　控制器是無功補償裝置的核心器件。我們選用的控制器采集三相電壓、電流，分級分相采用綜合判據來控制投切電容器。我們選用的控制器具備優化無功補償策略程序，控制物理量如無功功率(功率因數)、投切時間、電流電壓門限等參數可設置，按照用戶需求和特性動態無功補償，并將共補與分相分組補償有效結合起來。該控制器實時采集電網三相電壓、電流，計算出實際無功大小(功率因數)，然后根據設定值自動循環投入電容器進行補償。當夏季或無功缺口比較大的時候，自動投入共補電容器，以減少分補投入次數。當無功缺口比較小時，主要由分補電容器進行補償。防止損壞電容器，控制器投切電容器時加上三種限制條件：諧波閉鎖、電壓閉鎖、電流閉鎖。

　　2.2 投切開關的選型

　　電容器投切開關是無功補償裝置的另一個重要器件。早期多采用的接觸器，在投入過程中涌流大，嚴重時，會發生觸頭熔焊現象。即使是帶有抑制涌流裝置的電容器投切專用接觸器，在無功負荷波動大，電容器投切頻繁的情況下，也存在使用壽命短，需要經常進行檢修的問題。隨后出現的可控硅投切開關，具有電壓過零投入、電流過零切除、開關無觸點、反應速度快等特性，但其最明顯的缺點是功率損耗大，會產生很高的溫升，需要使用專用散熱器，來解決其通風散熱問題，可靠性不高�，F在選用新型的機電一體化的智能復合開關，具有無沖擊、低功耗、高壽命等顯著優點。該開關為晶閘管開關和磁保持開關并聯運行，其在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有磁保持開關零功耗的優點。

　　2.3 低壓電容器的選型

　　電容器組選用自愈式低電壓并聯電容器。該電容器采用目前國際最先進的金屬化膜作為材料，嚴格按照國家標準及IEC標準組織生產，具備放電器件，能使電容器上的剩余電壓在3 min內降至50 V或更低。

　　3 智能低壓無功補償裝置的特點

　　控制器內部具備優化的無功補償策略程序，控制物理量如無功功率(功率因數)、投切時間、電壓電流門限等參數可設置，按照用戶需求和特性動態無功補償，并將共補和分相分組補償有效結合。

　　采用智能低壓電子復合開關作為開關元件，徹底解決了電容器投入時的浪涌電流問題，無觸頭燒損之慮，無需散熱，更不會產生諧波注入，安全可靠性高。

　　具有完善的過壓、欠壓、缺相、諧波、振蕩等保護措施。

　　具備GPRS通信功能，可將補償結果反饋給配電管理系統，計算無功功率經濟效益，并可接受系統控制。控制器同時具有配電監測的功能，可通過GPRS通信模塊將配電信息上傳到主站端。

　　4 結論

　　采用先進的DSP數字信號處理技術、高速工業網絡通信技術、Internet/Web等技術制造的智能低壓無功補償裝置，穩定性強、可靠性高、實時性好、功能強大，適用于各類城市電網、農村電網、企業電網的配電自動化實施與改造，可有效的降損節能，具有很大的經濟及社會效益。
