摘 要：基于多年從事工程測量的相關工作經驗,探討了GPS RTK技術在城市工程測量中的具體實施流程。RTK技術是城市測量中的核心技術，是長期工作實踐基礎上的理論升華,能在不通視的條件下遠距離傳輸三維坐標，本文主要是探討了RTK 技術在城市測量中的應用方案，并結合實例對RTK在實測中的一些常見問題進行分析，對業內同行有著一定的參考價值和借鑒意義。

　　關鍵詞：城市工程測量,GPS RTK,數學精度

　　引言

　　GPS-RTK(Real Time Kinematic)技術是GPS 測量技術與數據傳輸相結合而構成的實時定位技術，主要由兩部分組成，即基準站部分和流動站部分。基準站連續把觀測到的衛星數據發射給流動站，流動站則實時差分處理基準站和流動站的載波相位觀測值，獲取所在點的坐標、高程和精度指標。利用RTK 技術，能夠滿足快速求得厘米級整周模糊度固定解的要求，在接收到較多GPS 衛星信號、多路徑效應影響較小的情況下，RTK 在5 秒內確定整周模糊度固定解的置信度達到99%，作到動態測量時平面精度達10mm+1ppm。相對傳統GPS 靜態、快速靜態定位(需要較長時間觀測和事后進行數據處理)，其測量定位效率大大提高，并能夠滿足一般城市測量的要求。利用GPS 實時定位技術可進行控制點加密、工程放樣、圖根點采集、中線高程的采集等測量任務。

　　一、GPS RTK 技術與傳統測量方法的比較

　　傳統的地形測量主要是用經緯儀、測距儀、全站儀等測量工具, 利用測角、測距、交會、極坐標等測量方法對地形要素進行數據采集或測定, 其共同特點是要求測站點和待測點間必須通視, 并且在視距長度上有一定的限制, 使得在進行大面積的地形工作時, 費時費力, 效益低下。控制測量一般采用三角網、導線網等方法來施測, 也要求待測點間相互通視, 對待測邊和測角都有限制, 并且存在點位精度分布不均勻、誤差有積累等缺點。傳統測量方法由于受到各種因素的制約, 越來越難以滿足地形測量對現勢性強、精度高的地形數據需求。GPS RTK 定位技術的出現則彌補了傳統測量工具的不足。它操作簡便, 定位精度高, 能實時知道定位精度, 其測量各點間的精度基本上是獨立的, 減少了測量誤差傳播和積累。如果點位精度要求滿足了, 用戶就可以停止觀測了, 而且知道觀測質量如何, 這樣可以大大提高作業效率。利用GPS RTK進行地形測量, 不受天氣、地形、通視等條件的限制,布設控制網點也更加快捷, 控制范圍大, 靈活方便,觀測時間短, 比傳統方法大大節省了人力資源和作業時間, 工作效率比傳統方法提高3- 4 倍。利用RTK 測量幾秒鐘即可獲得一個點的三維坐標。隨著GPS 技術的不斷發展, 自動化程度越來越高, 體積越來越小, 重量越來越輕, 為快速獲取地形圖數據, 實現信息化、數字化奠定了堅實的基礎。

　　二、城市實測作業流程

　　1.內業準備

　　在實施RTK 外業測量前，應事先收集測區的小比例尺地形圖，必要時進行野外踏勘，根據城市測量的特點完成內業的準備工作。主要包括以下幾方面的內容：① 根據工程項目，設定工程名稱。② 若已知坐標轉換參數，則輸入手簿(一般此參數未知)。③ 若無坐標轉換參數，應整理測區的已知控制點資料，控制點應盡可能均勻分布在測區周圍，使得所測點均在已知點的包圍之內，盡可能避免從一端向另一端無限制的外推。控制點所處的位置和周圍的條件應符合GPS 作業的要求。④ 實施工程放樣時，內業輸入每個放樣點的設計坐標，以便野外實時、準確放樣。

　　2.求定測區轉換參數(一般采用此種方法)

　　城市測量是在地方獨立坐標系上進行的，這就存在WGS—84 坐標和地方獨立坐標系的坐標轉換問題。由于RTK 作業要求實時給出當?shù)刈鴺?biāo)，這使得坐標轉換工作非常重要。根據總體規劃和工程需要，求定測區轉參數可按如下步驟進行：首先在測區以GPS 靜態方式布設均勻分布的高等級GPS控制點，獲得各點的WGS—84 坐標和地方坐標系下的坐標，利用同一點的兩種坐標求出轉換參數。注意，為提高轉換參數的可靠性，最好選用4 個以上的點進行觀測和求解，這樣可通過多種點的匹配方案，檢驗轉換參數的正確性及精度。

　　3.RTK 施測步驟

　　野外作業時，基準站安置在選定的控制點上，打開接收機輸入點號、天線高、WGS—84 的已知坐標;設置完畢檢查接收的GPS 衛星數≥5 顆。檢查電臺發射指示燈是否正常，基準站設置完成。流動站選擇與基準站電臺相匹配的電臺頻率，檢查電臺接收指示燈是否正常，檢查接收衛星顆數≥4顆，流動站可開始測量任務。先聯測1—2 個已知控制點，評定測量精度，滿足設計要求后開始測量任務。實時動態RTK數據處理相對簡單，外業測量采集的實測坐標通過手簿的數據傳輸系統，直接下載到計算機內。經整理、分類、判斷形成文件后直接打印出來。

　　三、RTK 實測中注意的問題及對策

　　RTK 技術在城市測量中有廣闊的應用前景，但是由于城市特殊的環境，存在諸多的不利于RTK 作業的因素，諸如強大的無線電網絡、高大的建筑物、繁忙的交通等。在大量的實踐應用中，我們發現了測量過程中的許多問題，經過認真的分析，主要有以下幾方面原因：① 由于實時動態RTK 的測量與衛星分布以及數據鏈的性能有關，而且各觀測值都是獨立觀測的，所以應在開始觀測前聯測其它已知點進行對比，以確定基準站和流動站各參數設置是否正確，以及數據鏈通訊是否正常。在觀測一段時間或儀器失鎖以及觀測結束前都進行這一檢測，這樣可以有效地判斷儀器是否處于正常狀態，從而確保觀測成果的可靠性。② 為提高觀測成果的精度，流動站宜采用帶支架的對中桿，這樣流動站天線穩定性好、對中整平誤差小，同時在采集數據時應等數據跳動變化在設計要求時采集。③RTK 作業時，有時會出現數據鏈不穩定的現象。可能是由于流動站附近存在與電臺頻率相同的外界無線電，干擾了數據的傳輸。這時應通知基準站測量人員重新選擇電臺發射頻率，流動站也重新選擇接收頻率;也可能是電臺的電量不足，應及時充電。④ 在RTK 測量過程中，有時會出現在某個區域或一個時間段里，解算時間較長甚至無法獲取固定雙差解的情況。這可能是由于周圍存在如反射性強的建筑物、水面、臨時停車等反射物引起多路徑現象，可選擇復位后重新觀測記錄;也可能沒有足夠的衛星可用或衛星分布不利，可選擇適當提高截止高度角(例10 度或15 度)或刪星。⑤ 在房屋密集區域，或在林木茂盛的地方，由于天空通視條件的限制，RTK 無法確定其坐標位置，應采用常規測量方法。

　　四、城市測量應用實例

　　1.測區概況

　　某工業園是規劃建設的新區之一，是今后幾年城市基礎建設的重點地區。該測區地勢相對平緩，高大建筑物較少，對視空影響不大。除個別地方外對RTK 作業無大的影響。

　　2.確定轉換參數

　　為保證轉換參數的精度，共加進5 個高等級GPS控制點，通過多種點的匹配方案，選擇殘差較少、精度較高的一組參數為最終啟用參數。



　　3.工程應用及定位精度比較分析

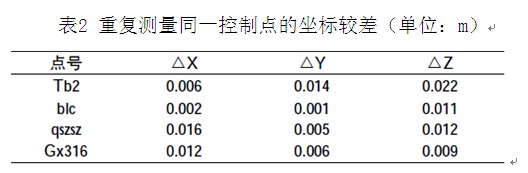

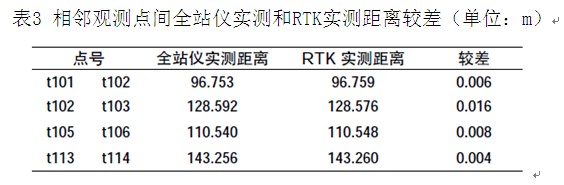

　　① 工程控制測量和放樣測量均采用RTK 作業。對同一觀測點在不同時間段進行重復RTK 測量，坐標較差比較見表2;相鄰觀測點間全站儀實測距離和RTK 實測距離進行抽樣檢查，結果見表3。由于采用了殘差較小的參數控制文件，正式工作之前檢測已知點，觀測時利用帶對中桿的三角支架作業，提高了觀測精度。

　　

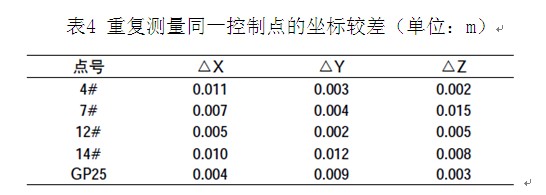

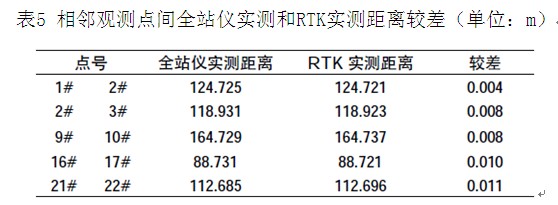

　　② 測區位于某市東南方向，距市中心14 公里。測區地勢平坦，多路徑效應小，大車路縱橫交錯，交通極為便利，適合RTK 作業。重復測量同觀測點的坐標較差統計表，見表4;相鄰觀測點間全站儀實測和RTK 實測距離抽樣檢查，見表5。

　　根據工作應用來看，RTK 作業既可以實時提供點位坐標和高程，又可實時知道測量點位精度，能夠極大的提高工作效率。只要在作業過程中加強檢核、采用對中誤差較小的支架、遠離無線電發射電臺、避免多路經效應，RTK 測量完全能夠滿足城市建設的需要。

　　五、結束語

　　綜上所述，RTK 實時動態測量技術是繼GPS全球定位技術之后, 測量領域的又一次技術革命。它改變了傳統的測量模式, 能夠?qū)崟r(shí)提供厘米級定位精度, 在不通視的條件下遠距離傳輸3維坐標。應用于城市測量中, RTK 能夠快速準確地布設導線網, 彌補由于城市日星月異的發展造成的低等級導線點的毀壞, 減輕由于城市高速發展而給測繪人員造成的時間壓力。當然,RTK 技術快速、靈活的作業方式有賴于足夠的衛星數、穩健的數據鏈、較小的多路徑效應等外界條件, 在城市環境下更顯得突出, 有時會出現無法正常作業的情況, 這就需要不斷完善RTK技術, 探討先進的作業方式。
