摘要：介紹了沈陽市連續運行參考站網絡是遼寧省首個大型GPS連續運行參考站系統(SYCORS)，該系統由1個控制中心和7個參考站構成，覆蓋沈陽全市域。同時就沈陽市GPS連續運行參考站系統(SYCORS)參考站選址的分布設計、選址原則、參考站的建設等進行了詳細的說明。在選址過程中，利用場強儀監測和實測數據分析的方法，充分保障了參考站的數據質量，嚴密了參考站站址選擇方法。SYCORS是將現代衛星定位、計算機網絡、數字通訊等技術進行多方位、高深度集成的結晶，它作為“數字城市”地理空間基礎框架的子項目，也是沈陽市“空間數據基礎設施”的最為重要的組成部分。對于其他城市建立CORS提供了寶貴的經驗。該系統的建成將實現沈陽市現代化、高精度、高動態、統一的測繪基準和測繪系統，從而滿足沈陽市國民經濟和社會持續穩定的發展有著深遠的意義。

　　關鍵詞：SYCORS,基線,觀測墩,觀測室

　　連續運行參考站網絡(Continuously Operating Reference Stations， CORS)是利用全球?qū)Ш叫l(wèi)星系統(Global Navigation Satellite System，GNSS)技術，在某個城市、某地區建立永久性的連續運行參考站、系統控制和數據處理中心(簡稱控制中心或中心)，利用計算機、數據通信和互聯網技術將各參考站與系統控制和數據處理中心組成網絡，共享參考站數據，利用參考站網軟件進行處理，然后向各種用戶自動地發布不同類型的GNSS原始數據、各種類型RTK差分改正數據等。其主要功能是向系統覆蓋區域內的用戶提供各種不同精度的時間和位置服務信息。其用戶涵蓋各個行業，主要用于城市規劃、國土測繪、地籍管理、城鄉建設、災害監測、交通控制、資源勘探、氣象、地震等行業和部門，它是多功能、多用途的綜合服務定位網，是數字城市的基礎工程。

　　沈陽GPS連續運行參考站系統(SYCORS)是在沈陽區域范圍內建立7個連續運行的永久性基準參考站，通過網絡連接，構成網絡化的GNSS綜合服務系統，可以為各級大地測量和測繪部門提供高精度、連續性的參考基準。SYCORS系統由參考站網絡、控制中心、數據中心、用戶應用系統、數字通信系統組成。下面簡單的介紹一下沈陽市GPS連續運行參考站系統(SYCORS)參考站選址的分布設計、選址原則、參考站的建設等。

　　1、SYCORS參考站選址的分布設計

　　SYCORS參考站分布設計是CORS整體技術設計的一項重要內容，設計原則如下：

　　參考站點位在滿足選址條件的前提下，合作單位在用地、電力、防護、通訊等方面提供支持。

　　SYCORS系統在沈陽市勘察測繪研究院內設立控制中心和服務中心，負責整個系統的管理和維護、原始數據處理、差分信號發布、用戶管理、數據分發等工作。參考站地點盡量位于市勘察測繪院合作單位所原則轄區域內。站間距滿足實時定位要求，相鄰參考站間距<90km。

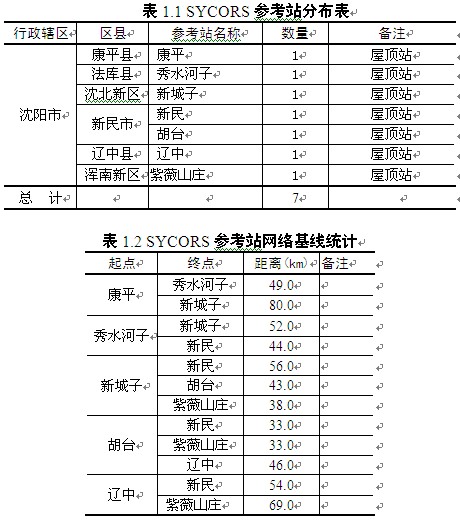

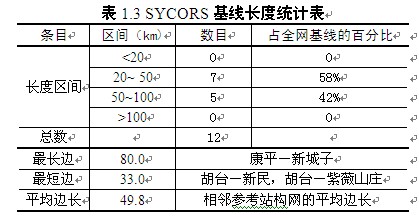

　　根據以上原則，在圖上進行 SYCORS的選點工作，得到SYCORS參考站分布見表1.1，參考站基線統計見表1.2，基線長度統計見表1.3。

　　根據此方案，SYCORS由7個參考站組成，平均站間距約47.7 km，全部建成后覆蓋沈陽全市域，控制面積達到3000多平方公里，實現了SYCORS的設計目標。沈陽市GPS連續運行參考站系統由1個控制中心和7個參考站構成，控制中心位于沈陽市勘察測繪研究院，7個參考站分別位于新民、遼中、康平、秀水河子(法庫)、新城子(沈北新區)、胡臺(新民開發區)、紫薇山莊(東陵渾南新區)。

　　2、SYCORS參考站選址的原則

　　SYCORS參考站的點位根據《全球?qū)Ш叫l(wèi)星系統連續運行參考站網建設規范》【1】要求，應遠離周邊的高大建筑、樹、水體、海灘和易積水地帶，其距離不小于200m;應有10℃以上的地平高度角衛星通視條件;遠離電磁干擾區(微波站、無線電發射臺、高壓線穿越地帶等)和雷擊區，其距離不小于200m;避開鐵路、公路等易產生振動的地點。參考站應避開地質構造不穩定區域：斷層破碎帶，易于發生滑坡、沉陷等局部變形的地點(如采礦區、油氣開采區、地下水漏斗沉降區等)，易受水淹或地下水位變化較大的地點;便于接入公共通信網絡和政府信息網絡。具有穩定、安全可靠的交流電電源;交通便利，便于人員往來和車輛運輸。

　　SYCORS參考站建站人員根據技術設計進行踏勘，在實地按要求選定點位;并繪制點之記和概略地形圖，為參考站設計使用;在預計站點位置進行踏勘，確認基巖、土壤類型及其承重能力等;用場強儀在點位上進行電磁環境測試，時間段為10-14點。采用GNSS接收機在預設點位上，以近似墩位高度以15s采樣間隔記錄不少于連續24h的衛星信號觀測數據，當載波相位數據利用率低于80%時，該站需要變更站址。觀測數據作為選點依據歸檔備查。采用TEQC軟件分析該測試數據。另外從觀測數據完好性、多路徑效應、信噪比、偽距定位結果等方面對參考站環境進行全面的分析和綜合評估。【2】

　　3、SYCORS參考站的建設

　　SYCORS參考站的觀測墩的施工。觀測墩用于支撐GPS觀測天線，觀測墩建立于基巖上的稱為基巖站，建立于屋頂上的稱為屋頂站。觀測墩柱體內預埋PVC管道，用于鋪設天線電纜。【3】SYCORS參考站采用鋼筋混凝土結構，為普通觀測墩。一般都位于屋頂上，高度應大于1.5m;新民、遼中、康平、秀水河子、新城子、胡臺、紫薇山莊都位于屋頂上。對于屋頂觀測墩，內部鋼筋應與房屋主承重結構鋼筋焊接，結合部分應不少于0.2m;觀測墩安裝強制對中裝置，并嚴格整平，墩外壁應加裝(或預埋)適合線纜進出的硬制管道(鋼制或塑料)，起保護線路作用;觀測室和周圍房屋的主要結構密切結合，以免影響觀測墩的穩定性;屋頂觀測墩與屋頂面接合處應做防雨處理。

　　SYCORS參考站的觀測室的施工，觀測室應在觀測墩周圍建設或選擇現有房間，面積不少于15m2;也可在觀測墩中底部預制容納儀器的空間，以減少占地面積，但需要考慮設備通風;觀測室地基應牢固，并敷設防水層，周圍考慮排水設計;頂部應采取混凝土結構，并考慮防水、排水、防風、防雷設計;結構中應預埋進出兩種管線通道(電力和信號通道)，并進行動物防護處理;觀測室內應安裝空調設備或通風換氣設備，使室內氣溫和相對濕度滿足儀器設備正常工作的要求;有條件的地方可在觀測室附近建立工作室。

　　4、結語

　　SYCORS參考站選址嚴密了參考站站址選擇方法。在選址過程中，利用場強儀監測和實測數據分析的方法，充分保障了參考站的數據質量。

　　在參考站選址上，在參考站數量、站間距的設計上充分考慮了與周邊系統接合。SYCORS在設計和施工中，充分考慮了今后與氣象局、地震局等合作單位的數據共享，為系統今后的推廣使用，打下了基礎。中心可以擴充氣象臺站作為補充參考站，從而開展GPS氣象學方面的數據服務和研究。利用SYCORS數據，可以為地震預報、減災、防災等提供重要的精確的、實時的定位服務。

　　SYCORS是將現代衛星定位、計算機網絡、數字通訊等技術進行多方位、高深度集成的結晶，它作為“數字城市”地理空間基礎框架的子項目，也是沈陽市“空間數據基礎設施”的最為重要的組成部分。作為沈陽市測繪的基礎設施，它是沈陽市的動態大地定位基準，是各種測繪工作的基礎。該系統是一個城市級的符合現代經濟社會發展需要的現代化、智能化的動態大地控制系統。該系統的建成將實現沈陽市現代化、高精度、高動態、統一的測繪基準和測繪系統，與全市靜態大地測量網、二等水準網、似大地水準面成果等構成沈陽市現代城市測繪基準，從而滿足沈陽市國民經濟和社會持續穩定發展的需要。SYCORS主要目的是維持沈陽市測繪基準和實現全市范圍內C、D、E級控制點的快速建立和更新，同時在有條件的地區通過現代通訊網絡向用戶提供標準的數據，以滿足不同行業用戶的要求，滿足城市規劃、國土測繪、地籍管理、城鄉建設、環境監測、防災減災、交通監控等多種現代信息化管理的社會需求。

　　參考文獻：

　　【1】 國家測繪局.全球?qū)Ш叫l(wèi)星系統連續運行參考站網建設規范[S](CH/T2008-2005).測繪出版社,2006.

　　【2】 聶關榮，孫偉，李江衛，黃濤.武漢城市圈連續運行衛星定位服務系統潛江基準站建設.城市勘測，2010(4)：82~83

　　【3】 黃毓，董龍橋.韶關市測繪院?jiǎn)位�站CORS系統的建立與應用.城市勘測，2010(3)：62~63
