摘要：本文對嘉興市社會治安動態視頻監控系統的建設可行情、完善性、操作性等問題進行了分析，并結合上述問題對各子系統進行深化設計、并對原有的系統進行了整合，最后解決了整個嘉興市社會治安動態視頻監控的建設問題，從而使各級公安機關和其它相關部門直觀地了解和掌握監控區域的治安動態，有效提高社會治安管理水平的視頻監控系統。
　　關鍵詞：建設；動態；社會治安；視頻圖像；智能；平安城市
　　1引言
　　社會治安動態視頻監控系統是以打擊、預防違法犯罪為目的，在治安復雜場所、重點部位、主要街道、案件多發地段、重要路口、卡口等地點設立視頻監控點，將監控圖像實時傳輸到各級公安機關和其它相關部門，通過對圖像的瀏覽、記錄等方式，使各級公安機關和其它相關部門直觀地了解和掌握監控區域的治安動態，有效提高社會治安管理水平的視頻監控系統。
　　2系統總體要求
　　建立覆蓋“市公安局—縣（市、區）公安局—鎮（街道）派出所—村（社區）警務站”的社會治安動態視頻監控防御體系，利用電信運營商光纖網絡和數字化監控技術，打造覆蓋全市的治安視頻監控網絡，協助公安部門起到震懾犯罪、維護治安的重大作用。
　　各級監控中心的使用者經系統認證授權后，可以通過數字監控網絡平臺，以不同的權限進行實時視頻監控、遠程控制前端攝像機，并能實現歷史圖像資源的檢索和回放。其中模數結合建設的各鄉鎮、街道派出所還可以利用模擬矩陣平臺進行高清晰視頻的監控、切換、控制。
　　對于已經建成的模擬監控系統，采用編碼設備軟件升級或者新增編碼設備的方法，將模擬圖像送到數字平臺，實現模數結合的社會治安動態視頻監控。
　　為了保證系統的穩定、安全、流暢，建議新建一套治安動態視頻監控系統專網，實現各級平臺和編解碼設備的聯網，同時采用專用的安全設備將視頻監控的資源延伸到公安網內，使平臺的增值功能與公安內部各業務系統對接，實現資源共享，使社會治安動態視頻監控系統真正成為破案的利器。
　　3各監控中心具體設計
　　3.1市公安局監控中心
　　市公安局監控中心是整個4級監控中心的樞扭，其通過社會治安動態視頻監控專網匯聚各分局治安監控數字圖像，并且市公安局監控中心通過數字視頻監控平臺實現與各分中心的互聯互控。市公安局監控中心有權切換各分局分控中心監控圖像至相關監控點，根據監控圖像掌握現場動態、指揮處理警情，為領導決策指揮提供參考依據。并且市公安局指揮中心具有瀏覽、調用、查詢和控制全市監控圖像的最高權限。
　　為實現市公安局監控中心的上述功能，其設備配置為：數字矩陣、電視墻、UPS電源、PC機、防雷接地系統、三層交換機（以上設備可根據實際情況有所舍取）。
　　根據以上配置，市公安局監控中心示意圖及效果圖如下圖所示。
　　

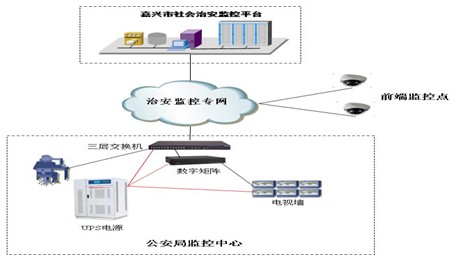

　　圖1：市公安局組網示意圖
　　
　　3.2縣（市、區）公安局監控中心
　　縣（市、區）公安局是社會治安動態視頻監控系統的一線實戰應用單位，擁有對轄區監控圖像資源的直接控制和調用權，對轄區所有監控點進行實時監控，并根據監控發現情況，及時處警。同時分局監控中心還能接收市局監控中心的指揮調度指令，并對此做出響應。
　　為實現縣（市、區）局監控中心的上述功能，其設備配置為：數字矩陣、電視墻、UPS電源、PC機、防雷接地系統、三層交換機（以上設備可根據實際情況有所舍取）。其中已經監控模擬監控中心的可以疊加數字矩陣或者使用終端軟件，實現數模結合的監控方式。
　　3.3鎮（鄉、街道）派出所監控中心
　　鎮（鄉、街道）派出所監控中心有兩個功能：既是公安基層單位的監控中心又是前端監控設備的接入中心。
　　作為監控中心，其主要功能是擁有對轄區監控圖像資源的直接控制和調用權，對轄區所有監控點進行實時監控，并根據監控發現情況，及時處警。同時分局監控中心還能接收上級監控中心的指揮調度指令，并對此做出響應。
　　作為前端監控設備接入中心功能，可以采用兩種模式：
　　數字監控組網：
　　將前端設備送過來的圖像給DVR/DVS，由DVR/DVS接入治安監控專網，并將視頻流發給治安監控平臺，由平臺實現圖像的轉發和中心存儲。監控中心采用數字矩陣或者軟件終端進行實時監控。
　　模數結合組網：
　　前端設備通過光纜及光端機延伸，經視頻分配器進視頻矩陣和視頻分割器，并將視頻矩陣或視頻分割器的輸出接入電視墻，在日常監控中，可以靈活調用任何一路圖像。
　　視頻分配器的另一路輸出圖像給DVR/DVS，由DVR/DVS接入治安監控專網，并將視頻流發給治安監控平臺，由平臺實現圖像的轉發和中心存儲。監控中心采用數字矩陣或者軟件終端進行實時監控。
　　為實現鎮（鄉、街道）派出所監控中心的上述功能，其設備配置為：光端機、視頻分配器、視頻分割器、DVR/DVS、視頻矩陣、電視墻、操作鍵盤、UPS電源、PC機、防雷接地系統、二層交換機（以上設備可根據實際情況有所舍取）。
　　3.4村（社區）警務站
　　其主要功能是擁有對轄區數字監控圖像資源的直接控制和調用權，對轄區所有監控點進行實時監控，并根據監控發現情況，及時處警。同時村（社區）警務站監控中心還能接收上級監控中心的指揮調度指令，并對此做出響應。
　　為實現鎮（鄉、街道）派出所監控中心的上述功能，其設備配置為：二層交換機、PC機、帶VGA接口的顯示器、防雷接地系統、UPS電源（可按實際情況有所舍取）。
　　3.5前端設備
　　前端設備的主要作用是采集各類視/音頻及相關的告警信息，并將這些信息進行編碼后將數據經治安監控專網發送給監控平臺。
　　為實現前端設備的上述功能，其設備配置為：攝像機、UPS電源、立桿、光端機、補光燈、防雷盒（可根據實際情況有所舍取）。
　　3.6平臺系統
　　采用分布式的組網模式，整個嘉興建立一個社會治安動態視頻監控系統專用IP網絡，全市建立跨平臺的登陸用戶認證中心，根據攝像機的授權列表權限，通過專用網絡可實現視頻監控畫面和錄像畫面的異地調用，由于圖像信息數據量大，嘉興市公安局和各縣（市、區）公安局均獨立建立圖像分發和存儲的平臺，每個區域實現本地調用監控畫面和錄像檢索，減少個縣-市聯網電路的數據量，避免瓶頸。
